Dataset LAS a TIN (Herramientas de 3D Analyst)

Resumen

Exporta una red irregular de triángulos (TIN) desde un dataset LAS.

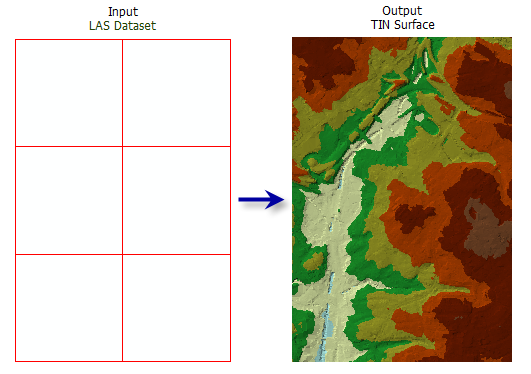

Ilustración

Dataset LAS a TIN

Uso

Puede filtrar los puntos del dataset LAS por códigos de clasificación, indicadores de clasificación, valores de retorno y rango de elevación. Defina filtros de puntos en el cuadro de diálogo Propiedades de capa del dataset LAS o mediante la herramienta Crear capa de dataset LAS(../data-management/make-las-dataset-layer.yml).
La capa de dataset LAS también se puede utilizar para controlar la aplicación de las funciones de restricción de superficie a las que un dataset LAS puede hacer referencia. Las restricciones se aplican cuando el dataset LAS se muestra o procesa como una superficie triangulada.
Mientras que la cantidad total de puntos que puede admitir una TIN puede superar los 15 millones de puntos, se recomienda limitar los dataset de TIN a no más de 5 millones de puntos, para así garantizar un rendimiento ágil al visualizar y analizar los datos. Es posible reducir el recuento de nodos de la TIN usando métodos de simplificación de puntos y controlando la extensión de procesamiento de salida.

Nota:

Considere usar un tipo de simplificación Tamaño de ventana cuando necesite un control más predecible sobre cómo se simplifican los puntos LAS en la generación de la TIN de salida.

Etiqueta	Explicación	Tipo de datos
Dataset LAS de entrada	El dataset LAS que se procesará.	LAS Dataset Layer
TIN de salida	El dataset de TIN que se va a generar.	TIN
Tipo de simplificación (Opcional)	Especifica el tipo de simplificación que se utiliza para reducir los puntos de datos LAS guardados como nodos en la TIN resultante. No Thinning—No thinning is applied. This is the default. Random—LAS data points will be randomly selected based on the Thinning Method and Thinning Value parameter values. Window Size—The LAS dataset will be divided into square tiles defined by the Thinning Value parameter value, and LAS points will be selected using the Thinning Method parameter value.	String
Método de simplificación (Opcional)	Especifica la técnica que se utiliza para reducir los puntos de datos LAS, lo que influye en la interpretación del valor del parámetro Valor de simplificación. Las opciones disponibles dependen del valor del parámetro Valor de simplificación. Percent—The thinning value will reflect a percentage of the total points in the LAS dataset. This option is only available when the Thinning Type parameter value is Random. Node Count—The thinning value will reflect the total number of nodes that are allowed in the output. This option is only available when the Thinning Type parameter value is Random. Minimum Z—Selects the LAS point with the lowest elevation in each window size area. This option is only available when the Thinning Type parameter value is Window Size. Maximum Z—Selects the LAS point with the highest elevation in each window size area. This option is only available when the Thinning Type parameter value is Window Size. Closest To Mean Z—Selects the LAS point with the elevation closest to the average value of all LAS points in each window size area. This option is only available when the Thinning Type parameter value is Window Size.	String
Valor de simplificación (Opcional)	La interpretación del valor de simplificación depende del valor del parámetro Tipo de simplificación. Si el valor del parámetro Tipo de simplificación es Tamaño de ventana, este valor representa el área de muestreo en la que se divide el dataset LAS. Si el valor del parámetro Tipo de simplificación es Aleatorio y el valor del parámetro Método de simplificación es Porcentaje, este valor representa el porcentaje de puntos LAS que se exportan a la TIN. Si el valor del parámetro Tipo de simplificación es Aleatorio y el valor del parámetro Método de simplificación es Recuento de nodos, este valor representa el número total de puntos LAS que se pueden exportar a la TIN.	Double
Número máximo de nodos de salida (Opcional)	El número máximo de nodos permitido en la TIN de salida. El valor predeterminado es 5 millones.	Double
Factor Z (Opcional)	El factor por el que se multiplicarán los valores z. Esto se utiliza generalmente para convertir las unidades lineales z para que coincidan con las unidades lineales x,y. El valor predeterminado es 1, que no altera los valores de elevación. Este parámetro no está disponible si la referencia espacial de la superficie de entrada tiene un datum z con una unidad lineal especificada.	Double
Recortar a la extensión (Opcional)	Especifica si la TIN resultante se recorta contra la extensión de análisis. Solo tiene efecto si la extensión de análisis es un subconjunto del dataset LAS de entrada. Activado—Clips the output TIN against the analysis extent. This is the default. Desactivado—Does not clip the output TIN against the analysis extent.	Boolean

arcpy.3d.LasDatasetToTin(in_las_dataset, out_tin, {thinning_type}, {thinning_method}, {thinning_value}, {max_nodes}, {z_factor}, {clip_to_extent})

Nombre	Explicación	Tipo de datos
in_las_dataset	El dataset LAS que se procesará.	LAS Dataset Layer
out_tin	El dataset de TIN que se va a generar.	TIN
thinning_type (Opcional)	Especifica el tipo de simplificación que se utiliza para reducir los puntos de datos LAS guardados como nodos en la TIN resultante. `NONE`—No thinning is applied. This is the default. `RANDOM`—LAS data points will be randomly selected based on the `thinning_method` and `thinning_value` parameter values. `WINDOW_SIZE`—The LAS dataset will be divided into square tiles defined by the `thinning_value` parameter value, and LAS points will be selected using the `thinning_method` parameter value.	String
thinning_method (Opcional)	Especifica la técnica que se utiliza para reducir los puntos de datos LAS, lo que influye en la interpretación del valor del parámetro `thinning_value`. Las opciones disponibles dependen del valor del parámetro `thinning_type`. `PERCENT`—The thinning value will reflect a percentage of the total points in the LAS dataset. This option is only available when `thinning_type` parameter value is `RANDOM`. `NODE_COUNT`—The thinning value will reflect the total number of nodes that are allowed in the output. This option is only available when `thinning_type` parameter value is `RANDOM`. `MIN`—Selects the LAS point with the lowest elevation in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`. `MAX`—Selects the LAS point with the highest elevation in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`. `CLOSEST_TO_MEAN`—Selects the LAS point with the elevation closest to the average value of all LAS points in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`.	String
thinning_value (Opcional)	La interpretación del valor de simplificación depende del valor del parámetro `thinning_type`. Si el valor del parámetro `thinning_type` es `WINDOW_SIZE`, este valor representa el área de muestreo en la que se divide el dataset LAS. Si el valor del parámetro `thinning_type` es `RANDOM` y el valor del parámetro `thinning_method` es `PERCENT`, este valor representa el porcentaje de puntos del conjunto de datos LAS que se exportan a la TIN. Si el valor del parámetro `thinning_type` es `RANDOM` y el valor del parámetro `thinning_method` es `NODE_COUNT`, este valor representa el número total de puntos LAS que se pueden exportar a la TIN.	Double
max_nodes (Opcional)	El número máximo de nodos permitido en la TIN de salida. El valor predeterminado es 5 millones.	Double
z_factor (Opcional)	El factor por el que se multiplicarán los valores z. Esto se utiliza generalmente para convertir las unidades lineales z para que coincidan con las unidades lineales x,y. El valor predeterminado es 1, que no altera los valores de elevación. Este parámetro no está disponible si la referencia espacial de la superficie de entrada tiene un datum z con una unidad lineal especificada.	Double
clip_to_extent (Opcional)	Especifica si la TIN resultante se recorta contra la extensión de análisis. Solo tiene efecto si la extensión de análisis es un subconjunto del dataset LAS de entrada. `CLIP`—Clips the output TIN against the analysis extent. This is the default. `NO_CLIP`—Does not clip the output TIN against the analysis extent.	Boolean

Muestra de código

Ejemplo 1 de LasDatasetToTin (ventana de Python)

En el siguiente ejemplo se muestra cómo usar esta herramienta en la ventana de Python:

arcpy.env.workspace = 'C:/data'
arcpy.ddd.LasDatasetToTin('se_baltimore.lasd', 'se_bmore', 'RANDOM', 15, 3.28)

Ejemplo 2 de LasDatasetToTin (secuencia de comandos independiente)

El siguiente ejemplo muestra cómo usar esta herramienta en una secuencia de comandos independiente de Python:

'''**********************************************************************
Name: LAS Dataset to TIN Example
Description: Create a TIN using bare earth lidar measurements. This
             script is designed for use as a script tool.
**********************************************************************'''
# Import system modules
import arcpy

# Set Local Variables
lasD = arcpy.GetParameterAsText(0)
inLas = arcpy.GetParameterAsText(1) #input las files
surfCons = arcpy.GetParameterAsText(2) #input surface constraints
sr = arcpy.GetParameter(3) #spatial reference of las dataset
outTin = arcpy.GetParameterAsText(4)
thinningType = arcpy.GetParameterAsText(5)
thinningMethod = arcpy.GetParameterAsText(6)
thinningValue = arcpy.GetParameter(7)
zFactor = arcpy.GetParameter(8)

# Run CreateLasDataset
arcpy.management.CreateLasDataset(inLas, lasD, 'RECURSION', surfCons, sr)
lasLyr = arcpy.CreateUniqueName('lasdToTin', 'in_memory')
classCode = 2
returnValue = 'LAST'
# Run MakeLasDatasetLayer
arcpy.management.MakeLasDatasetLayer(lasD, lasLyr, classCode, returnValue)
# Define extent of the area of interest
env.extent(1426057, 606477, 1449836, 623246)
# Run LasDatasetToTin
arcpy.ddd.LasDatasetToTin(lasLyr, outTin, thinningType,
                          thinningMethod, thinningValue, zFactor)

Entornos

Espacio de trabajo actual, Extensión, Sistema de coordenadas de salida, Transformaciones geográficas, Versión predeterminada de almacenamiento de TIN

Información de licenciamiento

Basic: Requiere 3D Analyst
Standard: Requiere 3D Analyst
Avanzado: Requiere 3D Analyst
