Volumen mínimo de delimitación (Herramientas de 3D Analyst)

Resumen

Crea entidades multiparche que representan el volumen de espacio que ocupa un conjunto de entidades 3D.

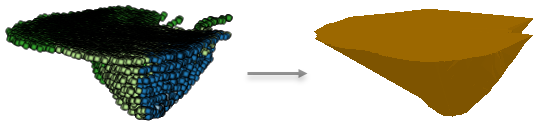

Ilustración

Volumen mínimo de delimitación

Uso

  • El método Esfera o Contorno (geometry_type="SPHERE" or geometry_type = "ENVELOPE" en Python) ofrece una representación rápida del volumen de espacio ocupado por un conjunto de características 3D.

  • La opción envoltura convexa (geometry_type="CONVEX_HULL" en Python) proporciona más detalle que el método Esfera o Contorno, pero no captura depresiones locales en las entidades de entrada.

  • La opción envoltura cóncava (geometry_type="CONCAVE_HULL" en Python) proporciona la mayor cantidad de detalle sobre la forma del volumen delimitador, pero es computacionalmente pesada y no debe usarse con grandes colecciones de datos de entrada.

  • Cuando el volumen mínimo de delimitación resultante representa grupos de entidades de entrada, los campos usados para separar la entrada se agregan al multiparche resultante. Si las entidades geométricas se incluyen en el volumen mínimo de delimitación, se agregan los siguientes campos a las entidades de salida:

    • MBV_Area—El área de superficie total del volumen mínimo de delimitación

    • MBV_Volume—El volumen total del espacio contenido por la entidad multiparche

Parámetros

Etiqueta Explicación Tipo de datos

Entidades de entrada

Dataset LAS o entidades 3D cuyo volumen mínimo de delimitación se va a evaluar.

LAS Dataset Layer; Feature Layer

Valor Z

El origen de los valores z para los datos de entrada.

Field

Clase de entidad de salida

Clase de entidad que se generará.

Feature Class

Tipo de clase de entidad de salida

(Opcional)

Especifica el método que se utiliza para determinar la geometría del volumen mínimo de delimitación.

  • Convex hull—The smallest convex region surrounding the input data.

  • Sphere—The smallest sphere enclosing the input data.

  • Envelope—The XYZ extent of the input data.

  • Concave hull—The concave hull that encloses the input data.

String

Opciones de grupo

(Opcional)

Especifica cómo se agrupan las entidades de entrada; cada grupo se encierra en un multiparche de salida.

  • None—Input features will not be grouped. This is the default. This option is not available for point input.

  • All—All input features will be treated as one group.

  • List—Input features will be grouped based on their common values in the specified field or fields in the group field parameter.

String

Campos de grupo

(Opcional)

Campo o campos en las entidades de entrada que se utilizan para agrupar las entidades cuando se especifica Lista como Opción de grupo. Se requiere al menos un campo de grupo para la opción Lista. Todas las entidades que tienen el mismo valor en el campo o los campos especificados se tratarán como un grupo.

Field

Agregar características de geometría como atributos a la salida

(Opcional)

Especifica si se agregan atributos geométricos a la clase de entidad multiparche de salida.

  • Activado—Geometric attributes will be added to the output feature.

  • Desactivado—No geometric attributes will be added to the output feature. This is the default.

Boolean

Entornos

Espacio de trabajo actual, Extensión, Sistema de coordenadas de salida, Transformaciones geográficas

Información de licenciamiento

  • Basic: Requiere 3D Analyst
  • Standard: Requiere 3D Analyst
  • Avanzado: Requiere 3D Analyst
