Ráster a TIN (Herramientas de 3D Analyst)

Resumen

Convierte un ráster en un dataset de red irregular de triángulos (TIN).

Ilustración

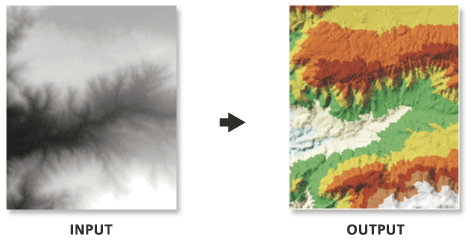

Ilustración de la herramienta De ráster a TIN

Uso

Convertir un ráster a un TIN, en sí mismo, no producirá una mejor superficie. Necesita datos secundarios que sean compatibles con la definición de la superficie y que la mejoren. Dichos datos se pueden agregar a la TIN con la herramienta Editar TIN.
La diferencia máxima permitida predeterminada entre la altura del ráster de entrada y la altura del TIN de salida es 1/10 del rango de z del ráster de entrada.
Aunque el tamaño máximo de un TIN que se puede utilizar bajo Win32 varía entre 15 y 20 millones de nodos, se recomienda establecer el tope de tamaño en unos pocos millones. Los rásteres de entrada grandes y la configuración de tolerancia z pequeña, pueden superar este valor. Si el tamaño es un problema, considere el procesamiento de subconjuntos.

Etiqueta	Explicación	Tipo de datos
Ráster de entrada	El ráster que se va a procesar.	Raster Layer; Mosaic Layer
TIN de salida	El dataset de TIN que se va a generar.	TIN
Tolerancia Z (Opcional)	La diferencia máxima permitida (en unidades z) entre la altura del ráster de entrada y la altura del TIN de salida. Por defecto, la tolerancia z es 1/10 del rango de z del ráster de entrada.	Double
Número máximo de puntos (Opcional)	La cantidad máxima de puntos que se agregarán al TIN antes de que el proceso termine. Por defecto, el proceso continuará hasta que se agreguen todos los puntos.	Long
Factor Z (Opcional)	El factor por el que se multiplicarán los valores de altura del ráster en el dataset de TIN resultante. Esto se utiliza generalmente para convertir las unidades Z para que coincidan con las unidades XY.	Double

arcpy.3d.RasterTin(in_raster, out_tin, {z_tolerance}, {max_points}, {z_factor})

Nombre	Explicación	Tipo de datos
in_raster	El ráster que se va a procesar.	Raster Layer; Mosaic Layer
out_tin	El dataset de TIN que se va a generar.	TIN
z_tolerance (Opcional)	La diferencia máxima permitida (en unidades z) entre la altura del ráster de entrada y la altura del TIN de salida. Por defecto, la tolerancia z es 1/10 del rango de z del ráster de entrada.	Double
max_points (Opcional)	La cantidad máxima de puntos que se agregarán al TIN antes de que el proceso termine. Por defecto, el proceso continuará hasta que se agreguen todos los puntos.	Long
z_factor (Opcional)	El factor por el que se multiplicarán los valores de altura del ráster en el dataset de TIN resultante. Esto se utiliza generalmente para convertir las unidades Z para que coincidan con las unidades XY.	Double

Muestra de código

Ejemplo 1 de RasterTin (ventana de Python)

El siguiente ejemplo muestra cómo usar esta herramienta en la ventana de Python:

arcpy.env.workspace = "C:/data"
arcpy.ddd.RasterTin("vermont_ele.tif", "TIN_VT", "2", "1000", "1")

Ejemplo 2 de RasterTin (script independiente)

El siguiente ejemplo muestra cómo usar esta herramienta en un script independiente de Python:

'''*********************************************************************
Name: RasterTin Example
Description: This script demonstrates how to use the
             RasterTin tool to create a TIN for each IMG raster in the
             target workspace.
**********************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Create the list of IMG rasters
rasterList = arcpy.ListRasters("*", "IMG")
# Loop the process for each raster
if rasterList:
    for raster in rasterList:
        # Set Local Variables
        zTol = 2
        maxPts = 1500000
        zFactor = 1
        # [:-4] strips the last 4 characters (.img) from the raster name
        outTin = "C:/Output/TIN_" + raster[:-4]
        print("Creating TIN from " + raster + ".")
        # Run RasterTin
        arcpy.ddd.RasterTin(raster, outTin, zTol, maxPts, zFactor)
    print("Finished.")
else:
    print("There are no IMG rasters in the " + arcpy.env.workspace + " directory.")

Entornos

Espacio de trabajo actual, Sistema de coordenadas de salida, Espacio de trabajo temporal, Transformaciones geográficas, Extensión, Versión predeterminada de almacenamiento de TIN

Información de licenciamiento

Basic: Requiere 3D Analyst
Standard: Requiere 3D Analyst
Avanzado: Requiere 3D Analyst
