Calcular ángulo principal de polígono (Herramientas de cartografía)

Resumen

Calcula los ángulos predominantes de las entidades poligonales de entrada y asigna los valores a un campo para utilizarlo para orientar la simbología, como por ejemplo marcadores o líneas de trama dentro de los polígonos.

Ilustración

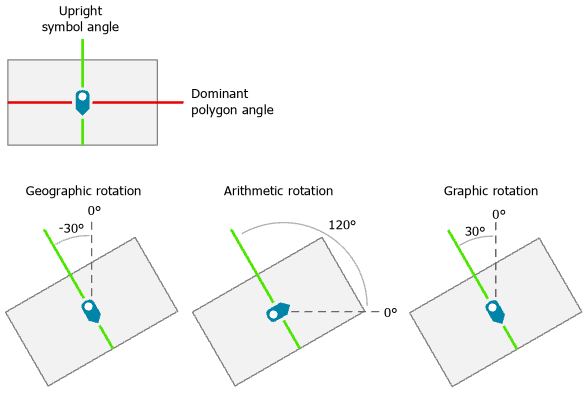

Ilustración de la herramienta Calcular el ángulo principal del polígono.

El ángulo predominante de un polígono como se aplica a la simbología interior se demuestra para los tres métodos de rotación.

Uso

  • El ángulo predominante de un polígono es el ángulo de mayor cantidad de segmentos con una orientación similar. Para la rotación de símbolos, los polígonos se consideran orientados en vertical cuando el ángulo predominante es horizontal. Se registra el ángulo perpendicular al ángulo de polígono predominante porque esto da como resultado la orientación esperada al utilizar el valor para la rotación de símbolos.

  • El ángulo perpendicular al ángulo predominante del polígono se almacenará en el campo especificado en grados decimales desde el punto de origen del método de rotación.

  • Esta herramienta está pensada principalmente para polígonos ortogonales en lugar de polígonos formados orgánicamente.

Parámetros

Etiqueta Explicación Tipo de datos

Entidades de entrada

Las entidades poligonales de entrada.

Feature Layer

Ángulo del campo

Campo que se actualizará con los valores de ángulo principal del polígono.

Field

Método de rotación

(Opcional)

Especifica el método y el punto de origen de rotación que se utilizarán.

  • Geográfico—El ángulo se calculará en el sentido de las agujas del reloj con el 0 en la parte superior (norte).

  • Aritmético—El ángulo se calculará en el sentido contrario al de las agujas del reloj con el 0 a la derecha (este).

  • Gráfico—El ángulo se calculará en el sentido contrario a las agujas del reloj con el 0 en la parte superior (norte). Esta es la opción predeterminada.

String

Salida derivada

Etiqueta Explicación Tipo de datos

Entidades de entrada actualizadas

Las entidades poligonales de entrada actualizadas.

Feature Layer

Entornos

Sistema de coordenadas cartográficas

Información de licenciamiento

  • Basic: No
  • Standard: Sí
  • Avanzado: Sí
