Establecer punto de control por ángulo (Herramientas de cartografía)

Resumen

Coloca un punto de control en los vértices a lo largo de un contorno de línea o polígono donde el ángulo creado por un cambio en la dirección de la línea es menor o igual que el ángulo máximo especificado.

Ilustración

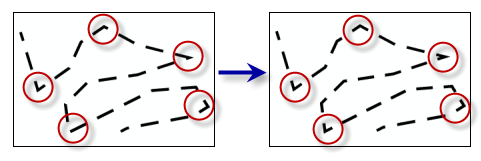

Ejemplo de la herramienta Establecer punto de control por ángulo

Se puede mejorar la colocación de guiones a lo largo del contorno de una línea o polígono si se colocan puntos de control en los ángulos prominentes.

Uso

Precaución:

Esta herramienta modifica los datos de entrada. Consulte Herramientas que modifican o actualizan los datos de entrada para obtener más información y estrategias para evitar cambios de datos no deseados.

  • No se pueden agregar puntos de control a shapefiles.

Parámetros

Etiqueta Explicación Tipo de datos

Entidades de entrada

La capa de entidades que contiene entidades de línea o poligonales.

Feature Layer

Ángulo máximo (grados decimales)

El ángulo utilizado para determinar si un vértice a lo largo de un contorno de línea o polígono se establecerá como un punto de control. El valor del ángulo debe ser superior a cero y menor a 180 grados decimales.

Double

Salida derivada

Etiqueta Explicación Tipo de datos

Entidades de entrada actualizadas

Las entidades de entrada actualizadas.

Feature Layer

Entornos

Espacio de trabajo actual

Información de licenciamiento

  • Basic: No
  • Standard: No
  • Avanzado: Sí
