Simplificar por segmentos tangente (Herramientas de edición)

Resumen

Simplifica las entidades poligonales y lineales eliminando los vértices colineales y cocirculares de las líneas rectas y curvas. Si los segmentos de línea o arco entre vértices son tangentes entre sí, se eliminarán los vértices entre los segmentos.

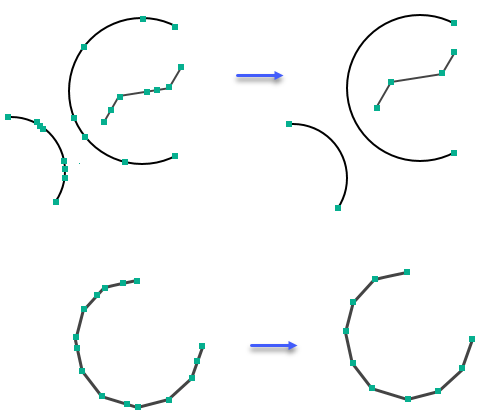

Ilustración

Uso

Precaución:

Esta herramienta modifica los datos de entrada. Consulte Herramientas que modifican o actualizan los datos de entrada para obtener más información y estrategias para evitar cambios de datos no deseados.

• Esta herramienta se puede utilizar para eliminar vértices sobrantes en líneas rectas y curvas. Por ejemplo, en algunos casos, se agregan vértices a las entidades para la validación topológica. Estos casos incluyen situaciones en las que las entidades se cruzan con otras entidades o entran en contacto con otras entidades. Con el tiempo, los vértices adicionales pueden acumularse y afectar los resultados de futuras ediciones de las entidades.

Parámetros

• Dialog
• Python

Etiqueta	Explicación	Tipo de datos
Entidades de entrada	Entidades que se van a simplificar. Las entidades pueden ser líneas o polígonos.	Feature Layer
Desplazamiento máximo permisible	La distancia máxima a la que las geometrías de las entidades resultantes pueden desviarse de las geometrías de las entidades de entrada. Si las geometrías de las entidades resultantes se desvían más de la compensación especificada con respecto a las geometrías de las entidades de entrada, los vértices no se eliminarán y las entidades permanecerán inalteradas.	Linear Unit
Puntos de anclaje (Opcional)	La clase de entidad que contiene puntos de anclaje. Los puntos de anclaje superponen vértices en las entidades de entrada e indican que no deberían eliminarse en el proceso de simplificación.	Feature Layer

Salida derivada

Etiqueta	Explicación	Tipo de datos
Entidades de salida	Las entidades actualizadas.	Feature Layer

Entornos

Esta herramienta no utiliza ningún entorno de geoprocesamiento.

Información de licenciamiento

• Basic: No
• Standard: Sí
• Avanzado: Sí
