Alinear (Herramientas de edición)

Resumen

Desplaza puntos o vértices para que coincidan exactamente con los vértices, bordes o extremos de otras entidades. Se puede especificar reglas de alineación para controlar si los vértices de entrada se alinean al vértice, borde o extremo más cercano dentro de una distancia especificada.

Ilustración

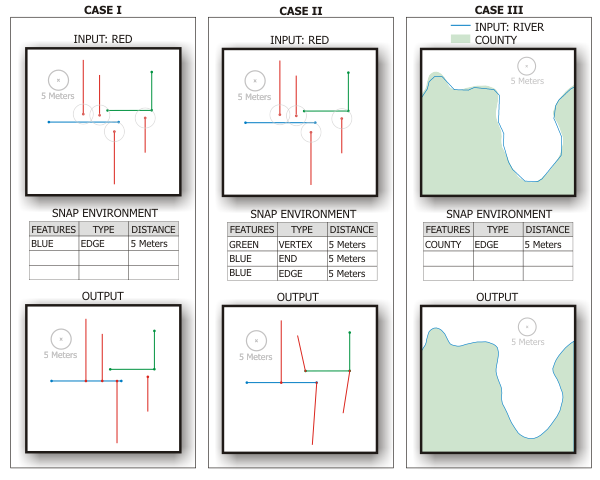

Ilustración de la herramienta Alinear

Uso

Precaución:

Esta herramienta modifica los datos de entrada. Consulte Herramientas que modifican o actualizan los datos de entrada para obtener más información y estrategias para evitar cambios de datos no deseados.

  • El entorno de alineación permite alinear los vértices de las entidades de entrada con los vértices, bordes y extremos de varias capas o clases de entidad. Cuando se dan varias reglas de alineación, se les asigna prioridades de arriba a abajo en el cuadro de diálogo de la herramienta o de izquierda a derecha en scripts.

  • Los vértices de las entidades de entrada se alinean al vértice, borde o extremo más cercano dentro de la distancia especificada.

  • Se pueden especificar varias reglas de alineación utilizando la misma capa o clase de entidad con un tipo o distancia de alineación diferente.

  • Si se usa como entrada una capa de entidades con una selección o filtro, solo se alinearán los vértices de las entidades seleccionadas. Si se utiliza una capa de entidades con una selección o filtro como entidades del entorno de alineación, solo se alinearán las entidades seleccionadas.

  • Cuando se alinean entidades de una clase de entidad con entidades de la misma clase de entidad, la entidad que tenga el Id. de objeto o de entidad más bajo se alineará normalmente con la entidad con el Id. de objeto más alto Por ejemplo, si los puntos con valores de campo OBJECTID de 1 y 2 se encuentran dentro de la distancia de alineación, el punto con un valor de campo OBJECTID de 1 se alineará con la ubicación del punto con un valor de campo OBJECTID de 2 (y no al revés).

    Nota:

    Esta herramienta se puede utilizar para conciliar las diferencias en los límites compartidos o comunes entre dos datasets, alineando los vértices de un límite con los vértices, bordes o extremos del otro. Si las entidades de entrada no tienen los vértices suficientes para coincidir con la curvatura precisa del otro límite, pueden agregarse vértices a las entidades de entrada con la herramienta Densificar para permitir un nivel de detalle agregado.

Parámetros

Etiqueta Explicación Tipo de datos

Entidades de entrada

Las entidades de entrada cuyos vértices se van a alinear a los vértices, bordes o extremos de otras entidades. Las entidades de entrada pueden ser puntos, multipuntos, líneas o polígonos.

Feature Layer

Alinear entorno

Las clases de entidad o capas de entidades que contienen las entidades con las que se desea alinear.

Nota:

Si se utiliza una distancia sin una unidad (por ejemplo, 10 en lugar de 10 metros), la unidad lineal o angular del sistema de coordenadas de la entidad de entrada se utilizará como valor predeterminado. Si las entidades de entrada tienen un sistema de coordenadas proyectadas, se utilizará su unidad lineal.

Columnas de la tabla de valores:

  • Features—The features that the input features' vertices will be snapped to. These features can be points, multipoints, lines, or polygons.

  • Type—The type of feature part that the input features' vertices can be snapped to.

    • End—Input feature vertices will be snapped to feature ends.

    • Vertex—Input feature vertices will be snapped to feature vertices.

    • Edge—Input feature vertices will be snapped to feature edges.

  • Distance—The distance within which the input features' vertices will be snapped to the nearest end point, vertex, or edge.

Value Table

Salida derivada

Etiqueta Explicación Tipo de datos

Entidades de entrada alineadas

Las entidades de entrada actualizadas.

Feature Class

Entornos

Extensión, Espacio de trabajo actual

Información de licenciamiento

  • Basic: No
  • Standard: Sí
  • Avanzado: Sí
