Cortar línea (Herramientas de edición)

Resumen

Quita las partes de una línea que se extienden a una distancia especificada más allá de una intersección de línea (nodos colgados, dangles). Se puede cortar cualquier línea que no toque otra línea en ambos extremos, pero solo se eliminará la parte de la línea que sobrepase la intersección una distancia especificada.

La herramienta está destinada a utilizarse para tareas de control de calidad tales como la limpieza de errores de topología en entidades digitalizadas sin haber establecido los entornos de alineación apropiados.

Ilustración

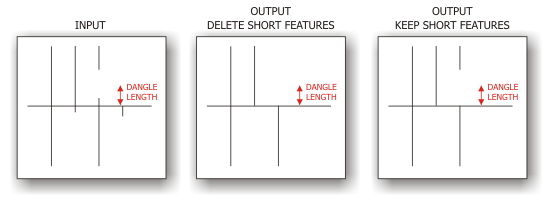

Ilustración de Cortar línea

Uso

Precaución:

Esta herramienta modifica los datos de entrada. Consulte Herramientas que modifican o actualizan los datos de entrada para obtener más información y estrategias para evitar cambios de datos no deseados.

  • Cualquier línea que no toque otra línea en ambos extremos se puede recortar. Existen dos tipos de líneas que cumplen esta condición:

    • A line dangle. A dangle is that portion of a line between the point where it touches or intersects another line and its endpoint—el final de la línea que no toca ni termina en otra línea.

    • Una entidad libre o independiente. Esta entidad no toca ni interseca ninguna otra línea. Para eliminar estas entidades, se debe usar la opción Eliminar entidades cortas.

  • Si no se especifica ningún valor de Longitud de arco colgado (dangle), todas las líneas colgantes (segmentos de línea que no tocan otra línea en ambos extremos) se cortarán según el punto anterior de intersección con independencia de la longitud.

  • Si se usa la opción Eliminar entidades cortas, se eliminará cualquier entidad libre o independiente de longitud total menor o igual al valor de Longitud de nodo colgado especificado. Si no se utiliza esta opción, solo se cortarán segmentos de la línea colgante.

  • Si se utiliza como entrada una capa de entidades o una clase de entidad con una selección, solo se recortarán las entidades seleccionadas. Todas las entidades de la capa o de la clase de entidad se utilizarán para evaluar si existe una nodo colgado y si debe eliminarse, pero solo se modificarán las entidades seleccionadas.

  • Esta herramienta no cambia ningún atributo de entidad, excepto los campos de geometría (longitud) gestionados en una clase de entidad de geodatabase.

Parámetros

Etiqueta Explicación Tipo de datos

Entidades de entrada

Entidades de línea de entrada que se van a cortar.

Feature Layer

Longitud de arco colgante

(Opcional)

Se cortarán los segmentos de línea más cortos que la longitud especificada y que no toquen ninguna otra línea en ambos extremos (nodos colgados, dangles).

Si no se especifica ninguna longitud de nodo colgado, todas las líneas colgantes (segmentos de línea que no tocan otra línea en ambos extremos) se cortarán según el punto anterior de intersección con independencia de la longitud.

Linear Unit

Eliminar entidades cortas

(Opcional)

Especifica si se eliminarán los segmentos de línea de menor longitud que la longitud de nodo colgante (dangle) y que sean independientes.

  • Activado—Elimina entidades libres cortas. Esta es la opción predeterminada.

  • Desactivado—No elimina entidades libres cortas.

Boolean

Salida derivada

Etiqueta Explicación Tipo de datos

Entidades de entrada actualizadas

Las entidades de entrada actualizadas.

Feature Class

Entornos

Extensión, Espacio de trabajo actual

Información de licenciamiento

  • Basic: No
  • Standard: Sí
  • Avanzado: Sí
