Iterar capas (Herramientas de modelo)

Resumen

Itera capas en un mapa.

Más información acerca del funcionamiento de Iterar capas en ModelBuilder

Uso

• Esta herramienta solo está disponible en ModelBuilder para su uso en modelos. La herramienta no está disponible desde el panel Geoprocesamiento ni desde Python.

• Cuando el parámetro Tipo de capa está definido como Vista de tabla, solo se iteran las tablas independientes. Para trabajar con tablas de entidades o ráster, defina el parámetro Tipo de capa como Capa de entidades o Capa ráster, respectivamente.

• Para cada iteración, la herramienta devuelve las siguientes salidas:

  • Capa de salida: la capa del mapa basada en los filtros de parámetro definidos. Esta capa incluirá cualquier selección o unión ya definidos en la capa.

  • Nombre: el nombre de la capa. El nombre se puede utilizar en sustitución de variables en línea.

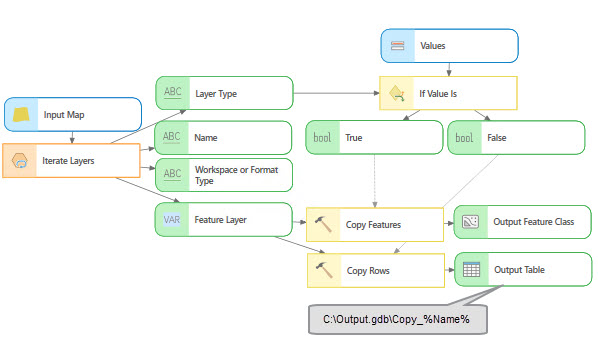

  • Tipo de capa de salida: el tipo de capa. Este valor coincide con los tipos de capa establecidos con el parámetro Tipo de capa. Los valores de salida son constantes y no están localizados. Si se utilizan dos o más tipos de capa, el tipo se puede utilizar para ramificar un modelo, como se muestra en la imagen siguiente:

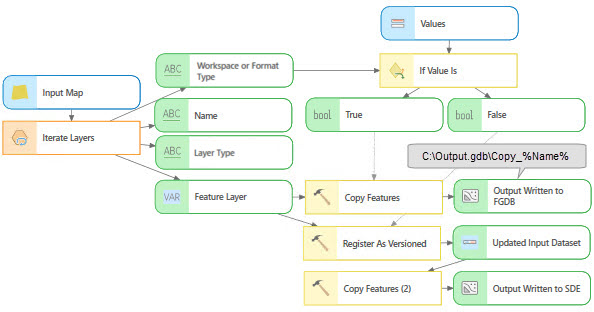

  • Tipo de espacio de trabajo o formato: el tipo de espacio de trabajo de la capa. Este valor solo se devuelve para capas de entidades, capas ráster y vistas de tabla. Los valores de salida son constantes y no están localizados. Para capas ráster almacenadas en el espacio de trabajo basado en carpetas, se devuelve el formato de archivo: por ejemplo, TIFF. Este valor se puede utilizar para ramificar un modelo o como diagnóstico para evaluar el tipo de capa que se ha iterado, como se muestra en la siguiente imagen:



• La herramienta devuelve las capas que coinciden con el tipo definido con el parámetro Tipo de capa y los filtros definidos con los parámetros Visibilidad y Estado. Por ejemplo, si el parámetro Tipo de capa está establecido en Capa de entidades y Capa ráster, el parámetro Visibilidad está establecido en No visible y el parámetro Estado está establecido en Válido, la herramienta devolverá capas ráster y de entidades válidas y no visibles.

• Si el parámetro Tipo de capa no está definido o ninguna capa coincide con los criterios del parámetro, el valor de Capa de salida se define como OUTPUT_LAYER, el valor de las salidas de Nombre y Tipo de capa de salida se define como FEATURE_LAYER y la salida de Tipo de espacio de trabajo o formato se define como WORKSPACE.

• The El parámetro Tipo de capa se puede definir como varios tipos, por ejemplo, Capa de entidades, Capa ráster y Vista de tabla. Sin embargo, la herramienta se puede conectar a herramientas aguas abajo, como Copiar entidades, Copiar ráster o Copiar filas, que pueden ser incompatibles con algunos tipos de capa. Para admitir varios tipos de capas en este escenario, el parámetro Tipo de capa se debe definir como un único tipo de capa específico. Después, conecte la salida a la herramienta correspondiente que funciona con dicho tipo de datos específico. Una vez realizadas todas las conexiones aguas abajo, puede definir el parámetro Tipo de capa como los tres tipos de capa. Este flujo de trabajo es necesario, ya que el valor predefinido inicial para la herramienta está establecido en un tipo de capa de entidades que no es compatible con las herramientas que tienen un ráster como entrada. Una vez agregados al modelo todos los tipos de capa, la validación deja las herramientas en su estado válido.

Parámetros

• Dialog

Etiqueta	Explicación	Tipo de datos
Mapa de entrada	El mapa de entrada con las capas que se iterarán.	Map
Comodín (Opcional)	Una combinación de <!--* y caracteres que ayudan a limitar los resultados. El asterisco equivale a especificar ALL. Si no se especifica ningún comodín, se devolverán todas las entradas. Puede utilizar este parámetro para restringir la iteración de los nombres de entrada que empiezan por un carácter o una palabra determinados (por ejemplo, <!--A*, <!--Ari* o <!--Land*, etc).	String
Tipo de capa (Opcional)	Especifica el tipo de capa que se utilizará para filtrar las capas que se van a iterar. Si no se especifica ningún tipo de capa, se iterarán todos los tipos de capa admitidos. Se puede utilizar más de un tipo de capa para filtrar las capas. Capa de teselas 3D—Se iterarán las capas de teselas 3D. Capa de anotaciones—Se iterarán las capas de anotaciones. Generando capa—Se iterarán las capas de edificios. Capa de escena de edificios—Se iterarán las capas de escena de edificios. Capa de dimensión—Se iterarán las capas de dimensión. Capa de entidades—Se iterarán las capas de entidades. Capa de Geostatistical Analyst—Se iterarán las capas de estadísticas geográficas. Capa de grupo—Se iterarán las capas de grupos. Capa KML—Se iterarán las capas KML. Capa de gráfico de conocimientos—Se iterarán las capas de gráfico de conocimiento. Capa de dataset LAS—Se iterarán las capas de dataset LAS. Capa de mosaico—Se iterarán las capas de mosaicos. Capa de Network Analyst—Se iterarán las capas de Network Analyst. Capa de dataset de red—Se iterarán las capas de dataset de red. Capa de imágenes orientadas—Se iterarán las capas de imágenes orientadas. Capa de parcela—Se iterarán las capas de parcelas. Capa ráster—Se iterarán las capas ráster. Capa de servicio de escena—Se iterarán las capas de servicio de escenas. Capa de grupo de subtipos—Se iterarán las capas de grupos de subtipos. Tabla de grupos de subtipos—Se iterarán las tablas de grupos de subtipos. Vista de tabla—Se iterarán las vistas de tabla. Capa de terreno—Se iterarán las capas de terreno. Capa de TIN—Se iterarán las capas de TIN. Capas de topología—Se iterarán las capa de topología. Capa de trazado de red—Se iterarán las capas de red de trazado. Capa de trayectorias—Se iterarán las capas de trayectoria. Capa de red de servicios—Se iterarán las capas de red de servicios. Capa vóxel—Se iterarán las capas de vóxel.	String
Tipo de espacio de trabajo	Especifica el tipo de espacio de trabajo que se utilizará para filtrar las capas que se van a iterar. Si no se especifica ningún tipo de espacio de trabajo, se iterarán todas las capas de los tipos de espacio de trabajo admitidos. Este parámetro solo se habilita cuando el parámetro Tipo de capa está definido como Capa de entidades, Capa ráster o Vista de tabla. Conexión de entidades multiarchivo—Se iterarán las capas en un espacio de trabajo de conexión de entidades de varios archivos. Archivo BIM—Se iterarán las capas de un espacio de trabajo de archivo BIM. CAD—Se iterarán las capas de un espacio de trabajo de CAD. Archivo de texto delimitado—Se iterarán las capas de un espacio de trabajo de archivo de texto delimitado. Geodatabase corporativa—Se iterarán las capas de un espacio de trabajo de geodatabase corporativa. Servicio de entidades—Se iterarán las capas de un espacio de trabajo de servicio de entidades. Geodatabase de archivos—Se iterarán las capas de un espacio de trabajo de geodatabase de archivos. Base de datos en memoria—Se iterarán las capas de un espacio de trabajo de una base de datos de memoria. Microsoft Excel—Se iterarán las capas de un espacio de trabajo de Microsoft Excel. NetCDF—Se iterarán las capas de un espacio de trabajo NetCDF. OLE DB—Se iterarán las capas de un espacio de trabajo de base de datos de OLE. Ráster—Se iterarán las capas de un espacio de trabajo de ráster. Shapefile—Se iterarán las capas de un espacio de trabajo de shapefile. SQLite—Se iterarán las capas de un espacio de trabajo de SQLite. Capa de consulta SQL—Se iterarán las capas de un espacio de trabajo de capa de consulta SQL. Servicio de transmisión—Se iterarán las capas de un espacio de trabajo de servicio de transmisión. Servicio de entidades web—Se iterarán las capas de un espacio de trabajo de servicio de entidades web.	String
Tipo de entidad (Opcional)	Especifica el tipo de entidad que se utilizará para filtrar las capas que se van a iterar. Si no se especifica ningún tipo de entidad, se iterarán todos los tipos de entidades admitidos. Anotación—Se iterarán las clases de entidad de anotación. Dimensión—Se iterarán las clases de entidad de dimensión. Eje simple—Se iterarán las clases de entidad de eje simple. Eje complejo—Se iterarán las clases de entidad de eje complejo. Cruce simple—Se iterarán las clases de entidad de cruce simple. Cruce complejo—Se iterarán las clases de entidad de cruce complejo. Línea—Se iterarán las clases de entidad de línea. Punto—Se iterarán las clases de entidad de punto. Polígono—Se iterarán las clases de entidad poligonal. Multiparche—Se iterarán las clases de entidad multiparche.	String
Tipo de ráster (Opcional)	El tipo de formato ráster que se utilizará para filtrar capas ráster cuando el parámetro Tipo de espacio de trabajo esté definido como Ráster. Si no se especifica ningún tipo de ráster, se iterarán todas las capas de los tipos de ráster admitidos.	String
Visibilidad (Opcional)	Especifica si la visibilidad de la cpa se utilizará para filtrar las capas. Todo—La visibilidad de la capa no se utilizará para filtrar capas. Visible—Se iterarán las capas visibles. No visible—Se iterarán las capas no visibles.	String
Estado (Opcional)	Especifica el estado de capa que se utilizará para filtrar las capas. Las capas con capas de ruta de origen dañadas se devolverán si el parámetro está definido como no válido. Todo—No se utilizará el estado de capa para filtrar capas. Válido—Se iterarán las capas válidas. No válido—Se iterarán las capas no válidas.	String
Recursivo (Opcional)	Especifica si se iterarán las capas de grupo anidadas. Checked—Se iterarán las capas de grupo anidadas. Unchecked—No se iterarán las capas de grupo anidadas.	Boolean

Salida derivada

Etiqueta	Explicación	Tipo de datos
Capa de salida	La capa del mapa basada en los filtros de parámetro definidos. Esta capa incluirá cualquier selección o unión ya definidos en la capa.	Any Value
Nombre	El nombre de la capa.	String
Tipo de capa de salida	El tipo de la capa.	String
Tipo de espacio de trabajo o formato	El tipo de espacio de trabajo de la capa.	String

Entornos

Esta herramienta no utiliza ningún entorno de geoprocesamiento.

Información de licenciamiento

• Basic: Sí
• Standard: Sí
• Avanzado: Sí
