Definir posición de etiqueta de línea de parcela (Herramientas de parcela)

Resumen

Define la posición de etiqueta de la dimensión COGO de la línea a la izquierda de la línea de parcela, a la derecha de la línea de parcela o centrada sobre la línea de parcela.

La posición de etiqueta se define a la derecha de la línea de parcela cuando el eje de parcela que representa se encuentra a la derecha, a la izquierda de la línea de parcela cuando el eje de parcela que representa está a la izquierda y centrada sobre la línea de parcela cuando parcelas adyacentes comparten el límite que representa.

La dirección de la línea de parcela determina cuál es el lado izquierdo y derecho de la línea de parcela.

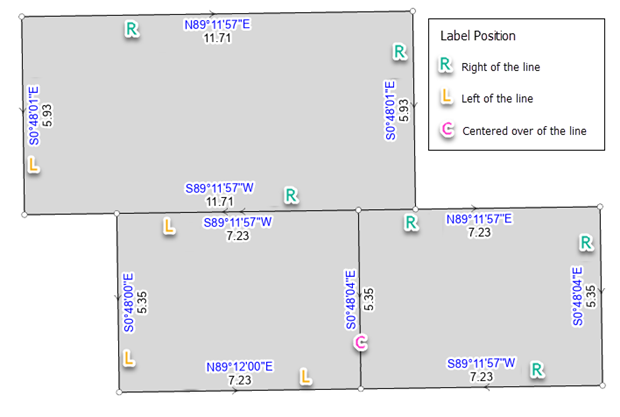

Ilustración

Posición de etiqueta de línea de parcela

Uso

Precaución:

Esta herramienta modifica los datos de entrada. Consulte Herramientas que modifican o actualizan los datos de entrada para obtener más información y estrategias para evitar cambios de datos no deseados.

  • La herramienta actualiza el campo Label Position en la clase de entidad de línea de parcela a Izquierda, Derecha o Centrada. La clase de etiqueta de línea de parcela utiliza el campo Label Position para colocar las etiquetas de dimensión COGO.

  • El campo Label Position de una línea de parcela se actualiza con independencia de si hay dimensiones COGO en los campos de atributos COGO de la línea.

  • Las etiquetas correspondientes a líneas de parcela histórica no se actualizan.

  • La herramienta no define las posiciones de etiqueta de las líneas de conexión de la estructura de parcelas.

Parámetros

Etiqueta Explicación Tipo de datos

Entidades de parcela de entrada

Capas de líneas de parcela de entrada con posiciones de etiqueta que se actualizarán.

Feature Layer

Salida derivada

Etiqueta Explicación Tipo de datos

Entidades de parcela actualizadas

Capas de líneas de parcela actualizadas.

Feature Layer

Entornos

Esta herramienta no utiliza ningún entorno de geoprocesamiento.

Información de licenciamiento

  • Basic: No
  • Standard: Sí
  • Avanzado: Sí
