Classer la superposition LAS (Outils 3D Analyst)

Résumé

Classe les points LAS des balayages de superposition des enquêtes lidar aériennes.

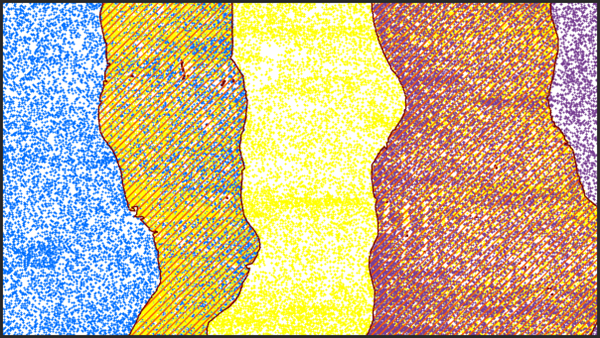

Illustration

Utilisation

• Une distribution régulière des points permet souvent d’améliorer les performances des outils en aval. Les données issues de points dont la distribution est irrégulière risquent de générer une marge d’erreur indésirable. Lorsque les levés lidar aériens ont des points LAS provenant de lignes de vol superposées, les données LAS présentent généralement une densité de points plus élevée dans la zone de superposition. L’angle de balayage des points à partir des différentes lignes de vol peut également varier largement. En règle générale, les points avec des angles de balayage supérieurs auront une marge d’erreur plus importante que ceux dont les angles de balayage sont plus proches du nadir. La classification des points superposés permet de filtrer les données LAS de façon à générer une densité de points cohérente. Lorsque les points sont désignés comme superposés, ils peuvent être filtrés et exclus des opérations de visualisation et d’analyse en aval.

• L’attribut de l’ID source d’un point LAS identifie la ligne de vol à partir de laquelle le point a été collecté. Cet attribut permet d’établir la présence de points superposés. Les données LAS sont évaluées dans une distance d’échantillonnage donnée. Lorsque des points avec différents ID source de point sont détectés dans la zone en cours d’évaluation, l’angle de balayage est utilisé pour établir quel ID source de point représente les points non superposés. L’ID source du point présentant l’angle de balayage le plus proche de 0, ou du nadir, est conservé pour représenter les points non superposés. Les points associés aux ID source de point restants seront signalés comme superposés.

  La taille d’échantillon utilisée pour évaluer les points LAS doit être environ deux à trois fois supérieure à la taille de l’espacement nominal des points des données LAS. Si vous utilisez une distance d’échantillonnage plus élevée, il est possible que les points soient incorrectement classés, tandis que si vous utilisez des tailles d’échantillonnage inférieures, il est possible que le nombre de points capturés soit insuffisant pour identifier correctement les points superposés.

• Cet outil fonctionne sur des fichiers .las ou .zlas tuilés qui combinent des enregistrements de points à partir de plusieurs lignes de vol. Chaque fichier est traité de manière indépendante, ce qui signifie que les points superposés ne sont pas détectés si chaque ligne de vol est stockée dans un fichier distinct. Utilisez l’outil Tuile LAS pour fusionner ces fichiers.

• Les points superposés dans les fichiers LAS de version 1.4 avec des formats d’enregistrement des points 6 à 8 se verront attribuer l’indicateur de classification Superposition. Cela permet aux points de conserver la valeur de classification d’origine. Le code de classe de valeur 12 sera attribué aux points de superposition de tous les autres fichiers .las pris en charge. Si le code de classe de valeur 12 est déjà utilisé par les fichiers .las en entrée pour représenter autre chose que des balayages superposés, vous pouvez utiliser l’outil Modifier les codes de classe LAS pour réattribuer une autre valeur à ces points avant d’exécuter cet outil.

Paramètres

• Dialog
• Python

Etiqueter	Explication	Type de données
Jeu de données LAS en entrée	Jeu de données LAS tuilé qui sera traité.	LAS Dataset Layer
Distance d'exemple	La distance d'une dimension de la surface carrée qui sera utilisée pour évaluer les données LAS. Si Unknown (Inconnu) est spécifié en tant qu’unité linéaire, l’unité est définie par la référence spatiale du fichier .las en entrée.	Linear Unit
Etendue de traitement (Facultatif)	Étendue des données qui seront évaluées. Current Display Extent (Étendue actuellement affichée)  : l’étendue repose sur la carte ou scène active. Draw Extent (Dessiner l’étendue)  : l’étendue est basée sur un rectangle dessiné sur la carte ou dans la scène. Extent of a Layer (Étendue d’une couche)  : l’étendue repose sur une couche de carte active. Choisissez une couche disponible ou utilisez l’option Étendue des données dans toutes les couches. Chaque couche de carte comporte les options suivantes : All Features (Toutes les entités)  : étendue de toutes les entités. Selected Features (Entités sélectionnées)  : étendue des entités sélectionnées. Visible Features (Entités visibles)  : étendue des entités visibles. Browse (Parcourir)  : l’étendue repose sur un jeu de données existant. Intersection of Inputs (Intersection des entrées)  : l’étendue repose sur l’étendue d’intersection de toutes les entrées. Union of Inputs (Union des entrées)  : l’étendue est basée sur l’étendue combinée de toutes les entrées. Clipboard (Presse-papiers)  : l’étendue peut être copiée depuis et vers le Presse-papiers. Copy Extent (Copier l’étendue)  : copie l’étendue et le système de coordonnées dans le Presse-papiers. Paste Extent (Coller l’étendue)  : colle l’étendue et les coordonnées depuis le Presse-papiers. Si le Presse-papiers n’inclut pas de système de coordonnées, l’étendue utilise celui de la carte. Reset Extent (Réinitialiser l’étendue)  : la valeur par défaut de l’étendue est rétablie. Lorsque les coordonnées sont saisies manuellement, elles doivent être des valeurs numériques incluses dans le système de coordonnées de la carte active. La carte peut utiliser des unités d’affichage différentes de celles des coordonnées saisies. Utilisez le signe moins pour les coordonnées sud et ouest.	Extent
Traiter l'intégralité des fichiers LAS qui intersectent l'étendue (Facultatif)	Indique comment l’étendue de traitement est appliquée. Activé—If any portion of a .las file intersects the area of interest, all the points in that file, including those outside the area of interest, will be processed. Décoché—Only LAS points that intersect the area of interest will be processed. This is the default.	Boolean
Calculer les statistiques (Facultatif)	Détermine si des statistiques sont calculées pour les fichiers .las référencés par le jeu de données LAS. Le calcul des statistiques fournit un index spatial pour chaque fichier .las, ce qui améliore les performances d’analyse et d’affichage. Les statistiques améliorent également l’expérience de filtrage et de symbologie en limitant l’affichage des attributs LAS (par exemple, les codes de classification et les informations renvoyées) aux valeurs présentes dans le fichier .las. Activé—Statistics will be computed. This is the default. Décoché—Statistics will not be computed.	Boolean
Mettre à jour la pyramide (Facultatif)	Détermine si la pyramide du jeu de données LAS sera mise à jour après la modification des codes de classe. Activé—The LAS dataset pyramid will be updated. This is the default. Décoché—The LAS dataset pyramid will not be updated.	Boolean

Sortie dérivée

Etiqueter	Explication	Type de données
Jeu de données LAS en sortie	Le jeu de données LAS à modifier.	LAS Dataset Layer

Environnements

Espace de travail courant, Etendue

Informations de licence

• Basic: Nécessite 3D Analyst
• Standard: Nécessite 3D Analyst
• Advanced: Nécessite 3D Analyst
