Jeu de données LAS vers TIN (Outils 3D Analyst)

Résumé

Exporte un réseau triangulé irrégulier (TIN) à partir d’un jeu de données LAS.

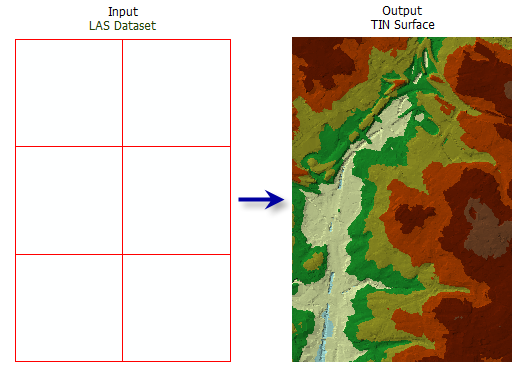

Illustration

Jeu de données LAS vers TIN

Utilisation

Vous pouvez filtrer les points du jeu de données LAS par codes de classification, indicateurs de classification, valeurs renvoyées et plage d’altitudes. Définissez des filtres de points dans la boîte de dialogue Layer Properties (Propriétés de la couche) du jeu de données LAS ou à l’aide de l’outil Make LAS Dataset Layer (Créer une couche de jeu de données LAS).
La couche de jeu de données LAS peut également servir à contrôler la mise en application des entités de contraintes de surface qui peuvent être référencées par le jeu de données LAS. Les contraintes sont appliquées lors de l’affichage ou du traitement du jeu de données LAS en tant que surface triangulée.
Bien que le nombre total de points qu’un TIN peut prendre en charge puisse dépasser 15 millions, il est recommandé de limiter les jeux de données TIN à 5 millions de points au plus afin de garantir la réactivité lors de l’affichage et de l’analyse des données. Vous pouvez réduire le nombre de nœuds TIN en utilisant des méthodes d’affinage des points et en contrôlant l’étendue de traitement en sortie.

Remarque :

Envisagez d’utiliser le type d’affinage Window Size (Taille de fenêtre) lorsqu’un contrôle plus prévisible sur la façon dont les points LAS sont affinés au cours de la génération du TIN en sortie est requis.

Etiqueter	Explication	Type de données
Jeu de données LAS en entrée	Jeu de données LAS qui va être traité.	LAS Dataset Layer
TIN en sortie	Jeu de données TIN qui va être généré.	TIN
Type d’affinage (Facultatif)	Spécifie le type d’affinage à utiliser pour réduire les points de données LAS enregistrés comme nœuds dans le TIN obtenu. No Thinning—No thinning is applied. This is the default. Random—LAS data points will be randomly selected based on the Thinning Method and Thinning Value parameter values. Window Size—The LAS dataset will be divided into square tiles defined by the Thinning Value parameter value, and LAS points will be selected using the Thinning Method parameter value.	String
Méthode d’affinage (Facultatif)	Spécifie la technique à utiliser pour réduire les points de données LAS, qui a un impact sur l’interprétation de la valeur du paramètre Thinning Value (Valeur d’affinage). Les options disponibles dépendent de la valeur du paramètre Thinning Type (Type d’affinage). Percent—The thinning value will reflect a percentage of the total points in the LAS dataset. This option is only available when the Thinning Type parameter value is Random. Node Count—The thinning value will reflect the total number of nodes that are allowed in the output. This option is only available when the Thinning Type parameter value is Random. Minimum Z—Selects the LAS point with the lowest elevation in each window size area. This option is only available when the Thinning Type parameter value is Window Size. Maximum Z—Selects the LAS point with the highest elevation in each window size area. This option is only available when the Thinning Type parameter value is Window Size. Closest To Mean Z—Selects the LAS point with the elevation closest to the average value of all LAS points in each window size area. This option is only available when the Thinning Type parameter value is Window Size.	String
Valeur d’affinage (Facultatif)	L’interprétation de la valeur d’affinage dépend de la valeur du paramètre Thinning Type (Type d’affinage). Si la valeur du paramètre Thinning Type (Type d’affinage) est Window Size (Taille de fenêtre), cette valeur représente la zone d’échantillonnage par laquelle le jeu de données LAS sera divisé. Si la valeur du paramètre Thinning Type (Type d’affinage) est Random (Aléatoire) et que la valeur du paramètre Thinning Method (Méthode d’affinage) est Percent (Pourcentage), cette valeur représente le pourcentage des points LAS qui sera exporté dans le TIN. Si la valeur du paramètre Thinning Type (Type d’affinage) est Random (Aléatoire) et que la valeur du paramètre Thinning Method (Méthode d’affinage) est Node Count (Nombre de nœuds), cette valeur représente le nombre total de points LAS qui peuvent être exportés dans le TIN.	Double
Nombre maximal de nœuds en sortie (Facultatif)	Nombre maximal de nœuds autorisés dans le TIN en sortie. La valeur par défaut est 5 millions.	Double
Facteur Z (Facultatif)	Facteur par lequel les valeurs z sont multipliées. Il permet généralement de convertir des unités linéaires z afin de les apparier aux unités linéaires x,y. La valeur par défaut est 1, qui laisse les valeurs d'altitude inchangées. Ce paramètre n’est pas disponible si la référence spatiale de la surface en entrée possède un datum z avec une unité linéaire spécifiée.	Double
Découper selon l’étendue (Facultatif)	Indique si le TIN obtenu est découpé en fonction de l’étendue d’analyse. Ce paramètre n’a d’effet que si l’étendue d’analyse est un sous-ensemble du jeu de données LAS en entrée. Activé—Clips the output TIN against the analysis extent. This is the default. Décoché—Does not clip the output TIN against the analysis extent.	Boolean

arcpy.3d.LasDatasetToTin(in_las_dataset, out_tin, {thinning_type}, {thinning_method}, {thinning_value}, {max_nodes}, {z_factor}, {clip_to_extent})

Nom	Explication	Type de données
in_las_dataset	Jeu de données LAS qui va être traité.	LAS Dataset Layer
out_tin	Jeu de données TIN qui va être généré.	TIN
thinning_type (Facultatif)	Spécifie le type d’affinage à utiliser pour réduire les points de données LAS enregistrés comme nœuds dans le TIN obtenu. `NONE`—No thinning is applied. This is the default. `RANDOM`—LAS data points will be randomly selected based on the `thinning_method` and `thinning_value` parameter values. `WINDOW_SIZE`—The LAS dataset will be divided into square tiles defined by the `thinning_value` parameter value, and LAS points will be selected using the `thinning_method` parameter value.	String
thinning_method (Facultatif)	Spécifie la technique à utiliser pour réduire les points de données LAS, qui a un impact sur l’interprétation de la valeur du paramètre `thinning_value`. Les options disponibles dépendent de la valeur du paramètre `thinning_type`. `PERCENT`—The thinning value will reflect a percentage of the total points in the LAS dataset. This option is only available when `thinning_type` parameter value is `RANDOM`. `NODE_COUNT`—The thinning value will reflect the total number of nodes that are allowed in the output. This option is only available when `thinning_type` parameter value is `RANDOM`. `MIN`—Selects the LAS point with the lowest elevation in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`. `MAX`—Selects the LAS point with the highest elevation in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`. `CLOSEST_TO_MEAN`—Selects the LAS point with the elevation closest to the average value of all LAS points in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`.	String
thinning_value (Facultatif)	L’interprétation de la valeur d’affinage dépend de la valeur du paramètre `thinning_type`. Si la valeur du paramètre `thinning_type` est `WINDOW_SIZE`, cette valeur représente la zone d’échantillonnage par laquelle le jeu de données LAS sera divisé. Si la valeur du paramètre `thinning_type` est `RANDOM` et que la valeur du paramètre `thinning_method` est `PERCENT`, cette valeur représente le pourcentage des points du jeu de données LAS qui sera exporté dans le TIN. Si la valeur du paramètre `thinning_type` est `RANDOM` et que la valeur du paramètre `thinning_method` est `NODE_COUNT`, cette valeur représente le nombre total de points LAS qui peuvent être exportés dans le TIN.	Double
max_nodes (Facultatif)	Nombre maximal de nœuds autorisés dans le TIN en sortie. La valeur par défaut est 5 millions.	Double
z_factor (Facultatif)	Facteur par lequel les valeurs z sont multipliées. Il permet généralement de convertir des unités linéaires z afin de les apparier aux unités linéaires x,y. La valeur par défaut est 1, qui laisse les valeurs d'altitude inchangées. Ce paramètre n’est pas disponible si la référence spatiale de la surface en entrée possède un datum z avec une unité linéaire spécifiée.	Double
clip_to_extent (Facultatif)	Indique si le TIN obtenu est découpé en fonction de l’étendue d’analyse. Ce paramètre n’a d’effet que si l’étendue d’analyse est un sous-ensemble du jeu de données LAS en entrée. `CLIP`—Clips the output TIN against the analysis extent. This is the default. `NO_CLIP`—Does not clip the output TIN against the analysis extent.	Boolean

Exemple de code

Exemple 1 d’utilisation de la fonction LasDatasetToTin (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = 'C:/data'
arcpy.ddd.LasDatasetToTin('se_baltimore.lasd', 'se_bmore', 'RANDOM', 15, 3.28)

Exemple 2 d’utilisation de la fonction LasDatasetToTin (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''**********************************************************************
Name: LAS Dataset to TIN Example
Description: Create a TIN using bare earth lidar measurements. This
             script is designed for use as a script tool.
**********************************************************************'''
# Import system modules
import arcpy

# Set Local Variables
lasD = arcpy.GetParameterAsText(0)
inLas = arcpy.GetParameterAsText(1) #input las files
surfCons = arcpy.GetParameterAsText(2) #input surface constraints
sr = arcpy.GetParameter(3) #spatial reference of las dataset
outTin = arcpy.GetParameterAsText(4)
thinningType = arcpy.GetParameterAsText(5)
thinningMethod = arcpy.GetParameterAsText(6)
thinningValue = arcpy.GetParameter(7)
zFactor = arcpy.GetParameter(8)

# Run CreateLasDataset
arcpy.management.CreateLasDataset(inLas, lasD, 'RECURSION', surfCons, sr)
lasLyr = arcpy.CreateUniqueName('lasdToTin', 'in_memory')
classCode = 2
returnValue = 'LAST'
# Run MakeLasDatasetLayer
arcpy.management.MakeLasDatasetLayer(lasD, lasLyr, classCode, returnValue)
# Define extent of the area of interest
env.extent(1426057, 606477, 1449836, 623246)
# Run LasDatasetToTin
arcpy.ddd.LasDatasetToTin(lasLyr, outTin, thinningType,
                          thinningMethod, thinningValue, zFactor)

Environnements

Espace de travail courant, Etendue, Système de coordonnées en sortie, Transformations géographiques, Version de stockage TIN par défaut

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
