MNT vers points (Outils 3D Analyst)

Résumé

Convertit un jeu de données de MNT en une nouvelle classe d’entités multi-points ou ponctuelles.

Illustration

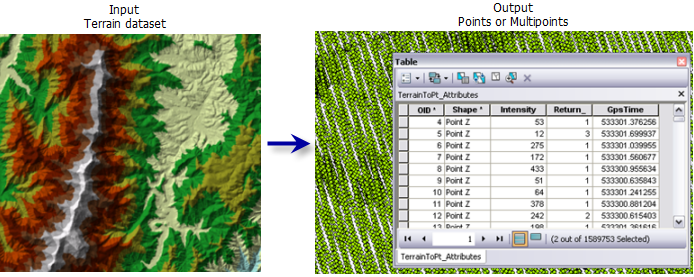

Exemple MNT vers points

Utilisation

Les points sont extraits pour la résolution des niveaux de pyramide et la zone d’intérêt spécifiées.
Si une classe d’entités intégrée est spécifiée, les points en sortie ne proviendront que des entités intégrées. Sinon, les points en sortie seront dérivés de tous les points contribuant à la surface du MNT.
Si une entité intégrée contient des attributs lidar (RVB, classification ou valeurs renvoyées), les attributs sont écrits dans la classe d’entités en sortie. Cependant, la manière dont les attributs sont écrits dépend du type de géométrie spécifié :
- MULTIPOINT—Les attributs sont stockés dans un champ BLOB.
- POINT—Les attributs sont stockés dans des champs numériques.

Etiqueter	Explication	Type de données
MNT en entrée	Jeu de données de MNT à traiter.	Terrain Layer
Classe d’entités en sortie	Classe d’entités qui va être produite.	Feature Class
Résolution des niveaux de pyramide (Facultatif)	Résolution de taille de fenêtre ou de tolérance z du niveau de pyramide de MNT qui sera utilisée. La valeur par défaut est 0 (ou résolution maximale).	Double
Classe d’entités intégrée en entrée (Facultatif)	Nom des points intégrés du jeu de données de MNT à exporter. Si une entité intégrée est spécifiée, seuls les points de l’entité sont écrits dans la sortie. Sinon, tous les points de toutes les sources de données du MNT sont exportés.	String
Type de classe d’entités en sortie (Facultatif)	Géométrie de la classe d’entités en sortie. Multipoint—The output point features will be written to a multipoint feature class. This is the default. Point—The output point features will be written to a point feature class.	String

arcpy.3d.TerrainToPoints(in_terrain, out_feature_class, {pyramid_level_resolution}, {source_embedded_feature_class}, {out_geometry_type})

Nom	Explication	Type de données
in_terrain	Jeu de données de MNT à traiter.	Terrain Layer
out_feature_class	Classe d’entités qui va être produite.	Feature Class
pyramid_level_resolution (Facultatif)	Résolution de taille de fenêtre ou de tolérance z du niveau de pyramide de MNT qui sera utilisée. La valeur par défaut est 0 (ou résolution maximale).	Double
source_embedded_feature_class (Facultatif)	Nom des points intégrés du jeu de données de MNT à exporter. Si une entité intégrée est spécifiée, seuls les points de l’entité sont écrits dans la sortie. Sinon, tous les points de toutes les sources de données du MNT sont exportés.	String
out_geometry_type (Facultatif)	Géométrie de la classe d’entités en sortie. `MULTIPOINT`—The output point features will be written to a multipoint feature class. This is the default. `POINT`—The output point features will be written to a point feature class.	String

Exemple de code

Exemple 1 d’utilisation de la fonction TerrainToPoints (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = "C:/data"
arcpy.ddd.TerrainToPoints("sample.gdb/featuredataset/terrain", "terrain_points.shp",
                         pyramid_level_resolution=6, out_geometry_type="POINT")

Exemple 2 d’utilisation de la fonction TerrainToPoints (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''*****************************************************************
Name: TerrainToPoints Example
Description: This script demonstrates how to use the
             TerrainToPoints tool.
*****************************************************************'''
# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set Local Variables
terrain = "sample.gdb/featuredataset/terrain"
outPts = arcpy.CreateUniqueName("terrain_pts", "sample.gdb")
outGeo = "POINT"

# Run TerrainToPoints
arcpy.ddd.TerrainToPoints(terrain, outPts, 6, "<NONE>", outGeo)

Environnements

Espace de travail courant, Étendue, Système de coordonnées en sortie, Transformations géographiques, Résolution XY, Tolérance XY, Résolution Z, Tolérance Z, Mot-clé CONFIG en sortie, Validation automatique

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
