Convertir la position des symboles ponctuels en points (Outils de cartographie)

Résumé

Crée des points à partir des symboles ponctuels d’un placement de symboles ponctuels dans une entité surfacique symbolisée.

Illustration

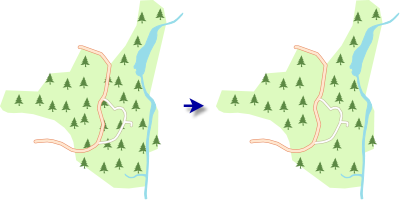

Illustration de l’outil Convert Marker Placement To Points (Convertir la position des symboles ponctuels en points) Les symboles ponctuels placés à l’intérieur de polygones sont convertis en entités ponctuelles. Les points peuvent être déplacés afin d’assurer qu’une distance minimale est conservée entre les symboles ponctuels. Ils peuvent également être supprimés pour éviter les conflits avec les entités de type limites ou interruption.

Utilisation

  • Cet outil évalue les conflits graphiques des entités symbolisées pour déterminer quels symboles ponctuels seront ajoutés dans la sortie. L’étendue de symbologie et l’échelle de référence sont toutes deux utilisées. Exécutez cet outil uniquement après avoir finalisé l’apparence des symboles et assurez-vous que l’échelle de référence correspond à l’échelle finale voulue.

  • Le système de coordonnées par défaut de la sortie est le même que celui de la vue cartographique actuelle. Pour utiliser un autre système de coordonnées, utilisez le paramètre d’environnement Cartographic Coordinate System (Système de coordonnées cartographiques). Quand l’outil est exécuté dans un environnement d’écriture de scripts sans carte active, le système de coordonnées des entités en entrée est utilisé.

  • Seules les symbologies Symbole unique et Valeurs uniques sont prises en charge sur la couche en entrée. Les paramètres d’appariement d’attribut enregistrés dans la couche en entrée sont respectés.

  • Si le paramètre Keep At Least One Marker (Conserver au moins un symbole ponctuel) est spécifié, un fichier journal est créé pour répertorier les entités en entrée pour lesquelles un seul symbole ponctuel a été créé, car il aurait sinon été omis. L’emplacement du fichier journal est inclus dans les détails du message de géotraitement.

  • Des points sont créés pour chaque couche de symboles ponctuels prise en charge dans un symbole en entrée. Pour vous assurer que les symboles ponctuels multi-couches complexes sont traités comme une entité unique et créent un seul point dans la sortie, commencez par créer le symbole en tant que symbole ponctuel, puis enregistrez-le en tant que style. Ensuite, dans l’onglet Layers (Couches) de la fenêtre Symbology (Symbologie), utilisez le bouton Style dans les paramètres Appearance (Apparence) pour définir le symbole ponctuel à partir du style.

  • Les paramètres Displacement Method (Méthode de déplacement) et Minimum Marker Distance (Distance minimale des symboles ponctuels) sont disponibles si au moins une couche de symboles ponctuels utilise un placement aléatoire. Utilisez ces paramètres pour résoudre les conflits entre les symboles ponctuels qui se chevauchent et pour conserver une distance minimale entre eux. L’option Displace apart (Éloigner) éloigne les symboles ponctuels les uns des autres jusqu’à ce qu’ils atteignent la distance minimale et supprime des symboles ponctuels si nécessaire pour éviter les conflits. L’option Displace toward grid (Déplacer vers le carroyage) déplace les symboles ponctuels jusqu’à ce qu’ils atteignent la distance de séparation minimale ou atteignent leur placement d’origine sur le carroyage. L’option Displace toward grid (Déplacer vers le carroyage) ne supprime aucun symbole ponctuel.

Paramètres

Etiqueter Explication Type de données

Couche en entrée

Couche de polygones symbolisée avec un placement de symbole ponctuel.

Layer

Classe d’entités en sortie

Classe d’entités ponctuelles contenant des points créés à partir des symboles ponctuels dans les paramètres de placement de symbole ponctuel de la couche en entrée. Les points sont ajoutés à la carte active en tant que couche symbolisée avec un moteur de rendu à valeur unique utilisant les symboles de l’entrée.

Feature Class

Créer des multi-points

(Facultatif)

Spécifie si les entités ponctuelles en sortie sont des entités multi-points.

  • Activé—Une entité multi-point est créée pour les symboles ponctuels dans chaque polygone en entrée. Il s’agit de l’option par défaut.

  • Décoché—Une entité ponctuelle est créée pour chaque symbole ponctuel.

Boolean

Option des limites

(Facultatif)

Spécifie si des points en sortie sont créés pour les symboles ponctuels en entrée qui croisent les limites du polygone.

  • Peut croiser des limites—Des points en sortie sont créés pour les symboles ponctuels en entrée qui croisent les limites du polygone. Il s’agit de l’option par défaut.

  • Distance fixe—Aucun point en sortie n’est créé pour les symboles ponctuels en entrée qui se trouvent à l’intérieur des limites du polygone définies par le paramètre Boundary Distance (Distance des limites).

  • Valeur à partir du champ—Aucun point en sortie n’est créé pour les symboles ponctuels en entrée qui se trouvent à l’intérieur des limites du polygone définies par le paramètre Boundary Distance Field (Champ de distance des limites).

String

Distance des limites

(Facultatif)

Distance minimale entre les symboles ponctuels en sortie et les limites du polygone. Ce paramètre s’applique uniquement si le paramètre Boundary Option (Option des limites) est défini sur Fixed distance (Distance fixe). La valeur par défaut est 0.

Double

Champ de distance des limites

(Facultatif)

Champ numérique des polygones en entrée utilisé pour déterminer la distance des limites. Ce paramètre s’applique uniquement si le paramètre Boundary Option (Option des limites) est défini sur Value from field (Valeur à partir du champ).

Field

Unité de distance des limites

(Facultatif)

Spécifie l’unité linéaire à utiliser pour les valeurs de distance des limites.

  • Kilomètres—L’unité est le kilomètre.

  • Mètres—L’unité est le mètre.

  • Décimètres—L’unité est le décimètre.

  • Centimètres—L’unité est le centimètre.

  • Millimètres—L’unité est le millimètre.

  • Milles nautiques—L’unité est le mille nautique.

  • Milles terrestres—L’unité est le mille terrestre.

  • Yards—L’unité est le yard.

  • Pieds—L’unité est le pied.

  • Pieds d’arpentage américains—L’unité est le pied d’arpentage américain.

  • Pouces—L’unité est le pouce.

  • Degrés—L’unité est le degré

  • Points—L’unité est le point. Il s’agit de l’option par défaut.

String

Couches de barrières en entrée

(Facultatif)

Couches qui contiennent les entités ponctuelles, linéaires ou surfaciques qui constituent des interruptions en conflit avec les symboles ponctuels en entrée. Les symboles ponctuels en conflit avec les interruptions ne sont pas créés. La symbologie des couches d’interruptions est prise en compte.

Colonnes de la table de valeurs :

  • Barrier Layer—A layer containing points, lines, or polygon features.

  • Barrier Distance—A numeric value specifying the minimum distance between markers and the barrier. This will be ignored if the barrier distance field value is set. The default value is 0.

  • Barrier Distance Field—A numerical field from the barrier layer that will be used as the barrier distance. This will override the barrier distance value. The default value is none.

  • Barrier Distance Unit—The linear unit that will be used for barrier distance values.

    • Kilometers—The unit will be kilometers.

    • Meters—The unit will be meters.

    • Decimeters—The unit will be decimeters.

    • Centimeters—The unit will be centimeters.

    • Millimeters—The unit will be millimeters.

    • Nautical Miles—The unit will be nautical miles.

    • Statute Miles—The unit will be statute miles.

    • Yards—The unit will be yards.

    • Feet—The unit will be feet.

    • Inches—The unit will be inches.

    • Degrees—The unit will be degrees.

    • Points—The unit will be points. This is the default.

Value Table

Conserver au moins un symbole ponctuel

(Facultatif)

Spécifie si un seul symbole ponctuel est créé pour les polygones en entrée lorsque tous les symboles ponctuels sont en conflit avec les limites ou les interruptions.

  • Activé—Un symbole ponctuel est créé pour les polygones en entrée lorsque tous les symboles ponctuels sont en conflit avec les limites ou les interruptions.

  • Décoché—Aucun symbole ponctuel n’est créé pour les polygones en entrée lorsque tous les symboles ponctuels sont en conflit avec les limites ou les interruptions. Il s’agit de l’option par défaut.

Boolean

Méthode de déplacement

(Facultatif)

Spécifie la méthode de déplacement utilisée pour déplacer les symboles ponctuels qui sont trop proches les uns des autres. Ce paramètre s’applique uniquement lorsque les symboles ponctuels sont positionnés de manière aléatoire à l’intérieur des polygones.

  • Ne pas déplacer—Les symboles ponctuels ne sont pas déplacés. Il s’agit de l’option par défaut.

  • Déplacer vers le carroyage—Les symboles ponctuels en conflit sont déplacés vers leur point de carroyage d’origine.

  • Éloigner—Les symboles ponctuels en conflit sont éloignés les uns des autres.

String

Distance de symbole ponctuel minimum

(Facultatif)

Distance minimale entre chaque symbole ponctuel. Ce paramètre s’applique uniquement lorsque les symboles ponctuels sont positionnés de manière aléatoire à l’intérieur des polygones. La valeur par défaut est 0.

Linear Unit

Environnements

Système de coordonnées cartographiques, Echelle de référence

Informations de licence

  • Basic: Non
  • Standard: Non
  • Advanced: Oui
