Découper le raster (Outils de gestion des données)

Résumé

Découpe une portion d’un jeu de données raster, d’un jeu de données mosaïque ou d’une couche de service d’imagerie.

Illustration

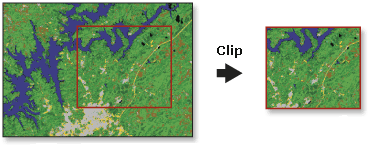

Illustration de l’outil Clip Raster (Découper le raster)

Utilisation

Cet outil vous permet d’extraire une portion d’un jeu de données raster selon un modèle d’étendue. La sortie du découpage comprend tous les pixels qui croisent l’étendue du modèle. Pour extraire une partie d’un jeu de classes d’entités, utilisez l’outil Clip (Découper) dans la boîte à outils Analysis (Analyse).
La surface découpée est définie soit par une enveloppe rectangulaire à l’aide de coordonnées x et y minimum et maximum ou en utilisant un fichier d’étendue en sortie. Si l’étendue du découpage spécifiée n’est pas alignée avec le jeu de données raster en entrée, cet outil s’assure que l’alignement est correct. De ce fait, il se peut que la sortie ait une étendue légèrement différente de celle spécifiée dans l'outil.
Une couche vectorielle ou raster existante peut être utilisée comme étendue du découpage. Si vous utilisez une classe d’entités comme étendue en sortie, vous pouvez découper le raster selon le rectangle d’emprise minimale de la classe d’entités ou selon la géométrie de polygone des entités. Si vous utilisez la géométrie de découpage, l’espace par pixel de la sortie peut passer au niveau supérieur. Assurez-vous que le format en sortie peut prendre en charge l’espace par pixel approprié.
Vous pouvez également utiliser les entités sélectionnées dans l’affichage en tant qu’étendue de découpage. Si une entité de la classe d’entités est sélectionnée et que le paramètre Use Input Features for Clipping Geometry (Utiliser les entités en entrée pour la géométrie de découpage) est activé, la sortie découpe les surfaces sélectionnées. Si une entité est sélectionnée dans la classe d’entités, mais que le paramètre Use Input Features for Clipping Geometry (Utiliser les entités en entrée pour la géométrie de découpage) n’est pas activé, la sortie découpe le rectangle d’emprise minimale pour cette entité.
Vous pouvez dessiner de manière interactive un polygone sur le raster de la carte à utiliser comme étendue de découpage. Cliquez sur la liste déroulante Create new features in the current map to use as input (Créer des entités dans la carte actuelle à utiliser en tant qu’entrée), puis sur Polygon (Polygone). Placez ensuite sur le pointeur sur la carte afin de numériser un polygone. Double-cliquez pour terminer le polygone de découpage.

Remarque :

La seule option de découpage de couche raster disponible est Polygon (Polygone).
Vous pouvez enregistrer la sortie au format BIL, BIP, BMP, BSQ, DAT, Esri GRID, GIF, IMG, JPEG, JPEG 2000, PNG, TIFF, MRF ou CRF ou en tant que jeu de données raster de géodatabase.
Cet outil prend en charge les données matricielles multidimensionnelles. Pour l’exécuter sur chaque tranche du raster multidimensionnel et générer une sortie raster multidimensionnelle, veillez à enregistrer la sortie au format CRF.

Les types de jeux de données multidimensionnels en entrée pris en charge incluent la couche raster multidimensionnelle, le jeu de données mosaïque, le service d’imagerie et le format CRF.

Etiqueter	Explication	Type de données
Raster en entrée	Jeu de données raster, jeu de données mosaïque ou service d’imagerie à découper.	Mosaic Dataset; Mosaic Layer; Raster Dataset; Raster Layer
Rectangle	Quatre coordonnées définissant l’étendue de l’emprise utilisée pour découper le raster. Si le paramètre Output Extent (Étendue en sortie) est défini, il renseigne automatiquement les valeurs x min, y min, x max et y max. Utilisez le bouton Reset (Réinitialiser) pour réinitialiser l’étendue du rectangle sur l’étendue du jeu de données raster en entrée. Si la valeur spécifiée n’est pas alignée avec le jeu de données raster en entrée, l’outil s’assure que l’alignement est correct. De ce fait, il se peut que la sortie ait une étendue légèrement différente de celle qui est spécifiée.	Extent; Envelope; Feature Class; Feature Layer
Jeu de données raster en sortie	Nom, emplacement et format du jeu de données à créer. Veillez à ce qu’il puisse prendre en charge la profondeur de bit nécessaire. Pour enregistrer le jeu de données raster dans un format de fichier, spécifiez l’extension de fichier comme suit : `.bil`—Esri BIL `.bip`—Esri BIP `.bmp`—BMP `.bsq`—Esri BSQ `.dat`—ENVI DAT `.gif`—GIF `.img`—ERDAS IMAGINE `.jpg`—JPEG `.jp2`—JPEG 2000 `.png`—PNG `.tif`—TIFF `.mrf`—MRF `.crf`—CRF Aucune extension pour Esri Grid Pour enregistrer un jeu de données raster dans une géodatabase, n’ajoutez pas d’extension de fichier au nom du jeu de données raster. Lorsque vous enregistrez un jeu de données raster dans un fichier JPEG, un fichier JPEG 2000, un fichier TIFF ou une géodatabase, vous pouvez spécifier des valeurs dans Compression Type (Type de compression) et dans Compression Quality (Qualité de compression) dans les environnements de géotraitement.	Raster Dataset
Étendue en sortie (Facultatif)	Jeu de données raster ou classe d’entités à utiliser comme étendue. Le découpage en sortie inclut les pixels qui intersectent le rectangle d’emprise minimale. Si une classe d’entités est utilisée comme étendue en sortie et que vous voulez découper le raster en fonction des entités surfaciques, activez le paramètre Use Input Features for Clipping Geometry (Utiliser les entités en entrée pour la géométrie de découpage). Si vous activez ce paramètre, l’espace par pixel de la sortie peut passer au niveau supérieur. Assurez-vous que le format en sortie peut prendre en charge l’espace par pixel approprié.	Raster Layer; Feature Layer
Valeur NoData (Facultatif)	Valeur des pixels à considérer comme NoData.	String
Utiliser les entités en entrée pour la géométrie de découpage (Facultatif)	Indique si le rectangle d’emprise minimale ou la géométrie de la classe d’identités spécifiée est utilisé pour découper les données. Activé—La géométrie de la classe d’entités spécifiée est utilisée pour découper les données. L’espace par pixel de la sortie risquant d’augmenter, assurez-vous que le format en sortie peut prendre en charge l’espace par pixel approprié. Décoché—Le rectangle d’emprise minimale est utilisé pour découper les données. Il s’agit de l’option par défaut.	Boolean
Conserver l’étendue de découpage (Facultatif)	Indique l’étendue à utiliser dans la sortie de découpage. Activé—Le nombre de colonnes et de lignes est ajusté et les pixels sont rééchantillonnés afin de respecter exactement l’étendue de découpage spécifiée. Décoché—L’alignement des cellules du raster en entrée est conservé et l’étendue en sortie est ajustée en conséquence. Il s’agit de l’option par défaut.	Boolean

arcpy.management.Clip(in_raster, rectangle, out_raster, {in_template_dataset}, {nodata_value}, {clipping_geometry}, {maintain_clipping_extent})

Nom	Explication	Type de données
in_raster	Jeu de données raster, jeu de données mosaïque ou service d’imagerie à découper.	Mosaic Dataset; Mosaic Layer; Raster Dataset; Raster Layer
rectangle	Quatre coordonnées définissant l’étendue de l’emprise utilisée pour découper le raster. Les coordonnées sont exprimées dans l’ordre x-min, y-min, x-max, y-max. Si le paramètre `in_template_dataset` est défini, il définit automatiquement ce paramètre. Si le paramètre `in_template_dataset` est une couche d’entités, l’étendue de découpage est extraite de l’emprise. Dans ce cas, le paramètre `rectangle` peut rester vide du moment que la valeur du paramètre `in_template_dataset` est spécifiée. Si les deux paramètres `rectangle` et `in_template_dataset` sont définis, la valeur du paramètre `rectangle` est utilisée. Si la valeur spécifiée n’est pas alignée avec le jeu de données raster en entrée, l’outil s’assure que l’alignement est correct. De ce fait, il se peut que la sortie ait une étendue légèrement différente de celle qui est spécifiée.	Extent; Envelope; Feature Class; Feature Layer
out_raster	Nom, emplacement et format du jeu de données à créer. Veillez à ce qu’il puisse prendre en charge la profondeur de bit nécessaire. Pour enregistrer le jeu de données raster dans un format de fichier, spécifiez l’extension de fichier comme suit : `.bil`—Esri BIL `.bip`—Esri BIP `.bmp`—BMP `.bsq`—Esri BSQ `.dat`—ENVI DAT `.gif`—GIF `.img`—ERDAS IMAGINE `.jpg`—JPEG `.jp2`—JPEG 2000 `.png`—PNG `.tif`—TIFF `.mrf`—MRF `.crf`—CRF Aucune extension pour Esri Grid Pour enregistrer un jeu de données raster dans une géodatabase, n’ajoutez pas d’extension de fichier au nom du jeu de données raster. Lorsque vous enregistrez un jeu de données raster dans un fichier JPEG, un fichier JPEG 2000, un fichier TIFF ou une géodatabase, vous pouvez spécifier des valeurs dans Compression Type (Type de compression) et dans Compression Quality (Qualité de compression) dans les environnements de géotraitement.	Raster Dataset
in_template_dataset (Facultatif)	Jeu de données raster ou classe d’entités à utiliser comme étendue. Le découpage en sortie inclut les pixels qui intersectent le rectangle d’emprise minimale. Si une classe d’entités est utilisée comme étendue en sortie et que vous voulez découper le raster en fonction des entités surfaciques, définissez le paramètre `clipping_geometry` sur `ClippingGeometry`. Cette option peut faire passer l’espace par pixel de la sortie au niveau supérieur. Assurez-vous que le format en sortie peut prendre en charge l’espace par pixel approprié.	Raster Layer; Feature Layer
nodata_value (Facultatif)	Valeur des pixels à considérer comme NoData.	String
clipping_geometry (Facultatif)	Indique si le rectangle d’emprise minimale ou la géométrie de la classe d’identités spécifiée est utilisé pour découper les données. `ClippingGeometry`—La géométrie de la classe d’entités spécifiée est utilisée pour découper les données. L’espace par pixel de la sortie risquant d’augmenter, assurez-vous que le format en sortie peut prendre en charge l’espace par pixel approprié. `NONE`—Le rectangle d’emprise minimale est utilisé pour découper les données. Il s’agit de l’option par défaut.	Boolean
maintain_clipping_extent (Facultatif)	Indique l’étendue à utiliser dans la sortie de découpage. `MAINTAIN_EXTENT`—Le nombre de colonnes et de lignes est ajusté et les pixels sont rééchantillonnés afin de respecter exactement l’étendue de découpage spécifiée. `NO_MAINTAIN_EXTENT`—L’alignement des cellules du raster en entrée est conservé et l’étendue en sortie est ajustée en conséquence. Il s’agit de l’option par défaut.	Boolean

Exemple de code

Exemple 1 d’utilisation de l’outil Clip (fenêtre Python)

Il s’agit d’un exemple Python d’utilisation de la fonction Clip.

import arcpy
arcpy.management.Clip(
    "c:/data/image.tif","1952602 294196 1953546 296176",
    "c:/data/clip.gdb/clip01", "#", "#", "NONE", "NO_MAINTAIN_EXTENT")

Exemple 2 d’utilisation de l’outil Clip (script autonome)

Il s’agit d’un exemple de script Python pour la fonction Clip.

##Clip Raster Dataset by known extent - Left Bottom Right Top

import arcpy
arcpy.env.workspace = "C:/Workspace"

arcpy.management.Clip(
    "image.tif","1952602.23 294196.279 1953546.23 296176.279",
    "clip.gdb/clip", "#", "#", "NONE")

Exemple 3 d’utilisation de l’outil Clip (script autonome)

Il s’agit d’un exemple de script Python d’utilisation de la fonction Clip avec le paramètre clipping_geometry.

##Clip while maintaining original extent

import arcpy

arcpy.env.workspace = "C:/Workspace"

arcpy.management.Clip("c:\\test\\image.tif", "2536996.21761925 7365614.23930381 2537634.12209192 7366302.3861673",
                      "c:\\output\\clip.tif", "c:\\test\\clipfeature.shp", "0", "ClippingGeometry",
                      "MAINTAIN_EXTENT")

Environnements

Compression, Espace de travail courant, Etendue, Transformations géographiques, NoData, Mot-clé CONFIG en sortie, Système de coordonnées en sortie, Facteur de traitement parallèle, Pyramide, Statistiques raster, Méthode de ré-échantillonnage, Espace de travail temporaire, Raster de capture, Taille de tuile

Informations de licence

Basic: Oui
Standard: Oui
Advanced: Oui
