Simplifier par segments tangents (Outils de mise à jour)
Résumé
Simplifie les entités surfaciques et linéaires en supprimant les sommets colinéaires et cocirculaires des lignes droites et courbes. Si les segments de ligne ou d’arc entre les sommets sont tangents, les sommets entre les segments sont supprimés.

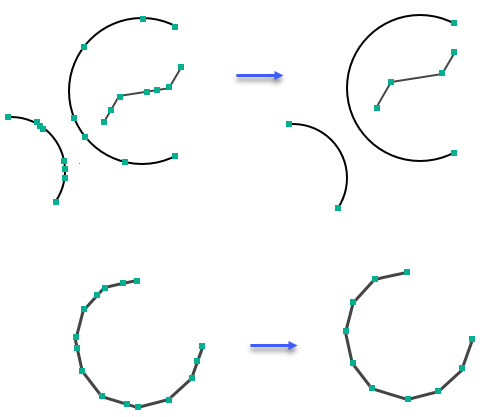

Illustration
Utilisation
Attention :
Cet outil modifie les données en entrée. Pour en savoir plus et découvrir des stratégies permettant d’éviter des modifications de données non souhaitées, reportez-vous à la section Outils qui modifient ou mettent à jour les données en entrée.
- Vous pouvez utiliser cet outil pour supprimer les sommets superflus sur les lignes droites et courbes. Par exemple, dans certains cas, des sommets sont ajoutés à des entités dans le cadre de la validation de la topologie. C’est le cas lorsque des entités intersectent ou touchent d’autres entités. Au fil du temps, les sommets superflus peuvent s’accumuler et avoir un impact sur les résultats des mises à jour des entités.
Paramètres
| Etiqueter | Explication | Type de données |
|---|---|---|
|
Input Features (Entités en entrée) |
Entités qui seront simplifiées. Les entités peuvent être des lignes ou des polygones. |
Feature Layer |
|
Décalage max. autorisé |
Distance maximale jusqu’à laquelle les géométries des entités en sortie obtenues peuvent s’écarter des géométries des entités en entrée. Si l’écart des géométries des entités obtenues est supérieur au décalage spécifié par rapport aux géométries des entités en entrée, les sommets ne sont pas supprimés et les entités restent inchangées. |
Linear Unit |
|
Points d’ancrage (Facultatif) |
Classe d’entités contenant les points d’ancrage. Les points d’ancrage se superposent aux sommets dans les entités en entrée et indiquent qu’ils ne doivent pas être supprimés au cours du processus de simplification. |
Feature Layer |
Sortie dérivée
| Etiqueter | Explication | Type de données |
|---|---|---|
|
Entités en sortie |
Entités mises à jour. |
Feature Layer |
Environnements
Cet outil n’utilise pas d’environnement de géotraitement.
Informations de licence
- Basic: Non
- Standard: Oui
- Advanced: Oui
