Tronquer des lignes (Outils de mise à jour)
Résumé
Supprime les portions d’une ligne qui se prolongent selon une distance spécifiée au-delà d’une intersection de lignes (arcs pendants). Toute ligne qui ne touche pas une autre ligne aux deux extrémités peut être tronquée, mais seule la portion de la ligne qui se prolonge au-delà de l’intersection selon la distance spécifiée est supprimée.
L’outil est destiné à des tâches de contrôle qualité, telles que le nettoyage des erreurs de topologie dans des entités qui ont été numérisées sans que des environnements de capture appropriés n’aient été définis.

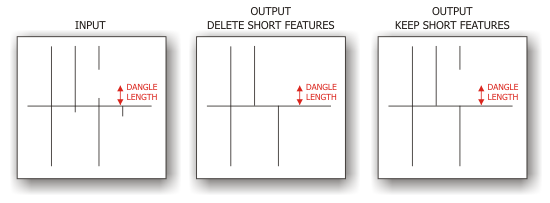

Illustration
Utilisation
Attention :
Cet outil modifie les données en entrée. Pour en savoir plus et découvrir des stratégies permettant d’éviter des modifications de données non souhaitées, reportez-vous à la section Outils qui modifient ou mettent à jour les données en entrée.
Toute ligne qui ne touche pas une autre ligne aux deux extrémités peut être tronquée. Deux types de ligne remplissent cette condition :
A line dangle. A dangle is that portion of a line between the point where it touches or intersects another line and its endpoint—(la fin de la ligne qui ne touche pas ou qui ne se termine pas sur une autre ligne).
Entité autonome. Cette entité ne touche ou n’intersecte aucune autre ligne. Pour supprimer ces entités, vous devez utiliser l’option Delete Short Features (Supprimer les entités courtes).
Si aucune valeur Dangle Length (Longueur d’arc pendant) n’est spécifiée, toutes les lignes pendantes (segments de ligne qui ne touchent pas une autre ligne aux deux extrémités), quelle que soit leur longueur, sont tronquées sur le point d’intersection.
Si l’option Delete Short Features (Supprimer les entités courtes) est utilisée, les entités autonomes dont la longueur totale est inférieure ou égale à la longueur d’arc pendant spécifiée sont supprimées. Si cette option n’est pas utilisée, seuls les segments de ligne pendants sont tronqués.
Si une couche d’entités ou une classe d’entités avec une sélection est utilisée en entrée, seules les entités sélectionnées sont tronquées. Toutes les entités au sein de la couche d’entités ou de la classe d’entités sont utilisées pour déterminer si un arc pendant est présent et doit être supprimé, mais seules les entités sélectionnées sont modifiées.
Cet outil ne modifie pas les attributs des entités, à l’exception des champs géométriques (longueur) dans une classe d’entités de géodatabase.
Paramètres
| Etiqueter | Explication | Type de données |
|---|---|---|
|
Input Features (Entités en entrée) |
Entités linéaires en entrée à tronquer. |
Feature Layer |
|
Dangle Length (Longueur de l’arc pendant) (Facultatif) |
Les segments de ligne dont la longueur est inférieure à la longueur d’arc pendant spécifiée et qui ne touchent pas une autre ligne aux deux extrémités (arcs pendants) sont tronqués. Si aucune longueur d’arc pendant n’est spécifiée, toutes les lignes pendantes (segments de ligne qui ne touchent pas une autre ligne aux deux extrémités), quelle que soit leur longueur, sont tronquées sur le point d’intersection. |
Linear Unit |
|
Supprimer les entités courtes (Facultatif) |
Indique si les segments de ligne autonomes dont la longueur est inférieure à la longueur d’arc pendant sont supprimés.
|
Boolean |
Sortie dérivée
| Etiqueter | Explication | Type de données |
|---|---|---|
|
Entités en entrée mises à jour |
Entités en entrée mises à jour. |
Feature Class |
Environnements
Etendue, Espace de travail courant
Informations de licence
- Basic: Non
- Standard: Oui
- Advanced: Oui
