Analyse de grappe spatiale multi-distances (fonction K de Ripley) (Outils de statistiques spatiales)

Résumé

Détermine si les entités, ou les valeurs associées aux entités, présentent une agrégation statistiquement significative ou une dispersion sur une plage de distances.

En savoir plus sur le fonctionnement de l’outil Multi-Distance Spatial Cluster Analysis (Analyse de grappe spatiale multi-distances)

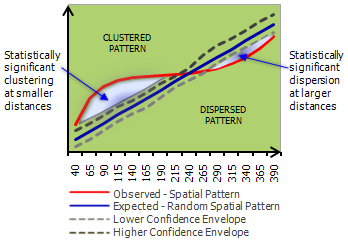

Illustration

Mesure de la dispersion/l’agrégation spatiale sur une plage de distances.

Utilisation

• Cet outil requiert des données projetées pour mesurer précisément les distances.

• L’outil génère une table dotée des champs ExpectedK et ObservedK qui contiennent respectivement les valeurs K attendues et observées. Parce que la transformation L(d) est appliquée, les valeurs ExpectedK correspondront toujours à la valeur Distance. Un champ nommé DiffK contient les valeurs K observées moins les valeurs K attendues. Si une option d’intervalle de confiance est spécifiée, deux champs supplémentaires nommés LwConfEnv et HiConfEnv sont également inclus dans la table en sortie. Ces champs contiennent des informations sur l’intervalle de confiance de chaque itération de l’outil, comme indiqué par le paramètre Number of Distance Bands (Nombre de bandes de distance).

• Lorsque la valeur K observée est plus grande que la valeur K attendue pour une distance particulière, la distribution est plus agrégée qu’une distribution aléatoire à cette distance (échelle d’analyse). Lorsque la valeur K observée est Inférieure à la valeur K attendue, la distribution est plus dispersée qu’une distribution aléatoire à cette distance. Lorsque la valeur K observée est plus grande que la valeur HiConfEnv, l’agrégation spatiale pour cette distance est statistiquement significative. Lorsque la valeur K observée est plus petite que la valeur LwConfEnv, la dispersion spatiale pour cette distance est statistiquement significative. Vous trouverez des informations complémentaires sur l’interprétation dans la rubrique Fonctionnement de l’analyse d’agrégat spatial multi-distances (fonction K de Ripley).

• Pour les entités linéaires et surfaciques, les centroïdes d’entité sont utilisés dans les calculs de distance. Pour les multi-points, les polylignes ou les polygones comprenant plusieurs parties, le centroïde est calculé à l’aide du centre moyen pondéré de toutes les parties d’entité. La pondération pour les entités ponctuelles est de 1 ; pour les entités linéaires, elle correspond à la longueur et pour les entités surfaciques, à la superficie.

• Le champ de pondération convient parfaitement pour représenter le nombre d’incidents.

• Si aucun champ de pondération n’est spécifié, c’est la valeur DiffK la plus élevée qui indique à quelle distance les processus spatiaux favorisant l’agrégation sont les plus prononcés.

• Vous trouverez ci-dessous des explications sur le calcul de l’enveloppe de confiance :

  • Aucun champ de pondération

    Si aucun champ de pondération n'est spécifié, l’enveloppe de confiance est construite en distribuant aléatoirement des points dans la zone d’étude et en calculant L(d) pour cette distribution. Chaque distribution aléatoire des points est appelée "permutation". Si 99 permutations sont sélectionnées par exemple, l’outil distribue aléatoirement l’ensemble des points 99 fois pour chaque itération. Après avoir distribué les points 99 fois, l'outil sélectionne pour chaque distance la valeur k observée ayant présenté l'écart le plus important au-dessus et au-dessous de la valeur k attendue ; ces valeurs deviennent l'intervalle de confiance.

  • Incluant un champ de pondération

    Lorsqu’une valeur Weight Field (Champ de pondération) est spécifiée, seules les valeurs de pondération sont redistribuées aléatoirement pour calculer des enveloppes de confiance ; les emplacements des points restent fixes. Essentiellement, lorsqu'un champ de pondération est spécifié, les emplacements restent fixes et l'outil évalue l'agrégation des valeurs d'entité dans l'espace. D'un autre côté, si aucun champ de pondération n'est spécifié, l'outil analyse l'agrégation/la dispersion des emplacements des entités.

• Comme l’enveloppe de confiance est créée à partir de permutations aléatoires, les valeurs qui la définissent changent d’une exécution à l’autre, même lorsque les paramètres sont identiques. Toutefois, si vous définissez une valeur initiale pour l’environnement de géotraitement Random Number Generator (Générateur de nombres aléatoires), des analyses répétées génèrent des résultats cohérents.

• Le nombre des permutations sélectionnées pour le paramètre Compute Confidence Envelope (Calculer l’enveloppe de confiance) peut être converti en niveaux de confiance : 9 pour 90 %, 99 pour 99 % et 999 pour 99,9 %.

• Si aucune zone d'étude n'est spécifiée, l'outil utilise un rectangle de délimitation minimal comme polygone de zone d'étude. Contrairement à l'étendue, un rectangle d'encadrement minimum ne s'aligne pas nécessairement sur les axes x et y.

• La statistique de la fonction K est très sensible à la taille de la zone d'étude. Des dispositions de points identiques peuvent présenter une agrégation ou une dispersion selon la taille de la zone d'étude qui les entoure. Il est par conséquent impératif que les limites de la zone d'étude soient définies avec soin. L'image suivante illustre la façon dont des distributions identiques d'entités peuvent être dispersées ou agrégées selon la zone d'étude spécifiée.



• Une classe d’entités de zone d’étude est nécessaire si vous avez choisi User provided study area feature class (Classe d’entités de zone d’étude fournie par l’utilisateur) pour le paramètre Study Area Method (Méthode de la zone d’étude).

• Si une classe d’entités de la zone d’étude est spécifiée, elle doit comporter exactement une entité en une seule partie (le polygone de zone d’étude).

• Si aucun paramètre Beginning Distance (Distance de départ) ou Distance Increment (Incrément de distance) n’est précisé, les valeurs par défaut sont calculées automatiquement en fonction de l’étendue de la classe d’entités en entrée.

• La fonction K possède un biais de sous-estimation pour les entités situées à proximité de la limite de la zone d'étude. Le paramètre Boundary Correction Method (Méthode de correction des bords) propose plusieurs méthodes permettant de rectifier ce biais.

  • Aucun

    Aucune correction spécifique n'est appliquée. Toutefois, les points de la classe d’entités en entrée qui se trouvent en dehors de la zone d’étude spécifiée par l’utilisateur sont utilisés pour calculer les nombres de voisins. Cette méthode est appropriée si vous avez collecté des données d'une zone d'étude très vaste et que vous souhaitez uniquement analyser des parties plus petites au sein des limites de la collection de données.

  • Simuler des valeurs à l'extérieur

    Cette méthode crée des points en dehors de la limite de la zone d'étude qui mettent en miroir ceux détectés à l'intérieur de la limite afin de corriger les sous-estimations à proximité des tronçons. Les points qui se trouvent à une distance égale à la distance maximale d'un tronçon de la zone d'étude sont mis en miroir. Les points mis en miroir sont utilisés pour estimer plus précisément les voisins des points de tronçon. Le diagramme ci-dessous illustre les points qui seront utilisés dans le calcul et ceux qui seront utilisés uniquement pour la correction des tronçons.



  • Réduire la zone d’analyse

    Cette technique de correction des tronçons réduit la taille de la zone d'analyse selon une distance égale au canal de distance le plus volumineux qui doit être utilisé dans l'analyse. Une fois la zone d'étude réduite, les points détectés en dehors de la nouvelle zone d'étude sont uniquement pris en compte lorsque les nombres de voisins sont évalués pour les points qui se trouvent encore à l'intérieur de la zone d'étude. Ils ne sont utilisés d'aucune autre manière lors du calcul de la fonction K. Le diagramme ci-dessous illustre les points qui seront utilisés dans le calcul et ceux qui seront utilisés uniquement pour la correction des tronçons.



  • Formule de correction des tronçons de Ripley

    Cette méthode vérifie la distance de chaque point par rapport au tronçon de la zone d'étude, ainsi que sa distance par rapport à ses voisins. Tous les voisins qui sont plus éloignés du point en question que le tronçon de la zone d'étude reçoivent une pondération supplémentaire. Cette méthode de correction des tronçons convient uniquement aux zones d’étude carrées ou rectangulaires, ou lorsque vous sélectionnez Minimum enclosing rectangle (Rectangle de délimitation minimal) pour le paramètre Study Area Method (Méthode de la zone d’étude).

• Si aucune correction des limites n'est appliquée, le biais de sous-estimation augmente au fur et à mesure que la distance d'analyse augmente.

• Mathématiquement, l'outil Analyse de grappe spatiale multi-distances utilise une transformation commune de la fonction K de Ripley, dans laquelle le résultat attendu avec un jeu aléatoire de points est égal à la distance en entrée. La transformation L(d) est illustrée ci-dessous.



  où A représente la surface, N est le nombre de points, d, la distance, et k(i, j), la pondération. Si aucune correction des limites n’est appliquée, la pondération est égale à 1 lorsque la distance entre i et j est inférieure ou égale à d ; elle est égale à 0 lorsque la distance entre i et j est supérieure à d. Si la correction des limites est appliquée, la pondération de k(i, j) est légèrement modifiée.

• Les calques de carte peuvent être utilisés pour définir la classe d’entités en entrée. Lorsque vous utilisez une couche avec une sélection, seules les entités sélectionnées sont comprises dans l’analyse.

  Attention :

  Lorsque vous utilisez des fichiers de formes, n’oubliez pas qu'ils ne peuvent pas stocker de valeurs Null. Il se peut que des outils ou autres procédures qui créent des fichiers de formes à partir d’entrées autres que des fichiers de formes stockent ou interprètent des valeurs Null comme étant égales à zéro. Dans certains cas, les valeurs Null sont stockées sous forme de valeurs négatives très élevées dans les fichiers de formes. Cela peut aboutir à des résultats inattendus. Reportez-vous à la rubrique Remarques concernant le géotraitement pour la sortie de fichiers de formes pour plus d’informations.

Paramètres

• Dialog
• Python

Etiqueter	Explication	Type de données
Classe d’entités en entrée	La classe d'entités sur laquelle doit porter l'analyse.	Feature Layer
Table en sortie	La table dans laquelle les résultats de l'analyse doivent être écrits.	Table
Nombre de bandes de distance	Le nombre de fois qu'il convient d'incrémenter la taille du voisinage et d'effectuer une analyse d'agrégation sur le jeu de données. Le point de départ et la taille de l’incrément sont spécifiés par les paramètres Beginning Distance (Distance de départ) et Distance Increment (Incrément de distance), respectivement.	Long
Enveloppe de confiance du calcul (Facultatif)	L'enveloppe de confiance est calculée en plaçant aléatoirement des points d'entités (ou des valeurs d'entités) dans la zone d'étude. Le nombre de points/valeurs placés de manière aléatoire est égal au nombre de points trouvés dans la classe d'entités. Chaque jeu de points aléatoires est désigné sous le nom de permutation et l'enveloppe de confiance est créée à partir de ces permutations. Ce paramètre vous permet de spécifier le nombre de permutations à utiliser pour créer l'enveloppe de confiance. 0 permutation : aucune enveloppe de confiance—Aucune enveloppe de confiance n'est créée. 9 permutations—Neufs ensembles de points/valeurs sont placés de façon aléatoire. 99 permutations—99 ensembles de points/valeurs sont placés de façon aléatoire. 999 permutations—999 ensembles de points/valeurs sont placés de façon aléatoire.	String
Afficher les résultats de manière graphique (Facultatif)	Ce paramètre n'a aucun effet. Il demeure pour assurer la rétrocompatibilité. Activé—Un récapitulatif graphique est créé sous forme de couche de diagramme. Décoché—Aucun récapitulatif graphique n'est créé (par défaut).	Boolean
Champ de pondération (Facultatif)	Champ numérique avec des pondérations représentant le nombre d'entités/d'événements à chaque emplacement.	Field
Distance de départ (Facultatif)	La distance à laquelle doit commencer l'analyse d'agrégat et le point de départ de l'incrément. La valeur de ce paramètre doit être définie dans les mêmes unités que celles du système de coordonnées en sortie.	Double
Incrément de distance (Facultatif)	L'incrément de distance à ajouter lors de chaque itération. La distance initialement utilisée dans l’analyse est définie par le paramètre Beginning Distance (Distance de départ) et augmente conformément à la valeur du paramètre Distance Increment (Incrément de distance). La valeur de ce paramètre doit être définie dans les mêmes unités que celles du paramètre d'environnement Système de coordonnées en sortie.	Double
Méthode de correction des bords (Facultatif)	Méthode à utiliser pour corriger les sous-estimations du nombre de voisins pour les entités proches des tronçons de la zone d'étude. Aucun—Aucune correction des tronçons n'est appliquée. Cependant, si la classe d'entités en entrée possède déjà des points qui se trouvent en dehors des limites de la zone d'étude, ceux-ci sont pris en compte dans le calcul des nombres de voisins pour les entités proches des limites. Simuler des valeurs à l'extérieur—Cette méthode simule les points en dehors de la zone d'étude afin que le nombre de voisins proches des tronçons ne soit pas sous-estimé. Les points simulés sont des "répliques miroir" des points proches des tronçons au sein de la limite de la zone d'étude. Réduire la zone d'analyse—Cette méthode réduit la zone d'étude de sorte que certains points se retrouvent en dehors de la limite de la zone d'étude. Les points trouvés hors de la zone d'étude sont utilisés pour calculer les nombres de voisins, mais ils ne sont pas utilisés dans l'analyse de grappe elle-même. Formule de correction des tronçons de Ripley—Pour tous les points (j) voisins du point i, cette méthode détermine si le bord de la zone d’étude est plus proche de i ou si c’est j qui est plus proche de i. Si j est plus proche, un poids supplémentaire est affecté au point j. Cette méthode de correction des bords n’est appropriée que pour les zones d’étude carrées ou rectangulaires.	String
Méthode de zone d’étude (Facultatif)	Spécifie la région à utiliser pour définir la zone d'étude. La fonction K étant sensible aux variations de taille de la zone d'étude, il est important de sélectionner cette valeur avec soin. Rectangle de délimitation minimal—Utilise le plus petit rectangle possible entourant tous les points. Classe d'entités de zone d'étude fournie par l'utilisateur—Indique qu'une classe d'entité définissant la zone d'étude sera fournie dans le paramètre Classe d'entités de la zone d'étude.	String
Classe d’entités de zone d’étude (Facultatif)	Classe d'entités délimitant la zone sur laquelle la classe d'entités en entrée doit être analysée. À ne spécifier que si vous avez sélectionné l’option User provided study area feature class (Classe d’entités de zone d’étude personnalisée) pour le paramètre Study Area Method (Méthode de la zone d’étude).	Feature Layer

Sortie dérivée

Etiqueter	Explication	Type de données
Diagramme obtenu	Diagramme linéaire synthétisant les résultats de l’outil.	Graph

Environnements

Système de coordonnées en sortie, Transformations géographiques, Espace de travail courant, Espace de travail temporaire, Générateur de nombres aléatoires

Cas particuliers

Système de coordonnées en sortie

Feature geometry is projected to the Output Coordinate System prior to analysis, so values entered for the Beginning Distance and Distance Increment parameters should match those specified in the Output Coordinate System. All mathematical computations are based on the Output Coordinate System spatial reference.

Informations de licence

• Basic: Oui
• Standard: Oui
• Advanced: Oui
