RADARSAT Constellation Mission Ground Range Detected のワークフロー
Image Analyst ライセンスで利用可能。
RADARSAT Constellation Mission (RCM) の合成開口レーダー (SAR) の画像は、ビジュアライゼーションや解析に使用する前に処理する必要があります。 処理が必要な問題は、意味のある後方散乱値を取得するためのキャリブレーション、熱ノイズの除去、スペックルの低減、放射歪みと幾何学的歪みの除去、値の範囲が大きい画像のレンダリングなどです。

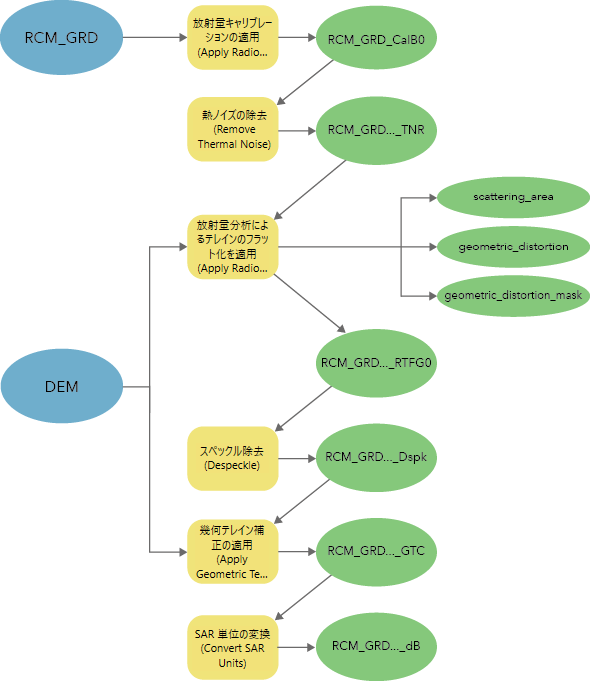

Image Analyst ツールボックスの合成開口レーダー ツールセットには、ジオリファレンスされた RCM GRD (Ground Range Detected) データから、キャリブレーションとテレイン補正の済んだ解析可能な画像データを生成するのに使用できる 6 種類のツールが用意されています。 以下の表と図で、各ツールについて説明しています。
|
ツール |
説明 |
|---|---|
|
リファレンス平面を使用して反射率を正規化することで、入力 SAR (合成開口レーダー) の反射率を正規化された後方散乱の物理単位に変換します。 |
|
|
入力 SAR (合成開口レーダー) データ内の熱ノイズにより生じる後方散乱を補正して、画像をよりシームレスにします。 |
|
|
入力 SAR (合成開口レーダー) データの地形による放射歪みを補正します。 |
|
|
スペックルの入力 SAR (合成開口レーダー) データを補正します。スペックルは、粒状またはごま塩状の効果に似たコヒーレント照明の結果です。 |
|
|
range-Doppler バックジオコーディング アルゴリズムを使用して、入力 SAR (合成開口レーダー) データをオルソ補正します。 |
|
|
入力合成開口レーダー (SAR) のデータのスケーリングを変換します。 |
RCM GRD の処理の注意事項
RCM GRD プロダクトが、GeoTIFF 形式と NITF 形式の両方でサポートされています。 処理ワークフローは両方の形式で同じです。
ノイズ レベル ファイルが RCM GRD 補助プロダクトで提供され、熱ノイズの除去を実行することができます。 キャリブレーション済みデータに対して推定計器ノイズが提供されるため、熱ノイズの除去 ツールの前に 放射量キャリブレーションの適用 ツールを実行します。
いくつかの ScanSAR GRD プロダクトでは、熱ノイズの除去がすでに実行されています。 該当するプロダクトの場合、メタデータまたは product.xml ファイルの noiseSubtractionPerformed パラメーターが True に設定され、熱ノイズの除去を実行済みであることを示しています。 これらのプロダクトの解析可能データを作成するときは、ワークフローから 熱ノイズの除去 ツールを除外します。
