ArcGIS Reality for ArcGIS Pro を使用した DTM の生成
Standard または Advanced ライセンスで利用可能。
ArcGIS Reality ライセンスがある ArcGIS 組織で利用できます。
数値地形モデル (DTM) は、樹木や建物などの地上のオブジェクトが除外された地表の数値標高データセットです。 DTM は、写真測量方法論を使用してステレオ画像ペアから取得できます。 ステレオ ペアは、異なる視点から取得した同じ知的位置の 2 つのオーバーラップする画像で構成されます。 画像コレクションのステレオ画像ペアを使用すると、標高データの取得元となる点群 (3D ポイント) を生成できます。 立体視画像解析、3D フィーチャのコンパイル、マッピング アプリケーションをサポートするためにもステレオ画像ペアが使用されます。 点群を生成する通常の画像オーバーラップは、フライト ラインに沿って 80%、フライト ライン間は 60% のオーバーラップがあり、地表のすべての場所が複数の画像でカバーされます。
取得した標高データは、リアリティー マッピング ワークスペース内の画像コレクションをオルソ補正するなど、さまざまな用途で使用できます。 DTM を生成する場合に推奨される画像タイプは直下視画像です。
ArcGIS Reality for ArcGIS Pro DTM ウィザードを使用して DTM を生成するには、以下の手順に行います。
注意:
ワークフローを開始する前に、リアリティー マッピング ワークスペースを作成して、ブロック調整プロセスを完了しているか確認してください。
DTM は直下視画像を使用して生成することが推奨されます。
DTM プロダクトの生成に必要な画像の最小数は、2 つのオーバーラップする画像です。 オーバーラップする画像が多いほどプロダクト品質が向上します。
リアリティー マッピングで衛星画像を処理して DTM プロダクトを生成する場合、平面 (XY) 座標系は WGS84 UTM 参照フレームを使用して定義する必要があり、鉛直座標系 (VCS) は WGS84 楕円体である必要があります。
リアリティー マッピングで衛星画像を処理して DTM メッシュ プロダクトを生成する場合、プロダクト境界、水域、修正フィーチャは WGS84 UTM 参照フレームである必要があり、VCS は WGS84 (楕円体) である必要があります。
リアリティー マッピング タブで、プロダクト グループの DTM ボタン
をクリックします。リアリティー マッピング プロダクト ウィザード ウィンドウが表示されます。
共有された高度な設定 をクリックします。

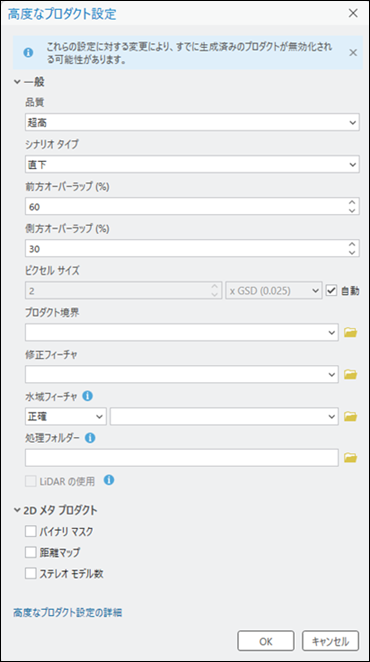

高度なプロダクト設定 ダイアログ ボックスが表示され、ここで、生成するリアリティー マッピング プロダクトを制御するパラメーターを定義できます。 高度なプロダクト設定オプションの詳細については、ウィザードの共有された高度な設定をご覧ください。
品質 と シナリオ タイプ のデフォルト設定を維持して、最適なパフォーマンスとプロダクト品質を確保します。
ただし、低解像度のプロダクトを生成したい場合は、品質 の設定を下げることができます。 さまざまな品質設定がプロダクトの生成に与える影響については、ウィザードの 共有された高度な設定 をご覧ください。
DTM 出力の解像度を手動で設定するには、ピクセル サイズ でドロップダウン メニューから メートル を選択し、必要なピクセル サイズを入力します。
プロダクト境界 で、ドロップダウン リストから、出力プロダクトの範囲を特定するフィーチャクラスを選択するか、参照 ボタン
をクリックして、いずれかを選択します。以下の理由から、プロジェクトの境界を指定することをおすすめします。
適切な出力範囲を定義する - プロダクトの境界を定義しない場合、アプリケーションが、プロジェクトの範囲に適合しない可能性のあるさまざまなデータセット パラメーターに基づき自動的に範囲を定義してしまいます。
処理時間を短縮する - 求められるプロダクト範囲が画像収集範囲より小さい場合、プロダクト境界を定義することで、処理時間を短縮し、出力を境界範囲に合わせて自動的にクリップできます。
水域フィーチャ レイヤーを指定するには、水域フィーチャ の隣の 参照 ボタン
をクリックします。注意:
湖や河川などの水域フィーチャがプロジェクト領域内に存在する場合は、水域フィーチャ 設定を使用して、これらの領域を示す事前作成済みの 3D フィーチャクラスを追加し、これらのフィーチャを水文学的観点から出力プロダクトに適用します。 ArcGIS Image Analyst のステレオ表示モードを使用して、水域フィーチャを示す 3D フィーチャ レイヤーを生成します。 これにより、導きだされた DTM の高さとフィーチャクラスの高さの値の差によって出力内の水文フィーチャ境界周辺で画像のストレッチが起こらなくなります。

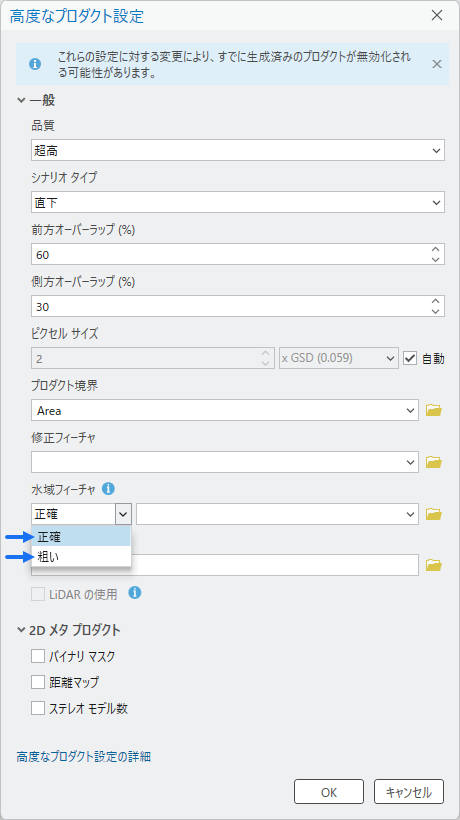

水域フィーチャ オプションには、正確 と 粗い の 2 つのオプションがあります。 プロジェクト エリア内の水文フィーチャの形状を正確に定義する 3D ポリゴンを追加するには、正確 オプションを使用します。 正確なポリゴンは、ArcGIS Image Analyst のステレオ表示モードを使用して作成できます。 正確な水域ポリゴンは、オープンデータ ポリシーを持つ、国の地図製作機関から生成することもできます。 さらに、DEM (数値標高モデル) の支援を受け、2D ヘッドアップ デジタイズ ツールで時間的に類似した、信頼性の高い、オルソ補正された画像を使用して作成することもできます。
粗い オプションは、単純化した 3D ポリゴンを水域フィーチャとして使用する場合に使用します。 単純化ポリゴンは、2D ヘッドアップ デジタイズ ワークフローで作成できます。 2D ヘッドアップ デジタイズを使用して正確なポリゴンまたは粗いポリゴンを作成する場合、水域フィーチャとして使用するには、まず 3D (x, y, z) に変換する必要があります。 2D フィーチャを 3D に変換する方法については、「2D および 3D フィーチャの概要」をご参照ください。 粗い水域フィーチャを使用する場合、最善の結果を得るには、ポリゴンの形状が水域フィーチャの形状に従う必要があります。
処理フォルダー で、参照ボタン
をクリックしてディスクを参照し、リアリティー マッピングの一時フォルダーの場所を定義します。2D または 3D プロダクトの生成に必要な一時ファイルがここに格納されます。
その他はすべてデフォルト値のままにし、OK をクリックします。
高度なプロダクト設定 ダイアログ ボックスが閉じられ、リアリティー マッピング プロダクト ウィザードの プロダクト生成の設定 ページに戻ります。
プロダクト生成の設定 ウィンドウで 次へ をクリックし、DTM 設定 ページに移動します。
地表分類 を展開します。
地表検出方法 で適切なオプションを選択します。
標準 - この方法では、保守的 な方法では通常取得されない地表地形の緩やかな起伏は検出できますが、積極的 な方法で検出される急な起伏は取得できません。 これがデフォルトです。
保守的 - この方法は、地表と低地の植生 (芝生や植え込みなど) を区別します。 この方法は、最小曲率を持つ地形に最適です。
積極的 - この方法は、標準 の方法では検出されない可能性のある急な起伏 (稜線、谷、道路の切り通しなど) を含む地面を検出します。 この方法は都市部では使用しないでください。このような使い方をすると、電柱、植生、建物の一部など、高さのある対象物が間違って地表として分類される可能性があります。 この方法は、平坦な農村部でも使用しないでください。
DTM を初めて作成する場合は、既存の地表を再使用 をオフのままにします。
低ノイズ ポイントの分類 チェックボックスをオンにします。
DTM を初めて作成する場合は、既存の低ノイズ ポイントを維持 をオフのままにします。
必要に応じて、地下の最小深さ に値を設定します。
この値よりも地下の距離が大きいポイントは、低ノイズ ポイントとして分類されます。 地下の最小深さ のデフォルト値は 0.25 メートルです。
高ノイズ ポイントの分類 チェックボックスをオフにします。
DTM を初めて作成する場合は、既存の高ノイズ ポイントを維持 をオフのままにします。
必要に応じて、地表からの最小高さ に値を設定します。
この値よりも地上の距離が大きいポイントは、高ノイズ ポイントに分類されます。 地表からの最小高さ のデフォルト値は 100 メートルです。

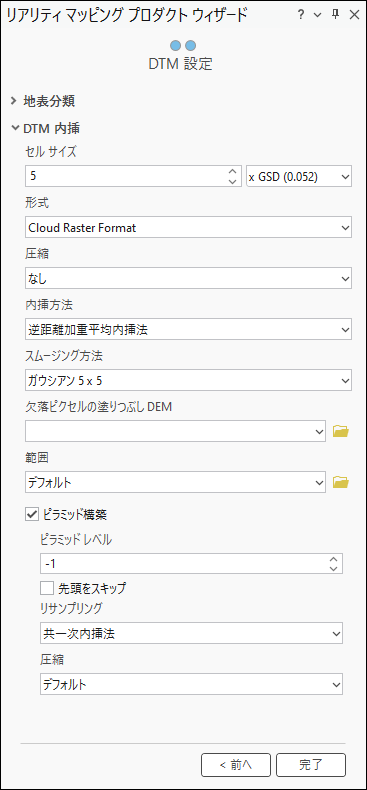

DTM 内挿 を展開します。
DTM に適した セル サイズ の値を設定します。
セル サイズ のデフォルト値は 5 x GSD です。
形式 で、ドロップダウン リストから値を選択します。
必要に応じて、圧縮 の値を選択します。
内挿方法 で 逆距離加重平均内挿法 などの値を設定します。
ドロップダウン リストから スムージング方法 の値を選択します。
完了 をクリックして、プロダクトの処理を開始します。
処理が完了したら、DTM プロダクトが次の場所に追加されます。
カタログ ウィンドウの
D+ TMsフォルダーの リアリティー マッピング コンテナーコンテンツ ウィンドウ、データ プロダクト カテゴリ、2D マップ ビュー。

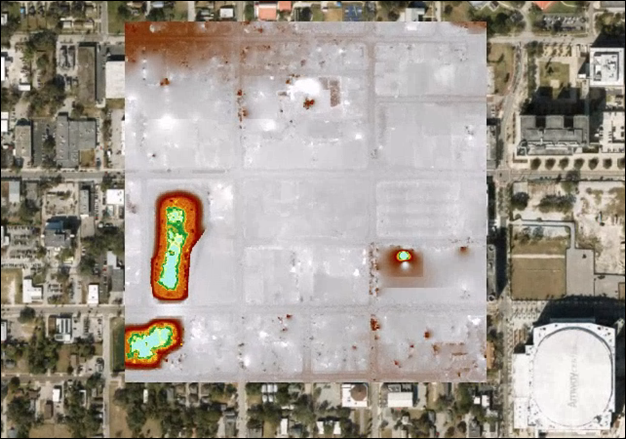

画像提供元: LeadAir。
