波長スキームの追加

通信ドメイン ネットワークにおいて、波長スキームは、ネットワーク フィーチャのモデリングとトレースに使用する標準化された光波長のセットを定義します。 各波長スキームは、粗波長分割多重 (CWDM) などの特定の多重化標準に対応し、各チャネルの名前と長さ (名目中心波長) を指定する属性を含みます。 波長スキームは、パスと回路のトレースによる波長反映などの操作をサポートするために、該当するネットワーク フィーチャに割り当てられます。

波長スキームを追加 ツールによって、ネットワーク内で波長ベースのトレースを実行するために必要な波長情報を含む波長スキームを作成できます。

要件

波長スキームを追加するには、次の要件が満たされている必要があります。

• 入力ユーティリティー ネットワーク パラメーターの値は、ユーティリティー ネットワーク バージョン 8 以降を参照する必要があります。

• 入力ユーティリティー ネットワーク パラメーターに指定したユーティリティー ネットワーク データセットには、通信ドメイン ネットワークを含める必要があります。

• 波長スキーム名 パラメーター値はドメイン ネットワーク内で一意でなければならず、256 文字を超えてはなりません。

• 波長 パラメーターの 波長名 プロパティ値は英数字で表され、10 文字を超えてはいけません。

• 波長 パラメーターの 波長長さ のプロパティ値は正の整数または double でなければなりません。

• 各波長スキームは最大 48 の一意の波長を表すことができます。

• エンタープライズ ジオデータベースを操作する場合、次の要件が満たされている必要があります。

  • 入力ユーティリティー ネットワーク パラメーター値は、データベース ユーティリティー ネットワークの所有者として、確立されたデータベース コネクションから取得する必要があります。

  • アクティブな ArcGIS Enterprise ポータル アカウントは、ポータル ユーティリティー ネットワークの所有者である必要があります。

  • ネットワーク トポロジーは、有効化または無効化できます。 トポロジーを有効化したら、波長スキームに対する変更を反映させるために、フィーチャ サービスを再起動します。

  ライセンス:

  アクティブなポータル アカウントは、エンタープライズ ジオデータベースでユーティリティー ネットワークを作成、公開、編集するための ArcGIS Advanced Editing ユーザー タイプ エクステンションのライセンスが割り当てられている必要があります。

例

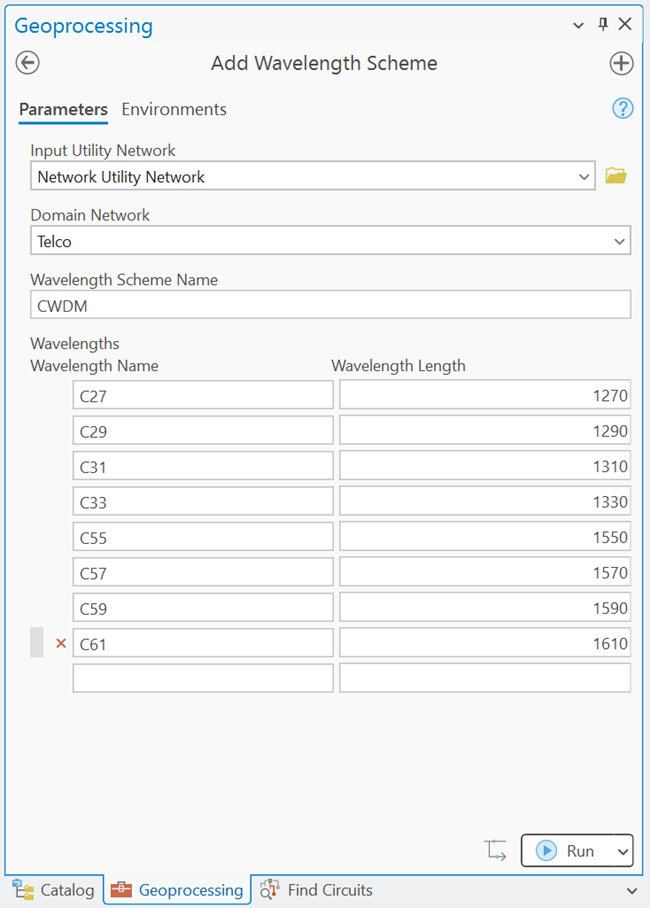

粗波長分割多重 (CWDM) に関連付けられた波長をモデリングするために、新しい波長スキームが作成されました。

![粗波長分割多重 (CWDM) の波長スキームをモデリングする波長スキームの追加ジオプロセシング ツール](images/Add-wavelength-scheme-gp-example1.png)

ユーティリティー ネットワークへの波長スキームの追加

ユーティリティー ネットワークに波長スキームを追加するには、次の手順を実行します。

1. 解析 タブの ジオプロセシング グループで、ツール をクリックして、ジオプロセシング ウィンドウを開きます。

2. ジオプロセシング で、波長スキームの追加 を検索して選択します。

3. 入力ユーティリティー ネットワーク パラメーターでユーティリティー ネットワークを指定します。

4. ドメイン ネットワーク パラメーターで通信ドメイン ネットワークを指定します。

5. 波長スキーム名 パラメーターで、波長スキームの名前を入力します。

6. 波長 パラメーターで、波長名 および 波長長さ プロパティの値を入力し、そのスキームの波長情報を定義します。

   波長名 プロパティには、波長スキーム内の波長の名前を入力します。 これは波長を表す文字列です。 たとえば、Channel 1 や 1270nm などです。

   波長長さ プロパティには、波長の長さをナノメートル単位で入力します。 たとえば、1270 や 1550.00 などです。

7. 実行 をクリックします。

   ユーティリティー ネットワークと Network_<ID>_WavelengthScheme コード値ドメインに波長スキームが追加されます。
