通信ドメイン ネットワーク

通信業界のワークフローと格納モデルは、他のユーティリティー ドメインとは異なります。 従来のドメイン ネットワークと違って、通信ドメイン ネットワークは、多数のフィーチャの管理に伴う複雑性に対処し、通信事業に関連した高度な回路モデリング要件を満たすように設計されています。

通信ドメイン ネットワークは、スキーマで回路管理テーブルを採用している点で従来のドメイン ネットワークとは異なり、ネットワークのエレメント間の専用パスを表すコンポーネントのコレクションをモデル化して管理することができます。 この種のドメイン ネットワークはサブネットワーク管理に対応していませんが、その代わりに、ネットワーク内の回路を管理できるさまざまなツールとコマンドを採用しています。

通信ドメイン ネットワークは、ジャンクション オブジェクト、エッジ オブジェクト、関連付けのグループ化の概念に対応しています。 このため、1 つのレコードを使用して、トポロジーと属性を共有する行の論理的なコレクションをモデル化することができます。 たとえば、グループ化した 1 つのエッジ オブジェクトを使用して、グループに含まれているエンティティーの数を伝達するためのグループが始まる場所 (最初のユニット) やグループが終わる場所 (最後のユニット) など、一連のユニットに関する情報を伝えるグループ化スキーマで、1 つのファイバー ケーブル内の 96 のファイバー ストランドすべてをモデル化できます。

ユニット識別子を使用する方法の詳細

通信ドメイン ネットワーク内のクラス

通信ドメイン ネットワークをユーティリティー ネットワークに追加すると、グループ化、配色、外部キーに基づく関連付けに対応するために、属性フィールドが非空間ジャンクションおよびエッジ オブジェクトと関連付けテーブルに追加されます。 回路を管理するために回路管理テーブルが作成され、ドメイン ネットワーク内の非空間オブジェクトと関連付けのステータスを管理するためにダーティー オブジェクト テーブルが作成されます。

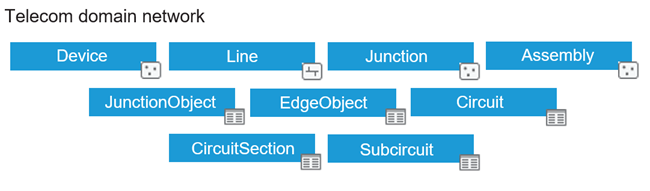

それぞれの通信ドメイン ネットワークは、通信ドメイン ネットワークの追加 ツールで通信ドメイン ネットワークを作成した際に作成された 4 つのフィーチャクラス (デバイス、ライン、ジャンクション、アセンブリー) と 5 つのテーブル (JunctionObject、EdgeObject、Circuit、CircuitSection、Subcircuit) で構成されています。 これらのクラスは、従来のドメイン ネットワークのスキーマとは異なるスキーマがあり、ユーティリティー ネットワークでの使用を目的としてシステム フィールドに割り当てられたシステム提供の属性ドメインで作成されます。 これらのフィールドを使用するには、追加の構成が必要になります。

4 つのフィーチャクラスを次に示します。

• デバイス - スイッチ、光ネットワーク ターミナル、アンテナなどの設備ポイント フィーチャを表します。 これらは、リソースが通過するコンパクトなフィーチャであり、相互に作用します。 たとえば、スイッチは、リクエスト先を特定して、データの経路設定を制御し、光ネットワーク ターミナルは、ファイバーから取得した信号をデバイスで使用可能な形式に変換します。 デバイスを他のデバイス、ジャンクション、ラインに接続できます。 デバイスは、アセンブリーに収容できるだけでなく、格納器の役割を果たす構造物ジャンクション、構造物ライン、構造物境界に収容することもできます。 また、ネットワーク内の他のフィーチャとオブジェクトをデバイスに含めることもできます。 ジャンクション ユニット格納器カテゴリーが割り当てられている場合は、Next unit ID 属性フィールドでユニット識別可能として割り当てられているグループ化されたオブジェクトのユニット識別子 (ユニット ID) を管理できます。

• ライン - ケーブルや無線パスなどの線形フィーチャを表します。 これらのラインを通ってリソースが配布されます。 エッジ ユニット格納器カテゴリーが割り当てられている場合は、Next unit ID 属性フィールドでユニット識別可能として割り当てられているグループ化されたオブジェクトのユニット ID を管理できます。 エッジ ユニット格納器カテゴリーが割り当てられているフィーチャによって、Max content unit ID フィールドを使用してその格納階層内のフィーチャのユニット数が制限されます。

• ジャンクション - スラック ループ、スプライス閉鎖、ライザーなどのフィーチャを経由してラインがラインに接続される場所を表します。 ジャンクション フィーチャの主な使用方法は、デバイスまたはラインを中間の頂点で別のラインに接続できるようにすることです。 ジャンクションは、ネットワーク内のすべてのフィーチャの接続を終了させるために、必要に応じて配置します。

• アセンブリー - 他のデバイス、ジャンクション、ラインが収容されている設備を表します。 空間フィーチャで設備の内部をモデル化する場合に使用されます。 デバイス フィーチャと同様に、アセンブリー フィーチャは、小規模なフィーチャですが、アセンブリーに他の重要なデバイスが収容される点が異なります。 アセンブリーは、マップ上に 1 つのシンボルを表示し、さらに内部フィーチャとその接続をモデル化するのに役立ちます。 アセンブリーの内部フィーチャは、マップ上またはダイアグラム ビュー内に表示できます。 アセンブリー フィーチャの例として、パッチ パネルやスプリッターなどがあります。

5 つのテーブルは次のとおりです。

• JunctionObject - デバイス、ジャンクション、その他のネットワーク フィーチャに収容されているシャーシ、ポート、スプライスなどの非空間ジャンクション オブジェクトを表します。 ジャンクション オブジェクトには他のジャンクション オブジェクトを含めることもできます。 ジャンクション ユニット格納器カテゴリーが割り当てられている場合は、Next unit ID 属性フィールドでユニット識別可能として割り当てられているグループ化されたオブジェクトのユニット識別子を管理できます。

• EdgeObject - ラインに収容されている銅線、ファイバー ストランド、無線信号などの非空間エッジ オブジェクトを表します。 また、他のフィーチャとオブジェクトをエッジ オブジェクトに含めることもできます。 エッジ ユニット格納器カテゴリーが割り当てられている場合は、Next unit ID 属性フィールドでユニット識別可能として割り当てられているグループ化されたオブジェクトのユニット識別子を管理できます。 エッジ ユニット格納器カテゴリーが割り当てられているオブジェクトによって、Max content unit ID フィールドを使用してその格納階層内のフィーチャのユニット数が制限されます。

• Circuit - システムが管理する回路管理テーブルであり、通信ドメイン ネットワーク内で一意の名前が付けられた回路が含まれています。

• CircuitSection - システムが管理する回路管理テーブルであり、回路を構成しているセクションの一連の位置に関する情報が格納されています。 このテーブルの各レコードは、セクションで使用する一連の位置 (始点、停止点、バリア、またはサブ回路) を表します。

• Subcircuit - システムが管理する回路管理テーブルであり、別の回路を定義するために回路を細分化する方法を表します。

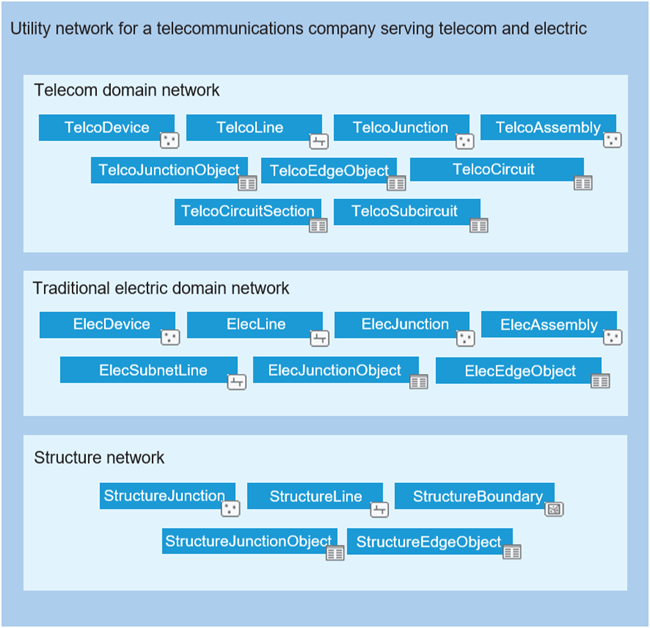

次の図は、通信ドメイン ネットワークと従来の電気ドメイン ネットワークを併用して顧客にサービスを提供している電気通信会社のユーティリティー ネットワーク内のクラスを示しています。

ドメイン ネットワーク クラスの名前

それぞれのクラス名には、通信ドメイン ネットワークに付けた名前が接頭辞として付けられます。 また、各ドメイン ネットワーク クラスに適用されるドメイン ネットワークを作成する際には、エイリアス名を定義できます。 たとえば、TelcoDevice フィーチャクラスには、Telco device というデフォルト エイリアス名が設定されます。 通信ドメイン ネットワークに含まれているクラスを次の表に示します。

次の表は、Telco という通信ドメイン ネットワーク内のクラスの名前とエイリアスの例を示しています。

通信ドメイン ネットワーク内のクラス名

クラス接尾辞名	クラス名	クラスのエイリアス
Device	TelcoDevice	Telco Device
Line	TelcoLine	Telco Line
Assembly	TelcoAssembly	Telco Assembly
Junction	TelcoJunction	Telco Junction
EdgeObject	TelcoEdgeObject	Telco Edge Object
JunctionObject	TelcoJunctionObject	Telco Junction Object
Circuit	TelcoCircuit	Telco Circuit
CircuitSection	TelcoCircuitSection	Telco Circuit Section
Subcircuit	TelcoSubcircuit	Telco Subcircuits

通信ドメイン ネットワークの属性

通信業界の多くのコンポーネントと設備は非空間オブジェクトとして表されます。 このようなファイバー システムのモデリングには、データ容量の観点から独自の課題があります。 これらの課題に対処し、通信ドメイン ネットワークへのネットワーク フィーチャの格納に使用するレコードの数を減らすために、次のシナリオでは、関連付けテーブルを使用する代わりに、外部キー フィールドを使用して、ドメイン ネットワーク クラス上の関連付けをモデル化します。

• ジャンクション-エッジ接続性の関連付け - 外部キーを使用して、エッジ オブジェクトの両側でジャンクション-エッジの始点とジャンクション-エッジの終点の接続性を確立します (FromSourceID、FromGlobalID、FromFirstUnit、FromLastUnit、ToSourceID、ToGlobalID、ToFirstUnit、ToLastUnit フィールドを使用)。

• 格納の関連付け - 外部キーを使用して、すべてのドメイン ネットワーク クラス上の ContainerSourceID フィールドと ContainerGlobalID フィールドで格納の関連付けをモデル化します。

  注意:

  外部キー ベースのストレージでは、1 つのフィーチャに対して複数の格納器を表すことができません。 格納の関連付けを追加する場合、格納物フィーチャに格納器がすでに含まれている場合は、格納物フィーチャが関連付けテーブルに追加され、ContainerSourceID フィールドが Association の Sentinel 値で更新され、ContainerGlobalID フィールドは NULL になります。

通信ドメイン ネットワークに含まれているすべてのクラスは、次の属性を共有します。

フィールド名	フィールド エイリアス	説明
ASSETGROUP	アセット グループ	フィーチャ タイプの主要な分類を持つサブタイプ フィールド。
ASSETTYPE	Asset type	各アセット グループ タイプの属性ドメインとして実装される、補助的な分類を持つフィールド。
ASSOCIATIONSTATUS	Association status	フィーチャが属している関連付けのタイプ、リレーションシップにおける、そのフィーチャの役割、格納物フィーチャの表示プロパティを説明します。 詳細については、「関連付け」と「関連付けステータス属性」をご参照ください。
CONFLICTCONTAINERSTATE	競合格納器の状態	競合格納器で使用され、最後のリコンサイル操作以降にフィーチャの格納物が変更されたかどうかを表します。
PARTITIONID	パーティション ID	フィーチャのパーティション ID です。 このフィールドは現在使用されておらず、トレースやネットワーク管理の将来的な強化をサポートするために含まれています。

注意:

グローバル ID と編集情報の記録が有効になっている場合は、さらにフィールドが追加されます。

Device クラスと Junction クラスのフィーチャには、次の属性もあります。

フィールド名	フィールド エイリアス	説明
CONTAINERSOURCEID	Container source ID	該当するフィーチャが格納物になっている格納器のソース ID。 格納の関連付けのモデル化に使用する外部キー属性です。
CONTAINERGLOBALID	Container global ID	該当するフィーチャが格納物になっている格納器のグローバル ID。 格納の関連付けのモデル化に使用する外部キー属性です。

Device クラスのフィーチャには、次の属性もあります。

フィールド名	フィールド エイリアス	説明
NEXTUNITID	Next unit ID	デバイスがユニット格納器として構成されている場合は、このシーケンスを使用して、フィーチャの格納階層内でグループ化されたユニット識別可能オブジェクトに次のユニット識別子の値が割り当てられます。

Assembly クラスのフィーチャには、次の追加属性があります。

フィールド名	フィールド エイリアス	説明
CONTAINERSOURCEID	Container source ID	該当するフィーチャが格納物になっている格納器のソース ID。 格納の関連付けのモデル化に使用する外部キー属性です。
CONTAINERGLOBALID	Container global ID	該当するフィーチャが格納物になっている格納器のグローバル ID。 格納の関連付けのモデル化に使用する外部キー属性です。

Line クラスのフィーチャには、次の追加属性があります。

フィールド名	フィールド エイリアス	説明
FLOWDIRECTION	Flow direction	ラインのデジタイズ方向を使用してフローをモデル化する際に、リソースのフローがラインのデジタイズ方向に沿っているか、反デジタイズ方向になっているか、またはフローが不定であるかどうかを示します。 詳細については、「ユーティリティー ネットワークのフロー方向」をご参照ください。 注意: ユーティリティー ネットワーク バージョン 7 以降
CONTAINERSOURCEID	Container source ID	該当するフィーチャが格納物になっている格納器のソース ID。 格納の関連付けのモデル化に使用する外部キー属性です。
CONTAINERGLOBALID	Container global ID	該当するフィーチャが格納物になっている格納器のグローバル ID。 格納の関連付けのモデル化に使用する外部キー属性です。
MAXCONTENTUNITID	Max content unit ID	フィーチャのコンテンツで使用できる最も高いユニット識別子の値。 エッジ ユニット格納器ネットワーク カテゴリーが割り当てられたアセット タイプにのみ適用されます。
COLORSCHEME	Color scheme	ライン フィーチャに使用する配色を示します。 デフォルトは Unknown です。

JunctionObject テーブルには、次の追加属性があります。

フィールド名	フィールド エイリアス	説明
CONTAINERSOURCEID	Container source ID	該当するオブジェクトが格納物になっている格納器のソース ID。 格納の関連付けのモデル化に使用する外部キー属性です。
CONTAINERGLOBALID	Container global ID	該当するオブジェクトが格納物になっている格納器のグローバル ID。 格納の関連付けのモデル化に使用する外部キー属性です。
FIRSTUNIT	First unit	連続グループの最初のユニット。 オブジェクトで表されるユニットのグループ (または範囲) 内の最初のユニットの識別に使用されます。
LASTUNIT	Last unit	連続グループ内の最後のユニット。 オブジェクトで表されるユニットのグループ (または範囲) 内の最後のユニットの識別に使用されます。 格納されているオブジェクト内のユニットの合計数が格納物の容量を超えないようにして、接続性を確立するために検証で使用されます。
NEXTUNITID	Next unit ID	オブジェクトがユニット格納器として構成されている場合は、このシーケンスを使用して、ジャンクション オブジェクトの格納階層内でグループ化されたユニット識別可能オブジェクトに次のユニット識別子の値が割り当てられます。
WAVELENGTHSCHEME	Wavelength scheme	ジャンクション オブジェクトに割り当てられている波長スキームを示します。 波長スキームは、通信ドメイン ネットワーク内の一連のフィーチャ (例: CWDM や DWDM) に対してサポートされている波長を定義するために使用されます。
WAVELENGTHS	Wavelengths	ジャンクション オブジェクトに割り当てられている波長値を示します。

EdgeObject テーブルには、次の追加属性があります。

フィールド名	フィールド エイリアス	説明
FLOWDIRECTION	Flow direction	ラインのデジタイズ方向を使用して、フローをモデル化する際に、リソースのフローが、ラインのデジタイズ方向に沿っているか、または反デジタイズ方向か、あるいはフローが不定であるかどうかを示します。 詳細については、「ユーティリティー ネットワークのフロー方向」をご参照ください。 注意: ユーティリティー ネットワーク バージョン 7 以降
CONTAINERSOURCEID	Container source ID	該当するオブジェクトが格納物になっている格納器のソース ID。 格納の関連付けのモデル化に使用する外部キー属性です。
CONTAINERGLOBALID	Container global ID	該当するオブジェクトが格納物になっている格納器のグローバル ID。 格納の関連付けのモデル化に使用する外部キー属性です。
FROMSOURCEID	From source ID	始点側に接続されているジャンクション オブジェクトのソース ID。 接続性の関連付けのモデル化に使用する外部キー属性です。
FROMGLOBALID	From global ID	始点側に接続されているジャンクション オブジェクトのグローバル ID。 接続性の関連付けのモデル化に使用する外部キー属性です。
FROMFIRSTUNIT	From first unit	始点側のグループの最初のユニット ID。 接続性の関連付けのモデル化に使用する外部キー属性です。
FROMLASTUNIT	From last unit	始点側のグループの最後のユニット ID。 接続性の関連付けのモデル化に使用され、を外部キー属性です。関連付けの始点側で接続された、連続するグループ内のオブジェクトの数を定義するために FROMFIRSTUNIT 属性とともに使用されます。
TOSOURCEID	To source ID	終点側に接続されているジャンクション オブジェクトのソース ID。 接続性の関連付けのモデル化に使用する外部キー属性です。
TOGLOBALID	To global ID	終点側に接続されているジャンクション オブジェクトのグローバル ID。 接続性の関連付けのモデル化に使用する外部キー属性です。
TOFIRSTUNIT	To first unit	終点側のグループの最初のユニット ID。 接続性の関連付けのモデル化に使用する外部キー属性です。
TOLASTUNIT	To last unit	終点側のグループの最後のユニット ID。 接続性の関連付けのモデル化に使用され、を外部キー属性です。関連付けの終点側で接続された、連続するグループ内のオブジェクトの数を定義するために TOFIRSTUNIT 属性とともに使用されます。
FIRSTUNIT	First unit	連続グループの最初のユニット。 エッジ オブジェクト (設備のユニット ID) で表されるユニットのグループ (または範囲) 内の最初のユニットの識別に使用されます。
LASTUNIT	Last unit	連続グループの最後のユニット。 エッジ オブジェクト (設備のユニット ID) で表されるユニットのグループ (または範囲) 内の最後のユニットの識別に使用されます。 格納されているエッジ オブジェクト内のユニットの合計数がそのオブジェクトの容量を超えないようにして、接続性を確立するために検証で FIRSTUNIT 属性とともに使用されます。
NEXTUNITID	Next unit ID	オブジェクトがユニット格納器として構成されている場合は、このシーケンスを使用して、エッジ オブジェクトの格納階層内でグループ化されたユニット識別可能オブジェクトに次のユニット識別子の値が割り当てられます。
MAXCONTENTUNITID	Max content unit ID	オブジェクトのコンテンツで使用できる最も高いユニット識別子の値。 エッジ ユニット格納器ネットワーク カテゴリーが割り当てられたアセット タイプにのみ適用されます。
RECORDTYPE	Record type	該当するエッジ オブジェクトが表すグループのタイプ (グループ解除済み、ケーブル、接続など)。 この属性を使用すると、オブジェクトのグループ化属性を正しく解釈できるようになります。 デフォルトは Ungrouped です。
COLORSCHEME	Color scheme	エッジ オブジェクトに使用する配色を示します。 デフォルトは Unknown です。
WAVELENGTHSCHEME	Wavelength scheme	エッジ オブジェクトに割り当てられている波長スキームを示します。 波長スキームは、通信ドメイン ネットワーク内の一連のフィーチャ (例: CWDM や DWDM) に対してサポートされている波長を定義するために使用されます。
WAVELENGTHS	Wavelengths	エッジ オブジェクトに割り当てられている波長値を示します。

最初の通信ドメイン ネットワークで作成された 3 つの回路管理テーブル (Circuit、CircuitSection、および Subcircuit) ごとに独自のスキーマと特性があります。 詳細については、「回路管理テーブル」をご参照ください。
