従来のドメインネットワーク

ドメインネットワークに含まれているネットワークフィーチャを経由して、分配されたリソースが、利用者に流れます。

従来のドメインネットワークは、サブネットワーク管理によって、ユーティリティーリソースをモデル化するために使用されます。このドメインネットワークタイプは、シンクベースのシステム (ポンプ場や水処理プラントをコントローラーとしてモデル化する雨水または下水システムなど) や、ソースベースのシステム (回路ブレーカーや変圧器がフローのソースをモデル化する配電システムなど) のモデリングに最適です。

従来のドメインネットワークには、次の 5 つのフィーチャクラスと 2 つのテーブルが用意されています。リソースが流れるライン。リソースのフローを制御するデバイス。フィーチャが接続されている場所に配置されたジャンクション。一連のライン、ジャンクション、およびデバイスを表すアセンブリー。リソースのフローの範囲を定義するサブネットワークライン。

ドメインネットワーク内のクラス

それぞれの従来のドメインネットワークは、ドメインネットワークの追加 ツールを使用してドメインネットワークを追加した時点で作成された 5 つのフィーチャクラスと 2 つのテーブル (Device、Line、Junction、Assembly、SubnetLine、JunctionObject、および EdgeObject) で構成されています。これらのクラスは、ユーティリティーネットワークでの使用を目的として、システムフィールドに割り当てられたシステムが提供する属性ドメインで作成されます。また、これらのフィーチャクラスを使用するための追加構成が必要です。それ以外のクラスをドメインネットワークに追加することはできません。

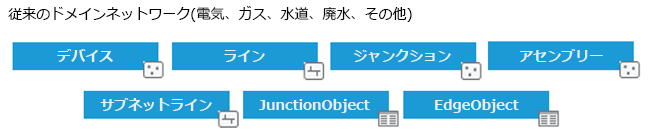

従来のドメインネットワーク内のクラス

5 つのフィーチャクラスを次に示します。

Device - バルブ、メーター、変圧器、スイッチなどのポイントフィーチャを表します。これらは、小規模なフィーチャであり、これらのフィーチャを経由して、ユーティリティーリソースが流れます。デバイスは、さまざまな方法で、リソースに効果を与えることができます。たとえば、バルブは、水の流れを制御し、変圧器は、電圧レベルを変換し、メーターは、顧客が消費したガス、水、電力を計測します。デバイスに明確なエントリーポイントがある場合は、デバイスにターミナルを設定することができます。デバイスを他のデバイス、ジャンクション、ラインに接続できます。デバイスは、アセンブリーに収容できるだけでなく、格納器の役割を果たす構造物ジャンクション、構造物ライン、構造物境界に収容することもできます。
Line - ワイヤやパイプなどの線形フィーチャを表します。これらのラインは、ガス、水道、電気、通信などのユーティリティーリソースを分配します。
Junction - ラインがラインに接続される場所、またはラインがデバイスに接続される場所を表します。ジャンクションフィーチャの主な使用方法は、デバイスまたはラインを中間の頂点で、別のラインに接続できるようにすることです。ジャンクションは、ユーティリティーネットワークのすべてのフィーチャの接続を終了させるために、必要に応じて配置します。
Assembly - 他のフィーチャが収容されたポイントフィーチャを表します。デバイスフィーチャと同様に、アセンブリーフィーチャは、小規模なフィーチャですが、アセンブリーに他の重要なデバイスが収容される点が異なります。アセンブリーは、マップ上に 1 つのシンボルを表示し、さらに内部フィーチャとその接続をモデル化するのに役立ちます。アセンブリーの内部フィーチャは、マップ上またはダイアグラムビュー内に表示できます。アセンブリーフィーチャの例として、開閉装置、変圧器バンク、ポンプ組立体などがあります。
SubnetLine - リソースのフローの現在の範囲を定義する一連のサブネットワークラインを表します。サブネットワークは、水道事業とガス事業では、圧力ゾーンと呼ばれ、電力事業では、回路または給電線と呼ばれます。サブネットワークは、ドメインネットワーク内の他のフィーチャのように直接編集できません。代わりに、サブネットワークを更新するコマンドで生成されます。このコマンドは、サブネットワークコントローラー (変電所や貯水槽など) から、すべてのデバイスとラインを経由して、消費されるか、スイッチやバルブなどの遮断装置によってブロックされるまでのリソースのフローをトレースします。開閉装置によって、サブネットワークは、頻繁に切り替わり、要求に応じて、すばやく再生成されることがあります。

2 つのテーブルは次のとおりです。

JunctionObject - 収容されるか他のネットワークフィーチャと関連付けられる、ラックやポートなどの非空間ジャンクションオブジェクトを表します。オブジェクトに明確なエントリーポイントがある場合は、ジャンクションオブジェクトにターミナルを設定することができます。
EdgeObject - ケーブル内のファイバーなどの非空間エッジオブジェクトを表します。ケーブルに含まれる可能性がある大量のフィーチャのために、これらは、テーブルに格納されます。

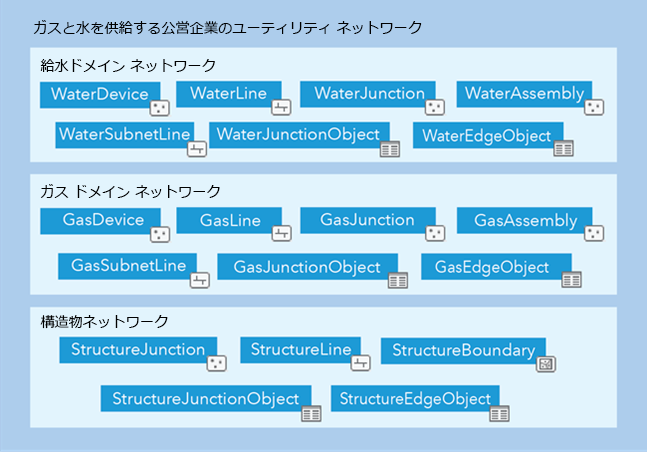

ユーティリティーネットワークは、1 つ以上のドメインネットワークと 1 つの構造物ネットワークで構成されます。次の図は、従来のガスと水道のドメインネットワークを使用して顧客にサービスを提供する公営企業のユーティリティーネットワークに含まれるクラスを示します。

公営企業の一連のドメインネットワークの例

ドメインネットワーククラスの名前

クラスに付ける名前は、すべてのドメインネットワークで共通です。これらの名前を見分けられるように、それぞれのクラス名には、ドメインネットワークの名前が接頭辞として付けられます。従来のドメインネットワークに含まれているクラスを次の表に示します。また、ドメインネットワークが作成されるときに、各クラスにエイリアス名が割り当てられます。たとえば、GasDevice フィーチャクラスのデフォルトのエイリアス名は Gas device です。このエイリアス名は、変更することができます。

次の表に、従来のガスドメインネットワークのクラスの名前とエイリアスの例を示します。

従来のガスドメインネットワーク内のクラス名


クラス接尾辞名	クラス名	クラスのエイリアス
`Device`	GasDevice	Gas Device
`Line`	GasLine	Gas Line
`Assembly`	GasAssembly	Gas Assembly
`Junction`	GasJunction	Gas Junction
`SubnetLine`	GasSubnetLine	Gas Distribution
`EdgeObject`	GasEdgeObject	Gas Edge Object
`JunctionObject`	GasJunctionObject	Gas Junction Object
