アーキテクチャ

層とサブネットワークを使用してユーティリティ ネットワークを構築すると、 従来のドメイン ネットワーク のユーティリティ ネットワーク ツールとコマンドに組み込まれている高度な機能を使用できます。 この構造によって、ユーティリティ ネットワークは、システムの他の部分に関連するフィーチャに関する情報を管理することができます。

従来のドメイン ネットワークで構成されたユーティリティ ネットワークの主なアーキテクチャの要素とプロパティは次のとおりです。

• 従来のドメイン ネットワークのプロパティ - 層定義およびサブネットワーク コントローラー タイプ

• [層グループ] - 階層型ドメイン ネットワークのみ

• [層] - ランク、トポロジ タイプ、およびサブネットワーク定義

• [サブネットワーク] - サブネットワーク名およびサブネットワーク コントローラー

• [サブネットワーク コントローラー] - コントローラー名

各エレメントには、さまざまなタイプのシステムをモデル化し、従来のドメイン ネットワーク内のサブネットワークの特性や構成を定義できるプロパティがあります。 これらの特性は、トレース タスク、サブネットワークの管理、ダイアグラム イベント、およびエクスポート操作で利用できます。

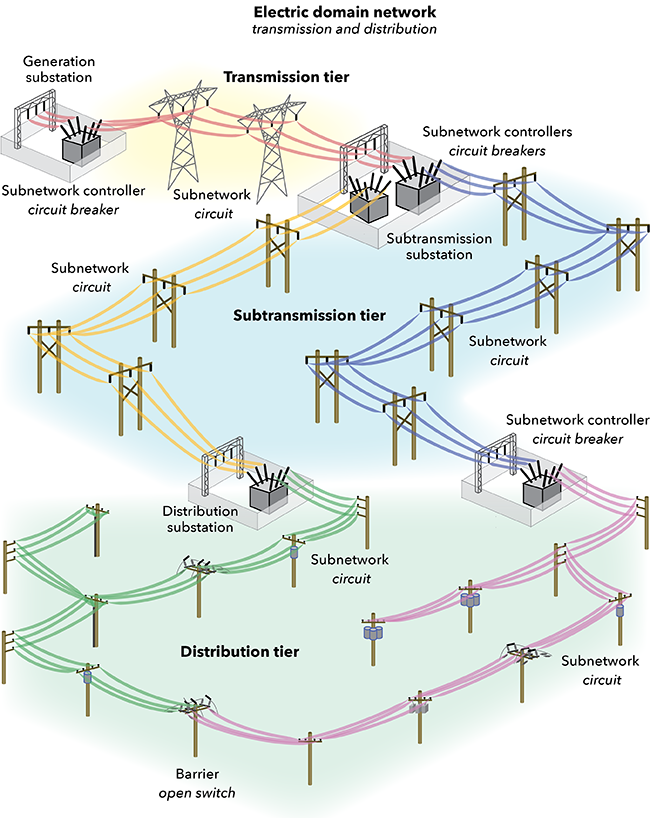

ユーティリティ ネットワークには、電気、ガス、水道、排水会社の構築方法と対応した構造があります。 以下に、電気ユーティリティが電圧レベルによってどのように構築されているかを示す簡単な例を示します。 ユーティリティ ネットワークの構造には、一般的な電圧範囲、回路のサブネットワーク、各サブネットワークの始点のサブネットワーク コントローラーに対応する層が含まれています。 サブネットワークは、ラインの端点またはバリアで終了し、現在のスイッチとバルブの開閉ステータスをモデル化できます。
