境界配置スタイルを使用したラベリング

Maplex ラベル エンジンの 境界配置 スタイルを使用したラベリングでは、ポリゴン周辺の周長内に、ラベル (通常は隣接ポリゴンの対応するラベル) を配置します。 繰り返し間隔を指定して境界の長さに沿ってラベルを繰り返し、境界からのオフセット距離を指定してラベルを配置できます。 隣接ポリゴンがないと、1 辺の境界に沿ったラベリングを許可 オプションがオンでない場合は、ラベルは配置されません。

ポリゴン境界のオプション

ポリゴン境界のオプションは次のとおりです:

• 1 辺の境界に沿ったラベリングを許可 - このオプションを使用すると、隣接ポリゴンがない場合に、ポリゴン境界上にラベルを配置できます。

  • ライン上の中央の位置 - このオプションは、1 辺の境界に沿ったラベリングを許可 チェックボックスがオンの場合にのみ利用できます。 このオプションを使用すると、ラベルは 1 辺の境界上の中央に配置されます。 隣接ポリゴンがある場合、ラベルは境界からのオフセットに配置されます。

• ポリゴン ホールの境界にラベリングを許可 - このオプションを使用すると、内部ポリゴンがあるポリゴン ホールの境界に沿って配置されます。 これはデフォルトでオンになっています。 内部ポリゴンがないポリゴン ホールにラベリングするには、1 辺の境界に沿ったラベリングを許可 オプションもオンにする必要があります。

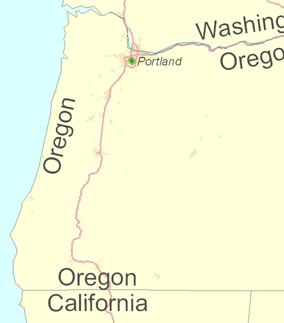

次の図は、境界配置 スタイルを使用してラベル付けされたワシントン州、オレゴン州、カリフォルニア州を示しています。 1 辺の境界に沿ったラベリングを許可 オプションは有効になっています。

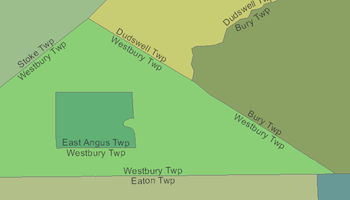

ポリゴン ホールをラベリングするには、ポリゴン ホールの境界にラベリングを許可 チェックボックスをオンにします。 次のタウンシップの図に、このパラメーターを示します。 ホールが空の場合は、1 辺の境界に沿ったラベリングを許可 チェックボックスもオンにする必要があります。

1. Maplex ラベル エンジンが有効化されていることを確認します。

2. ラベル別にリスト で コンテンツ ウィンドウの表示を利用すると、非常に効果的です。 ラベル別にリスト タブ をクリックします。

3. コンテンツ ウィンドウでラベル クラスを選択して、ラベリング タブをクリックします。

4. ラベリング タブの ラベルの配置 グループで ラベル配置プロパティ をクリックします。

5. ラベリング ウィンドウで、位置 をクリックして 位置 タブ をクリックします。

6. 配置 を展開します。

7. ドロップダウン リストから 境界配置 を選択します。

   境界配置 スタイルを選択すると、ラベル位置が 境界に沿って配置 に変わります。 これは、境界配置 スタイルの配置位置が 1 つしかないためです。

8. 必要な場合は、1 辺の境界に沿ったラベリングを許可 チェックボックスをオンにします。

   1. 必要な場合は、ライン上の中央の位置 チェックボックスをオンにします。 このオプションは、1 辺の境界に沿ったラベリングを許可 チェックボックスがオンの場合にのみ利用できます。

9. 必要な場合は、ポリゴン ホールの境界にラベリングを許可 チェックボックスをオンにします。
