ルートとメジャーによる複数のポイント イベントの追加

Location Referencing ライセンスで利用可能。

ルートの特性は、ルートに沿ったメジャーの情報を持つポイント イベントとして表すことができます。 複数のポイント イベントを追加 ツールを使用して、複数のポイント イベントを一度に作成できます。

複数のポイント イベントを追加

以下の例は、複数のポイント イベントを追加するワークフローです。

次の図は、ルート属性を示したものです。 ルート (Route1) のメジャーは 0 ～ 20 です。

次の表は、ルート属性の詳細を示しています。

ルート ID	開始日	終了日
Route1	1/1/2000

1. ArcGIS Pro でマップを開き、ポイント イベントを追加する位置にズームします。

2. Location Referencing タブをクリックし、イベント グループで、追加 > 複数のライン イベント の順にクリックします。

   複数のポイント イベントを追加 ウィンドウが表示されます。



   ルートとメジャー 方法を使用し、メジャーの位置は選択したルートのメジャー値に基づきます。

3. 次へ をクリックします。

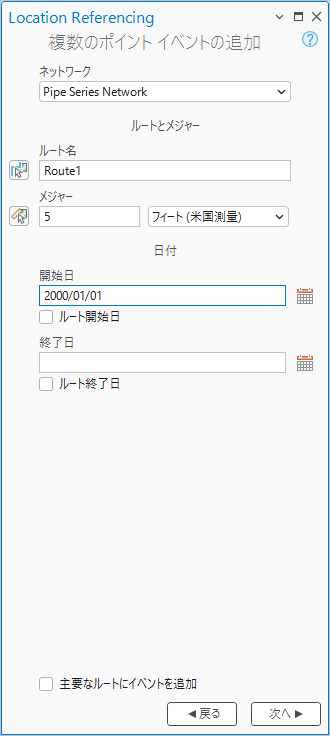

   ルートとメジャー セクションと 日付 セクションが 複数のポイント イベントの追加 ウィンドウに表示されます。



4. ネットワーク ドロップダウン矢印をクリックし、イベント レイヤーのソースであるネットワークを選択します。

5. 次のいずれかの手順を実行して、ポイント イベントを作成するルートを指定します:

   • ルート名を ルート名 テキスト ボックスに入力します。

   • マップからルートを選択 をクリックし、ポイント イベントを追加するルート上のポイントをクリックします。

   新しいメジャーを選択するには、マップからメジャーを選択 をクリックし、ルート メジャーをクリックします。

   メジャーは最初、クリックしたルート ロケーションを使用して入力されています。

   ヒント:

   マップからルートを選択 または マップからメジャーを選択 をクリックした後、ルートにポインターを合わせると、ポインターの位置のルートおよびメジャーを確認できます。

   ルートとメジャーの情報を表示するためのマップ縮尺オプションの設定の詳細

   .

   注意:

   ロックの取得やリコンサイルに関するメッセージが表示された場合、競合の防止が有効になっています。

   ルートが選択された後、ルートのロックが別のバージョンの現在のユーザーによって取得され、その解除可能ステータスが yes の場合、ツールはルート ロックを解除しようとします。

6. 次のいずれかの手順を実行して新しいロケーションを指定します。

   • メジャー テキスト ボックスに値を入力します。

   • マップからルートを選択 をクリックし、マップ上のルートに沿ったメジャー値をクリックします。

   メジャーが入力されると、マップのメジャーの位置に緑のドットが表示されます。

7. 開始日のデフォルト値は現在の日付ですが、次のいずれかの手順で日付を変更できます。

   • 開始日 テキスト ボックスに、開始日を入力します。

   • カレンダー をクリックして、開始日を選択します。

   • ルート開始日 チェックボックスをオンにします。

8. 必要に応じて、次のいずれかを実行して、ポイント イベントの終了日を指定します。

   • 終了日 テキスト ボックスに、終了日を入力します。

   • カレンダー をクリックして、終了日を選択します。

   • ルート終了日 チェックボックスをオンにします。

   終了日を入力しないと、イベントはイベントの開始日から将来まで有効になります。

9. 次へ をクリックします。

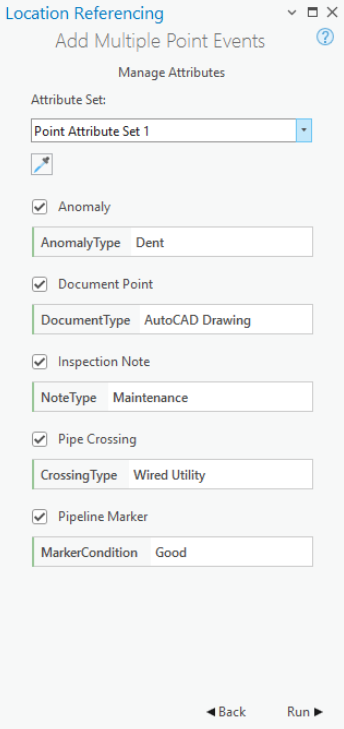

デフォルトの属性セットが表示された状態で、属性の管理 が開きます。

構成されている場合、他の属性セットも 属性セット リストに表示されます。

同じフィーチャ サービスで属性セットを構成できます。

1. 必要に応じて、属性セット ドロップダウン矢印をクリックし、属性セットを選択します。

   属性セットで構成された属性がウィンドウに表示されます。

2. 属性セットに、イベントの属性情報を入力します。



   注意:

   マップ上のイベント選択によって属性値をコピー をクリックし、マップで同じイベント レイヤーから既存のポイント イベントをクリックして、そのポイントからイベント属性をコピーします。

   注意:

   イベントが選択された後、イベントのロックが取得され、現在のバージョンの現在のユーザーに転送されます。

   ルートのロックとは異なり、編集アクティビティーでイベントのロックの解除が試行されることはありません。

3. 実行 をクリックします。

   新しいポイント イベントが作成されてマップに表示されると、確認メッセージが表示されます。

次の表は、イベント レイヤー別のポイント イベントの詳細を示しています。

偏差

イベント	ルート ID	開始日	終了日	メジャー	ロケーション エラー	偏差タイプ
Event1	Route1	1/1/2000		5	エラーなし	Dent

ドキュメント ポイント

イベント	ルート ID	開始日	終了日	メジャー	ロケーション エラー	ドキュメント タイプ
Event1	Route1	1/1/2000		5	エラーなし	AutoCAD ドローイング

点検メモ

イベント	ルート ID	開始日	終了日	メジャー	ロケーション エラー	メモ タイプ
Event1	Route1	1/1/2000		5	エラーなし	保守

パイプの交差

イベント	ルート ID	開始日	終了日	メジャー	ロケーション エラー	交差タイプ
Event1	Route1	1/1/2000		5	エラーなし	Wired ユーティリティー

配管マーカー

イベント	ルート ID	開始日	終了日	メジャー	ロケーション エラー	マーカーの条件
Event1	Route1	1/1/2000		5	エラーなし	良

次の図は、編集後のメジャー 5 のルートおよび関連イベントを示しています:

ルートとメジャー法を使用したときの対象オフセット

Pipeline Referencing イベント データ モデルでは、対象イベント フィールドの構成と、対象フィールドの有効化 ツールを使用した有効化がサポートされています。 レイヤーで対象フィールドが構成され、有効化されると、イベントが追加または編集されたときに対象ロケーションが設定され、そのレイヤーで持続します。

対象対応のレイヤーでルートとメジャーを使用して複数のポイント イベントが作成されると、デフォルトで親 LRS ネットワークが RefMethod 値として使用されます。 ルート ID が RefLocation 値として使用され、新しいポイント イベントのメジャーが RefOffset 値として使用されます。

ポイント イベントのメジャーが更新された場合、RefOffset 値は、新しいメジャー値を反映するよう更新されます。

以下の例に、対象値が有効になったレイヤーに、複数のポイント イベント レコードを追加した場合の影響を示します。

対象を含む複数のポイント イベントを追加する前

次の図は、イベントが作成される前の Route1 を示しています。

次の表は、ルートの詳細を示しています。

ルート ID	開始日	終了日
Route1	1/1/2000

対象を含む複数のポイント イベントを追加した後

次の図に、ポイント イベント レイヤーに追加された複数のポイント イベントのうち、対象が有効になったものを示します。

次の表に、イベント作成後のイベント対象フィールドの詳細を示します。 親 LRS ネットワークは RefMethod 値として使用され、ルートは RefLocation 値として使用されます。

イベント ID	RefMethod	RefLocation	RefOffset
Event1	PipeSeriesNetwork	Route1	5

次の表に、メジャー 5 でポイント イベントを追加した後のデフォルト イベント フィールドの詳細を示します。

偏差

イベント ID	開始日	終了日	ルート ID	メジャー
Event1	1/1/2000		Route1	5

ドキュメント ポイント

イベント ID	開始日	終了日	ルート ID	メジャー
Event1	1/1/2000		Route1	5

標高

イベント ID	開始日	終了日	ルート ID	メジャー
Event1	1/1/2000		Route1	5

デフォルト値以外の対象を使用するように、属性テーブルを使用してイベントを編集できます。 後からルート編集を行った場合、RefMethod と RefLocation の値は、それぞれ親 LRS ネットワークとルートに戻ります。
