ライン
Location Referencing ライセンスで利用可能。
ArcGIS Pipeline Referencing では、分岐のない複数のルートを論理的にグループ化したものをラインと呼びます。 ラインの概念は、本管、横方向、排出セクションなどのパイプラインの連続的なセクションや、ランチャーおよびレシーバー間などのピギング可能なセグメントに適用できます。 ルートは連続的で途切れないメジャー範囲であるのに対し、ラインはメジャーの不連続性 (方程式) に対応しています。
LRS データ モデルのライン情報
LRS データ モデルに、個別のライン フィーチャクラスはありません。 Pipeline Referencing では、ライン情報は、それを使用する LRS ネットワーク フィーチャクラスと一緒に格納されます。 ラインは LRS ライン ネットワークにのみ対応しています。
ラインは、LRS ネットワークの作成時に LRS ネットワークの作成 または 既存のデータセットから LRS ネットワークを作成 ジオプロセシング ツールのいずれかを使用して構成できます。

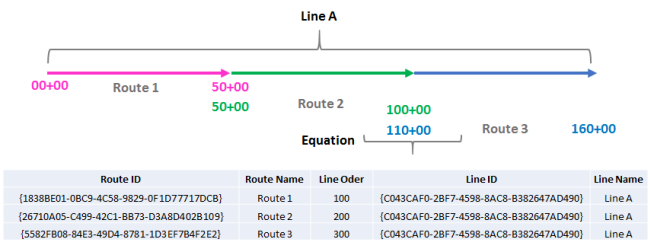

ライン ID は、Pipeline Referencing が複数のルートをラインと呼ばれる単一の論理グループと関連付けるために使用する、システム生成のグローバル一意識別子 (GUID) です。 ライン順序 は、ライン内のルートが両端間で接続される順序を示します。 ルートの編集アクティビティーが実行されると、Pipeline Referencing ツールは必要に応じてライン順序を再生成します。 ライン名 は、ラインに付与される、一意に定義された名前です。
LRS ライン ネットワークの構成

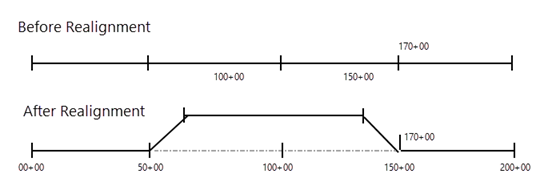

LRS ライン ネットワークはオプションです。 ビジネス ニーズによりメジャーの不連続性 (方程式) を扱う必要がある場合、LRS ライン ネットワークのメカニズムでこれをサポートできます。 たとえば、パイプラインが再配置 (ルート変更) された場合、メジャーに不連続性が生じます。 パイプライン測量の異なるタイムライン (再配置前と再配置後) 間でメジャーを相関させるには、メジャーの不連続性が必要です。 これにより、影響を受けるエリアの下流のメジャーの変化を制限することもできます。
ライン ネットワークを構成するもう 1 つのメリットは、複数のルートにまたがるイベントをモデル化できることです。 LRS ライン ネットワークの原理を使用することで、メジャーがライン上の複数のルートにまたがっている場合でも、パイプライン上で発生したイベントをそのメジャー (エンジニアリング ステーション) で追跡、特定、管理することができます。 複数のルートにまたがるイベントの例としては、ドット クラスや動作圧などがあります。
