ルートの作成

Location Referencing ライセンスで利用可能。

ルートは、ルートの位置とジオメトリーを定義する中心線フィーチャを使用して、LRS ネットワークに作成されます。

ルートの作成に使用される中心線フィーチャは、中心線フィーチャクラスに存在するか、中心線フィーチャクラスにデジタイズされるか (航空写真または他のベースマップをガイダンスとして使用)、他のフィーチャクラスからコピーされて貼り付けられるか、CAD ファイルまたは他の ArcGIS がサポートするデータ ソースからインポートされます。

ベータ版:

ArcGIS Pro Assistant (ベータ版) を使用してルート作成やワークフローを段階的に実行します。

注意:

• このツールを実行するには、中心線およびネットワーク フィーチャクラスがマップ上に存在する必要があります。

• ネットワーク フィーチャクラスに追加フィールドが含まれている場合は、ルートの作成 ウィンドウに追加の属性テーブルが表示されます。 ユーザーが生成したルート ID を使用するようにネットワークが構成されている場合は、ここにルート名を入力できます。

• ルートを作成する際は、ギャップ キャリブレーション ルールが適用されます。

1. 中心線フィーチャクラスとネットワーク フィーチャクラスをマップに追加します。

   または、中心線とネットワーク フィーチャクラスが存在するマップを開きます。

   注意:

   • データ モデルでは、特定の場所で 1 つの中心線のみが必要です。 編集に使用している中心線が LRS で他の中心線とオーバーラップしていないことを確認します。

   • ブランチ バージョン対応ネットワーク (ユーザー生成ルート ID を使用して構成されたネットワークを含む) は、フィーチャ サービスを通じて編集する必要があります。

2. ルートを作成する位置を拡大表示します。

   注意:

   ルートを作成する前に、ルートの中心線フィーチャクラスに中心線フィーチャが存在している必要があります。

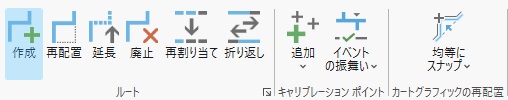

3. Location Referencing タブの ルート グループで 作成 をクリックします。



   ルートの作成 ウィンドウが開き、四角形による選択 オプションがデフォルトで表示されます。

4. 新しいルートの位置で 1 つまたは複数の中心線を四角形で選択します。

   また、1 つ以上の中心線を選択 ドロップダウン矢印をクリックして、その他の選択ツール (ポリゴンによる選択 、なげなわによる選択 、円による選択 、ラインによる選択 、または トレースによる選択 ) のいずれかを選択することもできます。

   または、次のいずれかの手順を実行して、マップ タブにある対話的な選択ツールを使用することもできます:

   選択した中心線がマップ上でハイライト表示され、ルートの作成 ウィンドウに 1 つ以上の中心線の選択を許可 ボタンが表示されます。 テーブルの上に 選択した中心線 の数が表示されます。

   ヒント:

   • デジタイズの方向によってキャリブレーションの方向が決まり、デジタイズの方向に増加します。 中心線の方向を反転 ボタンを使用して、選択した中心線の方向を反転させることができます。 これにより、中心線の方向がメモリー内で反転します。方向の変化は永続的なものではありません。

   • ルートの作成後、選択された中心線を維持できます。

   • 中心線が曲線として作成された場合、Roads and Highways は曲線を頂点の挿入されたポリライン フィーチャに変換します。



5. 1 つ以上の中心線の選択を許可 ボタンをクリックします。

   ルートの作成 ウィンドウにテーブルが表示され、選択した各中心線が、選択順に対応する番号付きの行に表示されます。 選択した中心線は、マップ上で番号が付けられ、ハイライト表示されます。 テーブルの上に 選択した中心線 の数が表示されます。



6. 必要に応じて、順序 列から 1 つまたは複数の行を選択し、テーブルの下にあるボタンを使用して、中心線の選択順を変更します。 行をドラッグして、順序を変更することもできます。

   テーブルの選択順の変更は、マップ上にも表示されます。

   中心線テーブルで使用できるツール

   ツール	ツール名	ツールの説明
   	1 つ以上の中心線の選択を許可	マップ上の中心線を選択し、選択順にテーブルに表示することができます。 テーブルの下にある移動ボタンを使用するか、行をドラッグして、選択した中心線の順序を変更できます。
   	現在選択されている中心線を消去	選択されている中心線を消去し、選択した中心線を維持します。 このボタンをクリックした後に再度選択するか、1 つまたは複数の中心線の選択を許可 ボタンをもう一度クリックします。
   	選択した中心線を上に移動	選択した 1 つまたは複数の中心線を、テーブルの順序で 1 行上に移動します。
   	選択した中心線を最上位へ移動	選択した 1 つまたは複数の中心線を、テーブルの順序の最上位へ移動します。
   	選択した中心線を下に移動	選択した 1 つまたは複数の中心線を、テーブルの順序で 1 行下に移動します。
   	選択した中心線を最下位へ移動	選択した 1 つまたは複数の中心線を、テーブルの順序の最下位へ移動します。
   	中心線の方向を反転	選択した中心線の方向を反転させます。 これにより、中心線の方向がメモリー内で反転します。方向の変化は永続的なものではありません。
   	選択した中心線を削除	選択されている中心線をテーブルの順序から削除しますが、選択したままにします。

   ヒント:

   中心線テーブル内の表示フィールドを変更するには、コンテンツ ウィンドウで中心線フィーチャクラスを右クリックして、ショートカット メニューから プロパティ を選択します。 レイヤー プロパティ ダイアログ ボックスの 表示 タブをクリックし、表示フィールド ドロップダウン矢印をクリックして値を変更します。 前の画像では、表示フィールドが OBJECTID になっています。

7. ネットワーク ドロップダウン矢印をクリックし、ルートを追加するネットワークを選択します。

   注意:

   フィーチャ サービスを使用して編集するには、LRS ネットワークが、リニア リファレンスおよびバージョン管理機能を備えた状態で公開される必要があります。

   使用しているネットワーク構成に応じて、入力するマルチフィールド ルート ID がある場合があります。 その場合、属性を構成するために、ルートの作成 ウィンドウが開き、ルート ID 属性 が表示されます。

8. 開始日 の横にある カレンダー ボタンをクリックし、ルートの開始日を選択します。

   ヒント:

   開始日 テキスト ボックスをダブルクリックして現在の日付を挿入することも、開始日 テキスト ボックスに日付を入力することもできます。

9. 値を ルート ID テキスト ボックスに入力します。

   ルート ID は、選択したネットワークで、タイム スライスごとに、一意でなければなりません。 マルチフィールド ルート ID を使用している場合、ルート ID を構成するフィールドの値を選択または入力して、ルート ID を作成します。 これは LRS ネットワークの変更 ツールを使用して、構成します。

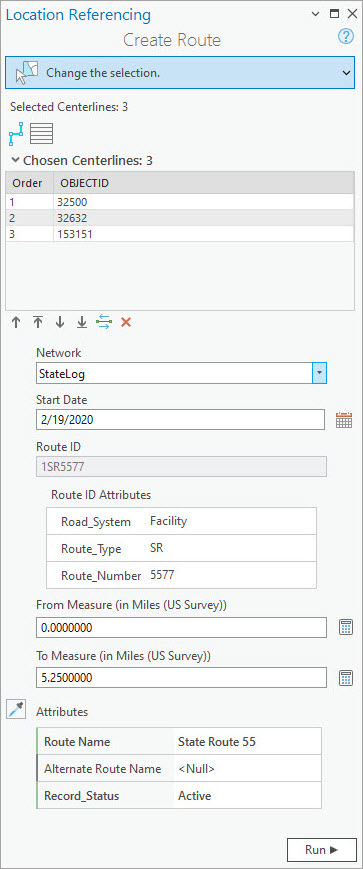

   ステップ 5 の画像は、ルート ID の作成に使用された値を含む ルート ID 属性 を示しています。

10. 始点メジャー テキスト ボックスに値を入力します。 デフォルトは 0.000 です。

    始点メジャー値を計算するには、次の手順を実行します。

    1. 終点メジャー テキスト ボックスに値を入力します。

    2. 始点メジャー テキスト ボックスの横にある 開始メジャーの再計算 ボタンをクリックします。

11. 必要に応じて、終点メジャー 値を更新します。

    終点メジャー 値には、選択されている中心線のジオメトリーの長さが設定されます。

    注意:

    • 中心線のジオメトリーの長さを計算する際は、Z 値が考慮されます。

    • 中心線とルートは、Z 値をサポートします。

    終点メジャー 値を計算するには、次の手順を実行します。

    1. 必要に応じて、始点メジャー 値を更新します。

    2. 終点メジャー テキスト ボックスの横にある 終了メジャーの再計算 ボタンをクリックします。

12. 必要に応じて、ネットワーク フィーチャクラスの追加のフィールド属性を入力します。

    ルートの作成 ウィンドウの属性フィールドは、コード値ドメインと範囲ドメインをサポートします。 これは、属性値を事前に定義されたリストまたは値の範囲に制限する場合に役立ちます。

    注意:

    既存のルートから属性をコピーするには、マップからルートを選択することによって属性値をコピー をクリックして既存のルートを選択します。

13. 実行 をクリックします。

    注意:

    ルートの編集により、ルート上に 1 つ以上の物理的ギャップが生じる場合、ツールが実行される前に警告するプロンプトが表示されます。 ギャップを含むルートを作成しない場合、いいえ をクリックします。

    編集中のルートにすでに 1 つ以上の物理的ギャップが存在し、編集によって追加の物理的ギャップが生じなかった場合、プロンプトは表示されません。

    アクティブなマップでスナップを有効化するか、編集 タブの スナップ グループの スナップ ボタンを使用して、スナップを有効化することで、予定外の中心線を防ぐことができます。

    この警告は、オプション ダイアログ ボックスの Location Referencing タブにある 物理的なギャップを作成する可能性があるルートの編集を許可する前に警告 をオフにして、無効化することができます。

    ヒント:

    Location Referencing タブの ツール グループで、ルートの特定 をクリックし、新しいルートをクリックして、その情報を表示します。

    または、ルート上にポインターを移動すると、マップにルートおよびメジャーに関する情報が表示されます。 ポインターを動かすと、ルートおよびメジャーが更新されます。 一か所に複数のルートとメジャーが存在する場合は、すべて表示されます。

    オプション ダイアログ ボックスの Location Referencing タブで、ルートおよびメジャーの情報を表示するためのマップ縮尺オプションを設定できます。



    注意:

    ルートの作成後、中心線の選択状態を維持できます。

複雑なルートの作成シナリオ

以下では、ループ ルート、ロリポップ ルート、分岐ルート、アルファ ルート、バーベル ルート、および無限ルートを含む、複雑なルートの作成例について説明します。

ループ ルート

次の例では、4 本の中心線 (CL1、CL2、CL3、CL4) を使用してループ ルートを作成します。

キャリブレーション ポイントは、ループの始点 (0)、ループの終点 (10)、ループの 3 分の 1 (3.33)、3 分の 2 (6.67) の位置に追加されます。

ロリポップ ルート

次の例では、2 本の中心線 (CL1、CL2) を使用してロリポップ ルートを作成します。

RouteX は、スティック部分の始点 (0)、ループ部分の終点 (12)、ループ部分の 3 分の 1 (5.33)、3 分の 2 (8.67) の位置にあるキャリブレーション ポイントで作成されます。

2 つ目の例では、上記の例とは異なる方向にある 2 つの中心線 (CL1、CL2) を使用して、ロリポップ ルートを作成します。

RouteX は、ループ部分の始点 (0)、ループ部分の 3 分の 1 (3.33) および 3 分の 2 (6.67)、スティック部分のロリポップの終点 (12) の位置にあるキャリブレーション ポイントで作成されます。

分岐ルート

次の例では、2 本の中心線 (CL1、CL2) を使用して分岐ルートを作成します。

RouteX は、分岐の始点、分岐の終点、および仮想的な分岐エッジの始点と終点の位置にあるキャリブレーション ポイントで作成されます。

2 つ目の例では、2 本の中心線 (CL1、CL2) を使用して分岐ルートを作成します。

RouteX は、分岐の始点、分岐の終点、および仮想的な分岐エッジの始点と終点の位置にあるキャリブレーション ポイントで作成されます。

アルファ ルート

次の例では、3 本の中心線 (CL1、CL2、CL3) を使用してアルファ ルートを作成します。

RouteX は、アルファ部分の始点 (0) と終点 (16)、ループ部分の 3 分の 1 (6.33) と 3 分の 2 (9.67) の位置にあるキャリブレーション ポイントで作成されます。

バーベル ルート

次の例では、3 本の中心線 (CL1、CL2、CL3) を使用してバーベル ルートを作成します。

RouteX は、バーベルの始点 (0) と終点 (18)、各ループ部分の 3 分の 1 (2.67 および 12.67) と 3 分の 2 (5.33 および 15.33) の位置にあるキャリブレーション ポイントで作成されます。

交点を始点および終点とする無限ルート

次の例では、1 本の中心線 (CL1) を使用して、交点を始点および終点とする無限ループ ルートを作成します。

RouteX は、無限ルートの始点 (0) と終点 (20)、各ループ部分の 3 分の 1 (3.33 および 13.33) と 3 分の 2 (6.67 および 16.67) の位置にあるキャリブレーション ポイントで作成されます。

次の例では、1 本の中心線 (CL1) を使用して、ループ上に始点および終点が存在する無限ループを作成します。

RouteX は、無限ルートの始点 (0) および終点 (10)、プライマリー ループの各パスの中点 (1.25 および 8.75)、セカンダリー ループの 3 分の 1 (4.17) および 3 分の 2 (5.83) の位置にあるキャリブレーション ポイントで作成されます。

ライン ネットワークでのルートの作成

次の例は、ライン ネットワークでのルート作成を示しています。

例 1 では、ライン上に 2 つの既存のルートがあります (R1 と R2)。 ライン上で、既存のルートの最初にある CL1 を選択して、新しいルート R3 を作成します。 その結果、既存の下流ルート R1 と R2 について、ライン順序が更新されます。

例 1: 入力メジャー

ルート ID	始点メジャー	終点メジャー	ライン順序
R1	14	20	100
R2	24	30	200

例 1: 出力メジャー

ルート ID	始点メジャー	終点メジャー	ライン順序
R3	1	10	100
R1	14	20	200
R2	24	30	300

例 2 では、ライン上に 2 つの既存のルートがあります (R1 と R2)。 新しいルート R3 は、ライン上で既存のルートの中央にある CL2 を選択することで作成されます。 その結果、既存の下流ルート R2 のライン順序が更新され、上流ルート R1 のライン順序は変更されません。

例 2: 入力メジャー

ルート ID	始点メジャー	終点メジャー	ライン順序
R1	1	10	100
R2	24	30	200

例 2: 出力メジャー

ルート ID	始点メジャー	終点メジャー	ライン順序
R1	1	10	100
R3	14	20	200
R2	24	30	300

例 3 では、ライン上に 2 つの既存のルートがあります (R2 とギャップのあるルート R1)。 CL2 は、R1 ギャップ内にあります。 新しいルート R3 は、ライン上で既存のルートの中央にある CL2 を選択することで作成されます。 その結果、既存の下流ルート R2 のライン順序が、300 に更新されます。 上流ルート R1 のライン順序は変更されません。

例 3: 入力メジャー

ルート ID	始点メジャー	終点メジャー	ライン順序
R1	1	15	100
R2	17	20	200

例 3: 出力メジャー

ルート ID	始点メジャー	終点メジャー	ライン順序
R1	1	15	100
R3	14	20	200
R2	17	20	300
