LRS ルートログデータプロダクトのテンプレートの作成

Location Referencing ライセンスで利用可能。

LRS ルートログデータプロダクトは LRS データプロダクトの生成 ツールを使用して作成できます。このツールには、LRS データテンプレートが必要です。

ArcGIS Roads and Highways エクステンションには、データプロダクトデザイナー ウィザードが含まれており、LRS データテンプレートを作成できます。

テーブルに示すルートログのサンプルは、下の図の SR9WB ルートについて作成されたものです。ルート上のメジャーは、矢印の方向に沿って増加します。ルートログは、その方向に沿って移動する人が、指定したレイヤーを見つけるたびにその分類とメジャー値の情報を記録していくかのように、ルート上にレコードを配置します。

SR9WB ルートとルート上の特徴

ルートログデータプロダクトは、SR9WB ルートのポイントイベント、ラインイベント、交点、対象フィーチャ、ポリゴン境界の位置と情報を返します。次のリストは、エンジニアリングルートに沿って見つかった特性を示しています。

ログフィールド: 標識タイプ、機能クラス、速度制限、交点
ロケーションフィールド: 郡、市の境界
対象フィールド: マイルポスト

次の表は、LRS データプロダクトの生成 ツールに LRS データテンプレートを入力した後のルートに対して返されたルートログを示しています。


ルート ID	説明	計測	対象	オフセット	郡	都市	標識タイプ	交点	機能クラス	速度制限
SR9WB	ルートの開始: SR9WB	0	マイル 0	0	ユニオン	タイタン			高速道路	65
SR9WB	SR9WB と SW26WB の交差	0	マイル 0	0	ユニオン	タイタン		SR9WB、SW26WB	高速道路	65
SR9WB	高速道路の機能クラスの開始	0	マイル 0	0	ユニオン	タイタン			高速道路	65
SR9WB	速度制限 65 MPH の開始	0	マイル 0	0	ユニオン	タイタン			高速道路	65
SR9WB	速度制限標識	1.4	マイル 0	1.4	ユニオン	タイタン	速度制限		高速道路	65
SR9WB	停止標識	2.5	マイル 2	0.5	ユニオン	タイタン	停止		高速道路	65
SR9WB	SR9WB と NR38WB の交差	2.5	マイル 2	0.5	ユニオン	タイタン		SR9WB、NR38WB	高速道路	65
SR9WB	市境を出る: タイタン	3.5	マイル 2	1.5	ユニオン	タイタン			高速道路	65
SR9WB	市境に入る: アダム	3.5	マイル 2	1.5	ユニオン	アダム			高速道路	65
SR9WB	高速道路の機能クラスの終了	4	マイル 2	2	ユニオン	アダム			高速道路	65
SR9WB	ローカルの機能クラスの開始	4	マイル 2	2	ユニオン	アダム			ローカル	65
SR9WB	速度制限 65 MPH の終了	6	マイル 6	0	ユニオン	アダム			ローカル	65
SR9WB	速度制限 40 MPH の開始	6	マイル 6	0	ユニオン	アダム			ローカル	40
SR9WB	速度制限標識	7.6	マイル 6	1.6	ユニオン	アダム	速度制限		ローカル	40
SR9WB	速度制限 40 MPH の終了	10	マイル 10	0	ユニオン	アダム			ローカル	40
SR9WB	ローカルの機能クラスの終了	10	マイル 10	0	ユニオン	アダム			ローカル	40
SR9WB	SR9WB と NR71WB の交差	10	マイル 10	0	ユニオン	アダム		SR9WB、NR71WB	ローカル	40
SR9WB	ルートの終了: SR9WB	10	マイル 10	0	ユニオン	アダム			ローカル	40

他の構成可能なルートログデータプロダクトには、次のタイプがあります。

異なる都市での路線の舗装状況の変更
標識が対象位置となるルート上の衝突事故、速度制限、交点
高速道路のルートが郡や市を横断する場合の出入りのメジャー

次のセクションでは、データプロダクトデザイナー ウィザードを使用し、LRS データプロダクトの生成 ツール用のテンプレートを作成して、上の表と同様のルートログデータプロダクトを生成する方法について説明します。

LRS データプロダクトタイプの選択

データプロダクトデザイナー ウィザードの最初のステップは、データプロダクトタイプを指定することです。

ルートログ データプロダクトタイプを指定するには、次の手順を実行します:

ArcGIS Pro を起動して、マップに LRS データを含むプロジェクトを開きます。
Location Referencing タブの LRS データプロダクト グループで、データプロダクトデザイナー をクリックします。

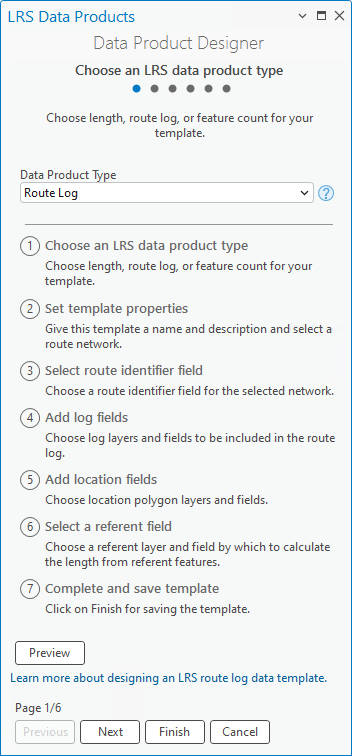

データプロダクトデザイナー ウィザードの LRS データプロダクトタイプの選択 ページが表示されます。
データプロダクトタイプ ドロップダウン矢印をクリックし、ルートログ を選択します。
次へをクリックします。

テンプレートプロパティの設定 ページが表示されます。

テンプレートプロパティの設定

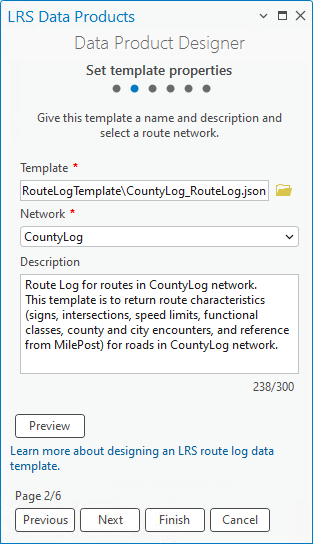

テンプレートタイプを指定した後、テンプレートプロパティを設定するには、次の手順を実行します:

テンプレート名を指定します。

デフォルトでは、テンプレートはプロジェクトフォルダーに保存されます。必要に応じて、別の場所を参照し、テンプレートの名前を指定して、OK をクリックします。
ネットワーク ドロップダウン矢印をクリックして、ネットワークを選択します。

テンプレートを使用して LRS データプロダクトの生成 ツールを実行すると、このネットワークのルート特性が提供されます。
必要に応じて、説明を入力します。

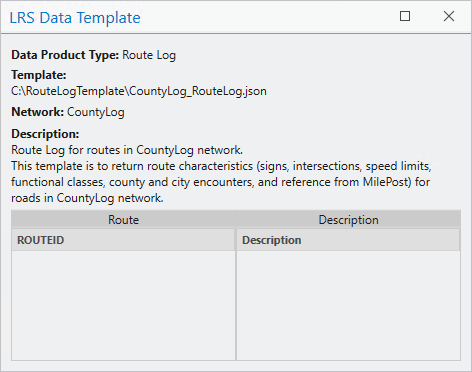

必要に応じて、プレビュー をクリックしてキャンバスの情報を確認します。

注意:

選択したネットワークがラインネットワークの場合、ルートログのルート識別子フィールドの横にライン名列が表示されます。
次へをクリックします。

ルート識別子フィールドの選択 ページが表示されます。

ルート識別子フィールドの選択

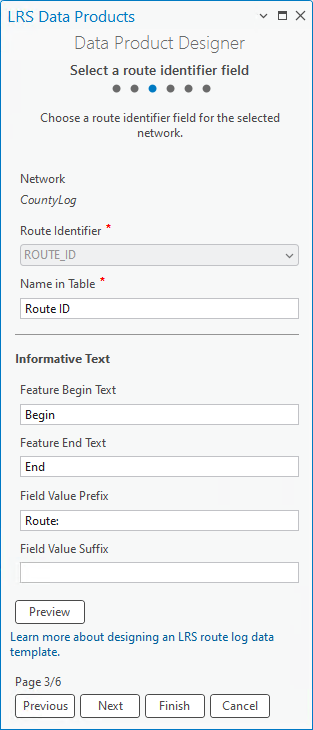

ルートログのテンプレートを作成する次のステップは、ルート識別子フィールドを追加し、情報テキストを入力することです。ルート識別子には、ルート名またはルート ID を指定できます。

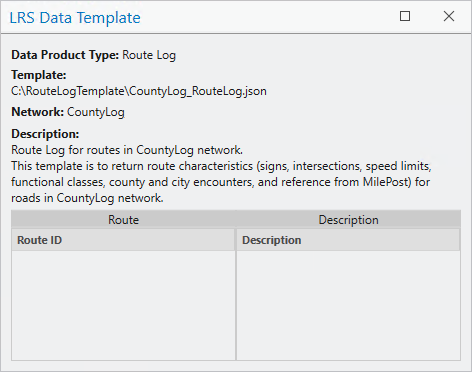

この例では、ネットワークのルート識別子フィールドとして ROUTE_ID、テーブルに格納されている名前 テキストボックスの表示名としてルート ID を使用しています。表示名はプレビューキャンバスでも更新されます。ルートログの例では、ルートの始点と終点は、ルートの開始: SR9WB、ルートの終了: SR9WB です。

ルート識別子フィールドを指定するには、次の手順を実行します。

ルート識別子 ドロップダウン矢印をクリックし、フィールドを選択します。

デフォルトのオプションは、指定したネットワークがラインネットワークでない場合は ルート ID、指定したネットワークがラインネットワークの場合は ルート名 です。

指定したネットワークにルート ID とルート名の両方が構成されている場合は、ドロップダウン矢印を使用して 2 つのオプションのいずれかを選択できます。
必要に応じて、テーブルに格納されている名前 テキストボックスの表示名を更新します。

デフォルトの表示名は ルート識別子 の値です。
必要に応じて、フィーチャの開始テキスト および フィーチャの終了テキスト テキストボックス内のテキストを更新し、ルートの開始と終了を示すことができます。

デフォルト値はそれぞれ開始および終了です。
必要に応じて、フィールド値の接頭辞 および フィールド値の接尾辞 テキストボックスにテキストを入力し、それぞれルート識別子の値の前後に情報を補足します。

この例では、ルート: はルート識別子の値の接頭辞です。この例には、フィールド値の接尾辞は含まれていません。

ルート識別子フィールドを選択すると、このテンプレートを使用して生成されるルートログデータプロダクトにルート情報フィールドが含まれるようになります。
次へをクリックします。

ログフィールドの追加 ページが表示されます。

ログフィールドの追加

ルートログデータプロダクトでは、ログフィールドはイベントおよび交点情報を含む列を形成します。ログレイヤーからログフィールドを追加し、情報テキストを補足することができます。情報テキストは、ログレイヤーの詳細を提供します。

注意:

中心線フィーチャクラスは、アドレスデータ管理ソリューションまたはユーティリティーネットワークで構成されている場合、ログレイヤーとして使用することもできます。

このセクションの例では、4 つのログレイヤーを使用します。

標識ポイントイベント
交点
速度制限ラインイベント
機能クラスラインイベント

このテンプレートを使用して生成された LRS ルートログデータプロダクトは、これらのレイヤーのいずれかがルート上に表示されて終了するとレコードを返します。

注意:

ログフィールドの追加はオプションです。テンプレートにログフィールドを追加しない場合は、次へをクリックして位置フィールドの追加を続行します。

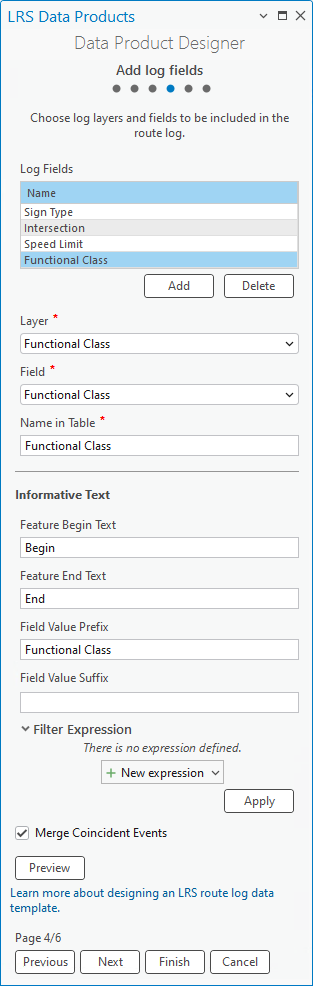

ログフィールドを追加するには、次の手順を実行します。

追加をクリックして、ログフィールドテーブルに空の行を作成します。
レイヤー ドロップダウン矢印をクリックし、ログレイヤーを選択します。

レイヤーは、テンプレートプロパティの設定時に指定されたネットワークに登録されたポイントイベント、ラインイベント、または交点にすることができます。同じジオデータベースまたはフィーチャサービスに格納され、指定されたネットワークと同じ座標系である必要があります。指定したレイヤーにより、フィールド メニューで利用可能なフィールドが決まります。

この例で設定されている最初のログレイヤーは、サインポイントイベントです。
フィールド ドロップダウン矢印をクリックし、指定されたレイヤーからフィールドを選択します。

この例では、標識タイプはログフィールドの 1 つとして設定されます。
必要に応じて、テーブルに格納されている名前 テキストボックスの表示名を更新します。

デフォルトの表示名は、フィールド 値です。

このテキストにより、ログフィールドテーブルの行が更新されます。
必要に応じて、フィーチャの開始テキスト および フィーチャの終了テキスト テキストボックス内のテキストを指定します。

このテキストは、ログフィールドの開始前と終了前に表示されます。

デフォルト値はそれぞれ開始および終了です。

注意:

ポイントイベントレイヤーまたは交点レイヤーを使用している場合、フィーチャの開始テキスト および フィーチャの終了テキスト テキストボックスは使用できません。
必要に応じて、フィールド値の接頭辞 および フィールド値の接尾辞 テキストを入力します。

このテキストはログ値に関する追加情報を提供し、ログ値の前後にそれぞれ挿入されます。

次の例では、速度制限が フィールド値の接頭辞 値で、MPH が機能クラスラインイベントに追加されたフィールド値の フィールド値の接尾辞 です。
必要に応じて、新しい式 をクリックして特定のログ値のフィルター式を定義します。

フィルター式を満たすフィーチャのみがルートログに返されます。たとえば、FUNCTIONAL_CLASS = 1 は高速道路の機能クラスのみを返します。
必要に応じて、ラインイベントログレイヤーの 一致イベントのマージ チェックボックスをオンにします。

このチェックボックスをオンにすると、ログフィールドの値が同じ一致イベントが、ルートログで 1 つのイベントとして返されます。
ログフィールドを複数追加するには、前のステップを各フィールドに対して繰り返します。

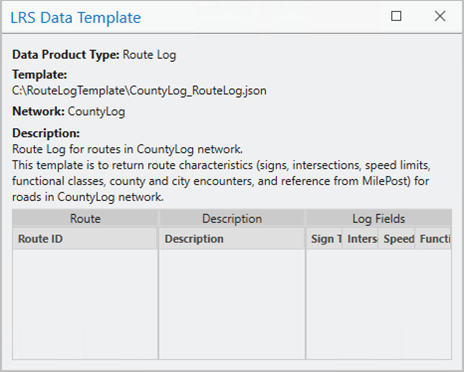

この例では、標識タイプ、交点、速度制限、機能クラスがログフィールドとして設定されています。

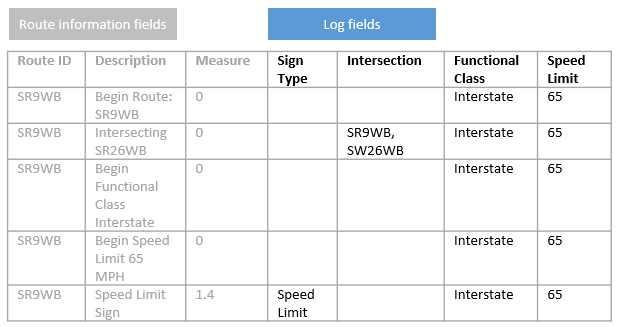

ログフィールドを追加することで、このテンプレートで生成されたルートログデータプロダクトには、イベントおよび交点の情報を含む列が含まれるようになります。
次へをクリックします。

位置フィールドの追加 ページが表示されます。

位置フィールドの追加

ログレイヤーを追加した後、位置レイヤーと位置フィールドを追加できます。位置フィールドは、ルートが横切るポリゴン境界に関する情報を含む列を形成します。位置レイヤーの情報テキストを指定することもできます。

このセクションの例では、位置情報レイヤーとして郡と市を使用しています。このテンプレートを使用して生成されたルートログデータプロダクトは、ルートが郡または市を出入りするときにレコードを返します。

注意:

位置フィールドの追加はオプションです。テンプレートに位置フィールドを追加しない場合は、次へをクリックして対象フィールドの選択を続行します。

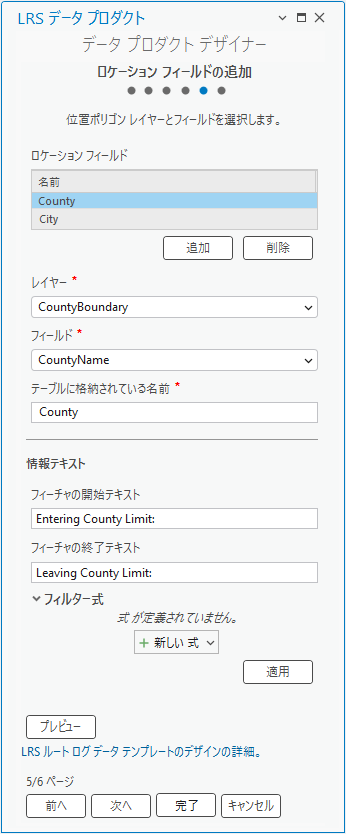

位置フィールドを追加するには、次の手順を実行します。

追加をクリックして、位置フィールドテーブルに空の行を作成します。
レイヤー ドロップダウン矢印をクリックし、位置レイヤーを選択します。

テンプレートプロパティを設定する際には、レイヤーは同じジオデータベースまたはフィーチャサービスに格納されたポリゴンフィーチャクラスで、指定したネットワークと同じ座標系である必要があります。

この例で設定されている最初の位置レイヤーは CountyBoundary です。
フィールド ドロップダウン矢印をクリックし、指定された位置レイヤーからフィールドを選択します。

この例では、郡が位置フィールドとして設定されています。
必要に応じて、テーブルに格納されている名前 テキストボックスの表示名を更新します。

デフォルトの表示名は、位置フィールドです。

このテキストにより、位置フィールドテーブルの行が更新されます。
必要に応じて、フィーチャの開始テキスト および フィーチャの終了テキスト テキストボックス内のテキストを指定します。

このテキストは、位置フィールドの開始前と終了前に表示されます。

デフォルト値はそれぞれ開始および終了です。

この例では、フィーチャの開始テキスト と フィーチャの終了テキスト テキストボックスがそれぞれ市境に入る: と市境を出る: に更新されます。
必要に応じて、フィルター式 ドロップダウン矢印をクリックし、特定の位置フィールドでフィルターする式を入力します。

フィルター式を満たすフィーチャのみがルートログに返されます。

この例では、位置フィールドに対してフィルター式が構成されていません。フィルター式の一例、REGION = "SOUTHWEST" は、南西地域の郡とのルート交差のみを返します。
ロケーションフィールドを複数追加するには、前のステップを各フィールドに対して繰り返します。

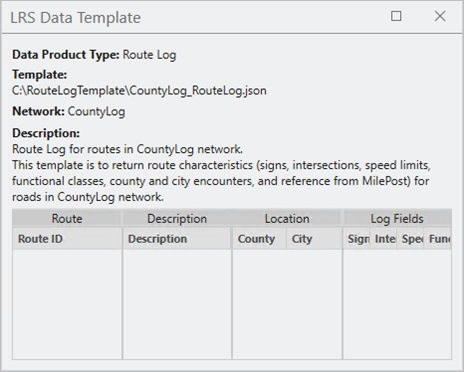

この例では、郡と市の 2 つのロケーションフィールドがあります。

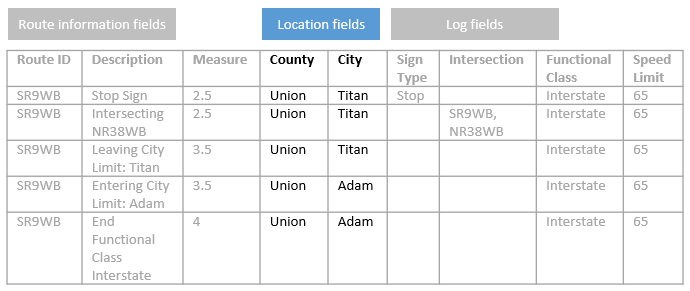

ロケーションフィールドを追加することで、このテンプレートで生成されたルートログデータプロダクトは、ルートがいつ場所に入ったか、または場所を出たかのレコードを含む列を持つようになります。
次へをクリックします。

対象フィールドの選択 ページが表示されます。

対象フィールドの選択

位置レイヤーを追加した後、対象レイヤーから対象フィールドを追加できます。対象フィールドは、対象およびオフセット情報を含む列を形成します。対象レイヤーの情報テキストを指定することもできます。

注意:

対象フィールドの構成はオプションです。対象フィールドを構成しない場合は、完了をクリックしてテンプレートを保存します。
ルートログテンプレートには、対象レイヤーを 1 つだけ構成できます。

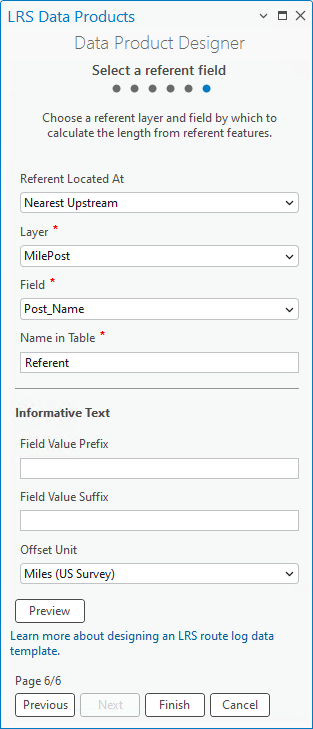

対象フィールドを構成するには、次の手順を実行します。

対象の位置 ドロップダウン矢印をクリックし、対象方法を選択します。
- 最も近い上流 - ルートログエントリーの最も近い上流の対象フィーチャのを使用して、対象オフセットが計算されます。上流に対象フィーチャがない場合、対象の値は空になります。
- 最も近い - ルートログエントリーの最も近い上流または下流の対象フィーチャを使用して、対象オフセットが計算されます。
次の図およびテーブルは、2 つの対象方法の違いを示しています。一時停止標識イベントは、最も近いマイルポストから 1 マイル上流にあるため、オフセットは -1 です。さらに、一時停止標識は最も近い上流のマイルポストから 6 マイル上流にあるため、オフセットは 6 です。

対象方法

対象

オフセット (米国測量マイル)

最近接

マイル 7

-1

最も近い上流

マイル 0

6
レイヤー ドロップダウン矢印をクリックし、対象レイヤーを選択します。

テンプレートプロパティを設定する際には、レイヤーは同じジオデータベースまたはフィーチャサービスに格納されたポイントイベントまたは交点で、指定したネットワークと同じ座標系である必要があります。

この例では、マイルポストが対象レイヤーとして設定されています。
フィールド ドロップダウン矢印をクリックし、対象フィールドを選択します。

この例では、Post_Name は対象フィールドです。
必要に応じて、テーブルに格納されている名前 テキストボックスの表示名を更新します。

デフォルトの表示名は対象です。
必要に応じて、フィールド値の接頭辞 および フィールド値の接尾辞 テキストボックスにテキストを入力します。

テキストは対象値に関する情報を提供し、値の前後にそれぞれ挿入されます。
必要に応じて、オフセットの単位 ドロップダウン矢印をクリックして、別の単位を選択します。

デフォルトのオフセットの単位は国際フィートです。

この例では、オフセットの単位 値はマイル (米国測量) に設定されています。

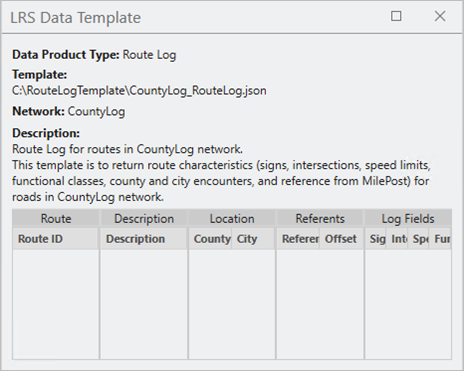

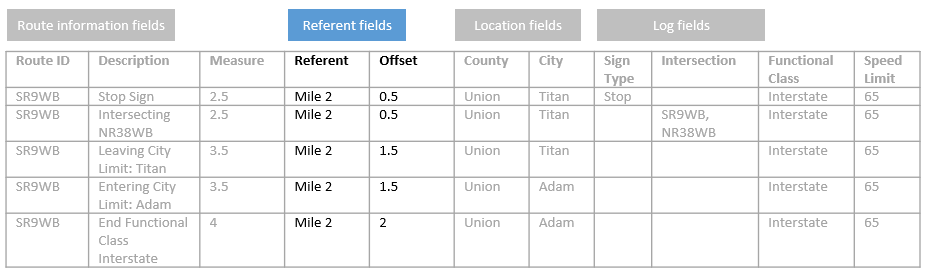

対象フィールドを追加することで、このテンプレートで生成されたルートログデータには、対象情報とオフセット情報を含む列が含まれるようになります。
完了をクリックしてテンプレートを保存します。
