アドレスと車道の特性データを一緒に管理する

Location Referencing ライセンスで利用可能。

ArcGIS Roads and Highways を使用すると、共通のジオデータベースを使用して、リニアリファレンスシステムでアドレスおよび車道の特性データを管理および維持できます。 Roads and Highways は、単一のジオデータベースでアドレスデータ管理ソリューションを使用して、そのまま構成できます。その場合、アドレスデータ管理ソリューションのアドレス範囲フィールドを、Roads and Highways 中心線フィーチャクラスとしても機能するフィーチャクラスに含めます。アドレス情報を LRS 中心線または LRS ラインイベントのいずれかにモデル化することによって、カスタマイズした形のアドレスデータをサポートすることもできます。アドレスデータ管理ソリューション構成およびカスタムデータモデル構成のどちらでも、サイトアドレスポイントを含むフィーチャクラスは、LRS で構成する必要があります。

ArcGIS では、アドレスデータ管理ソリューションを使用して、信頼できるアドレスリポジトリーを維持し、改善できます。このソリューションには、E911、許認可、評価など、コミュニティー内のサービスや商取引をサポートするアドレス情報の維持、改善、共有を支援するための一連の機能が備えられています。

以下のセクションでは、Roads and Highways スキーマと組み合わせてアドレス情報をモデル化し、ArcGIS Pro のツールを使用して LRS およびアドレスデータ管理ソリューションの両方を単一のジオデータベースで維持し、編集する方法について説明します。両方の機能で管理されているデータを使用した、データの読み込みおよびサービスの公開に関するガイダンスも提供されています。

要件

Roads and Highways 情報モデルおよびアドレスデータ管理ソリューションに必要なフィーチャクラスとテーブルが 1 つのデータベースに存在する場合は、すぐに使用できるデータモデルを使用するか、組織のルールと要件を満たすようにデータモデルをカスタマイズできます。

アドレスデータ管理ソリューションのデータモデル

アドレスデータ管理ソリューションのデプロイメントプロセスを簡素化するには、組織の ArcGIS Enterprise ポータルに配置してから、そのソリューションに LRS データを読み込みます。 アドレスフィーチャクラスの構成 ツールは、中心線フィーチャクラスと、サイトアドレスポイントフィーチャクラスをアドレスデータ管理ソリューションおよび LRS の一部として関連付けます。

Enterprise ポータルにアドレスデータ管理ソリューションをデプロイする方法の詳細

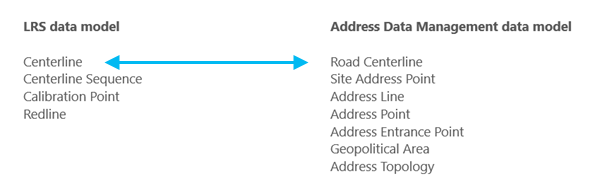

LRS およびアドレスデータ管理データモデル

以下は、アドレスデータ管理ソリューションと統合する際、Roads and Highways スキーマに必要なフィーチャクラスです:

中心線
中心線シーケンス
キャリブレーションポイント
レッドライン

以下は、Roads and Highways と統合する際に必要な、アドレスデータ管理ソリューションのフィーチャクラスです:

道路中心線
サイトアドレスポイント
アドレス行
アドレスポイント
アドレス入口ポイント
地政学的エリア
アドレストポロジー

注意:

アドレスデータ管理ソリューションで LRS を作成ツールを実行すると、既存の道路中心線フィーチャクラスを含むアドレスデータ管理ジオデータベースに LRS を作成できます。

LRS での構成を正常に行い、一緒に構成した Roads and Highways およびアドレスデータ管理ソリューションを活用するには、次のフィールドが中心線フィーチャクラスに存在する必要があります:


フィールド	データタイプ	長さ	NULL 許容	説明
`FromLeft`	Short または Long	N/A	はい	車道の左側にある最初のアドレス
`ToLeft`	Short または Long	N/A	はい	車道の左側にある最後のアドレス
`FromRight`	Short または Long	N/A	はい	車道の右側にある最初のアドレス
`ToRight`	Short または Long	N/A	はい	車道の右側にある最後のアドレス
`FullName`	Text	N/A	はい	道路の名前

LRS での構成を正常に行い、一緒に構成した Roads and Highways およびアドレスデータ管理ソリューションを活用するには、次のフィールドがサイトアドレスポイントフィーチャクラスに存在する必要があります:


フィールド	データタイプ	長さ	NULL 許容	説明
`AddressNumber`	Short、Long、または Text	N/A	はい	サイトアドレスの番号
`FullName`	Text	N/A	はい	道路の名前

カスタムアドレスデータモデル

アドレスデータ管理ソリューション以外のカスタムデータモデルを作成するには、LRS に必要なフィーチャクラスとテーブルが存在することを確認します。これには、中心線またはラインイベントフィーチャクラスとサイトアドレスポイントフィーチャクラスが含まれます。

以下は、カスタムアドレスデータモデルと統合する際、Roads and Highways スキーマに必要なフィーチャクラスです:

中心線またはラインイベント
中心線シーケンス
キャリブレーションポイント
レッドライン

Roads and Highways と統合するには、サイトアドレスフィーチャクラスが必要です。

カスタムアドレスデータモデルを使用して LRS で構成を行うには、次のフィールドが中心線またはラインイベントフィーチャクラスに存在する必要があります。


フィールド	データタイプ	長さ	NULL 許容	説明
`FromLeft`	Short または Long	N/A	はい	車道の左側にある最初のアドレス
`ToLeft`	Short または Long	N/A	はい	車道の左側にある最後のアドレス
`FromRight`	Short または Long	N/A	はい	車道の右側にある最初のアドレス
`ToRight`	Short または Long	N/A	はい	車道の右側にある最後のアドレス
`RoadName`	Text	N/A	はい	道路の名前

LRS での構成を正常に行い、Roads and Highways およびカスタムアドレスデータモデルを活用するには、次のフィールドがサイトアドレスフィーチャクラスに存在する必要があります:


フィールド	データタイプ	長さ	NULL 許容	説明
`AddressNumber`	Short、Long、または Text	N/A	はい	サイトアドレスの番号
`RoadName`	Text	N/A	はい	道路の名前

注意:

LRS で構成されたカスタムアドレスデータモデルを使用する場合、特殊な属性ルール、リレーションシップクラス、トポロジー、特別なワークフローなどのアドレスデータ管理ソリューションの追加機能は含まれません。これらの機能は、カスタムアドレスデータモデルで再作成できますが、アドレスデータ管理ソリューションのようにすぐに使用できるわけではありません。

アドレスデータ管理ソリューションの ArcGIS Pro プロジェクトでの LRS の構成、データ読み込み、公開

アドレスデータ管理ソリューションおよび Roads and Highways のどちらも、ジオデータベースに配置するには特定の要件があります。

Roads and Highways LRS とアドレスデータ管理ソリューションをジオデータベースにデプロイするには、LRS の中心線フィーチャクラスをアドレス範囲レイヤーとして使用します。

注意:

LRS が正しく構成されるよう、Roads and Highways とアドレスデータ管理ソリューションで使用しているフィーチャクラスに対して、正しい空間参照 (X、Y、Z 許容値と M 許容値、および X、Y、Z 座標精度と M 座標精度) が構成されていることを確認します。

LRS 中心線フィーチャクラスをアドレス範囲レイヤーとして使用して、構成、読み込み、公開を行います。

Enterprise ポータルにアドレスデータ管理ソリューションをデプロイします。
アドレスデータ管理の ArcGIS Pro プロジェクトをダウンロードして開きます。
アドレスデータ管理ジオデータベースのアドレスフィーチャデータセットに存在するキャリブレーションポイントフィーチャクラスとレッドラインフィーチャクラスを作成します。アドレスデータ管理ジオデータベース内に存在する中心線シーケンステーブルを作成します。

注意:

フィーチャクラスとテーブルのフィールドデータタイプと長さは、LRS データモデルに従う必要があります。
道路中心線、キャリブレーションポイント、レッドライン、および中心線シーケンスレイヤーを入力とした 既存のデータセットから LRS を作成 ツールを使用します。
アドレスフィーチャクラスの構成 ツールを実行して、道路中心線およびサイトアドレスポイントフィーチャクラスをアドレスデータ管理ソリューションおよび LRS の一部として関連付けます。
アペンド ツールを使用し、道路中心線およびサイトアドレスフィーチャクラスにデータを読み込みます。

ヒント:

このステップは、手順 3 ～ 6 の任意の時点で実行できます。
LRS ネットワークの作成 ツールを使用して LRS ネットワークを作成します。 LRS ネットワークとして事前に構成されたレイヤーがある場合は、既存のデータセットから LRS ネットワークを作成 ツールを使用します。
LRS イベントの作成 ツールを使用して LRS イベントを作成します。 LRS イベントとして事前に構成されたレイヤーがある場合は、既存のデータセットから LRS イベントを作成 ツールを使用します。
ルートのアペンド ツールを使用して LRS ネットワークにデータを読み込みます。

注意:

ルートのアペンド ツールでは、既存の中心線を検討 パラメーターがオンの場合に、既存の中心線が考慮されます。ルートを追加する場所に CenterlineID 値がすでに存在する場合、追加されるルートの RouteID 値で、既存の中心線シーケンスレコードが更新されます。
イベントのアペンド ツールを使用して LRS イベントにデータを読み込みます。
サービスに LRS を公開します。

注意:

サービスに LRS を公開する場合、エンタープライズジオデータベースコネクションファイルではブランチバージョニングを使用する必要があります。公開する前に、アドレスフィーチャデータセットと他の必須フィーチャクラスおよびテーブルは、ブランチバージョン対応として登録する必要があります。

LRS とアドレスデータを組み合わせた編集

Roads and Highways LRS とアドレスデータ管理ソリューションを 1 つのサービスに組み合わせることで、ユーザーは、ArcGIS Pro を使用して、両方で管理されているデータを編集することができます。単一のジオデータベースから LRS とアドレスデータの両方を使用してサービスを編集する場合、次のセクションで説明するように、一部の LRS 編集ワークフローが異なります。

スプリットツールを使用した中心線のスプリット

アドレスデータ管理ソリューションの道路中心線フィーチャクラスが、LRS 中心線フィーチャクラスとして使用される場合、道路の中心線をスプリットする際、FromLeft、ToLeft、FromRight、ToRight の各属性値を更新するためには、レイヤー内に属性ルールが存在します。この属性ルールは、スプリットの位置に基づいて、アドレス値を比例的に更新します。

以下の図と表に、ポイントで中心線をスプリット ツールを使用して、スプリットする前の中心線を示します:

スプリットツールを使用して中心線をスプリットする前


OID	左から	左へ	右から	右へ
1	1120	1134	1117	1131

FromLeft、ToLeft、FromRight、ToRight の各属性値は、中心線をスプリットした後に更新されます。

次の図と表は、スプリット実行後の中心線とその属性を示しています。

スプリットツールを使用して中心線をスプリットした後


OID	左から	左へ	右から	右へ
1	1120	1128	1117	1125
2	1130	1134	1127	1131

LRS の編集による中心線のスプリット

次の図と表は、廃止の編集操作前の中心線とルートの属性を示しています。

廃止の編集操作で中心線をスプリットする前


OID	ルート ID	左から	左へ	右から	右へ
1	Route1	1120	1134	1117	1131

ルートの始点からルートの中点までのルートが廃止されます。その結果、中心線がスプリットされ、FromLeft、ToLeft、FromRight、ToRight の各属性値が更新されます。

次の図と表は、ルートの廃止の編集操作後の中心線とその属性を示しています。

廃止の編集操作で中心線をスプリットした後


OID	ルート ID	左から	左へ	右から	右へ
1	Route1	1120	1128	1117	1125
2	Route1	1130	1134	1127	1131

中心線のマージツールを使用した中心線のマージ

中心線のマージ ツールを使用して同じルートに関連している中心線をマージする場合、RoadName 属性がそれぞれの中心線間で同一である必要があります。最初 (上流方向) の中心線の FromLeft および FromRight 属性値と、最後 (下流方向) の中心線の ToLeft および ToRight 属性値が保持されます。

以下の図と表に、マージする前の 2 本の中心線を示します:

中心線をマージする前

OID	左から	左へ	右から	右へ	道路名
1	1000	1010	2001	2011	S. Main St.
2	1012	1020	2013	2021	S. Main St.

FromLeft、ToLeft、FromRight、ToRight の各属性値は、中心線をマージした後に更新されます。

以下の図と表に、マージされた中心線を示します:

中心線をマージした後

OID	左から	左へ	右から	右へ	道路名
1	1000	1020	2001	2021	S. Main St.

ArcGIS Pro での LRS およびアドレスデータを含むサービスの編集

LRS およびアドレスデータを含むサービスを編集するには、次の手順を実行します:

LRS 編集アクティビティーでの使用を目的とした、中心線を作成および更新します。
FromLeft フィールド、ToLeft フィールド、FromRight フィールド、ToRight フィールド、RoadName フィールドの属性値を入力します。
LRS 編集アクティビティーを完了します。
イベントの振舞いを適用 ツールを実行し、関連付けられた LRS データを更新します。
アドレストポロジーを検証し、すべての編集内容が有効であることを確認します。
LRS イベントを作成または編集するには、ArcGIS Pro または ArcGIS Experience Builder の Location Referencing ウィジェットの Location Referencing タブのイベント編集ツールを使用します。

LRS とアドレスデータ管理データセットを組み合わせた場合の解析機能

単一のジオデータベースに Roads and Highways LRS とアドレスデータ管理ソリューションを構成するもう 1 つのメリットは、車道システムで両方の情報モデルの解析機能を組み合わせることができる点です。信頼できる車道データも維持、更新、改善しつつ、信頼できるアドレスリポジトリーを維持、更新、改善することができます。

高度なオーバーレイイベント機能

アドレスブロックスプリットタイプ パラメーターは、設定されたアドレス範囲レイヤーが イベントのオーバーレイ ツールの入力イベントレイヤーとして使用されている場合に使用できます。このパラメーターは、このツールのダイナミックセグメンテーションプロセスにおいて、入力アドレス範囲の値がどのように更新されるかを指定します。比例オプションは、スプリットの位置から各セグメントのアドレス範囲の値を比例して更新し、最近隣アドレスポイント オプションは、最も近い上流および下流のアドレスポイントに基づいて各セグメントのアドレス範囲の値を更新します。

イベントのオーバーレイのシナリオ

次の図では、中心線フィーチャ、速度ラインイベント、標識ポイントイベントが、単一のルートである S. Main St. に関連付いています。中心線レイヤーはアドレス範囲レイヤーとして設定されています。

イベントのオーバーレイツールの入力レイヤー

ルートは、メジャー 0 ～ 10 の間で、左から右にキャリブレーションされています。ルート上に中心線、速度、標識があり、次のサブセクションで説明する入力プロパティと出力プロパティを持ちます。

入力

次のテーブルは、入力レイヤーの属性を示しています。

中心線


中心線 ID	左から	左へ	右から	右へ	道路名
RD-100	1000	1100	1001	1099	Main St.

速度制限


イベント ID	ルート ID	始点メジャー	終点メジャー	開始日	終了日	速度制限
速度 1	Main St.	0	4	1/1/2000		45
速度 2	Main St.	4	10	1/1/2000		35

標識


イベント ID	ルート ID	メジャー	開始日	終了日	標識タイプ
標識 1	Main St.	7	1/1/2000		停止

比例アドレスブロック分割タイプの出力

アドレスブロック分割タイプ パラメーターで比例オプションを選択すると、各セグメントでアドレス範囲の値が比例して更新されます。

ルートのキャリブレーション方向が左から右に移動します。

最初のセグメントは、速度制限イベント 45 によって発生し、メジャー 0 から開始し、メジャー 4 で終了します。
2 つ目のセグメントは、速度制限イベント 35 によって発生し、メジャー 4 から開始し、標識イベント「停止」が存在するためメジャー 7 で終了します。
3 つ目のセグメントは、メジャー 7 で標識イベント「停止」によって発生します。
メジャー 7 ～ 10 の最後のセグメントは、速度制限イベント 35 によって発生します。

次の図は、比例オプションを選択したときの出力データセットを示しています。

イベントのオーバーレイツールの出力データセット

次のテーブルは、比例オプションを選択したときの出力データセットの詳細を示しています。


ルート ID	タイプ	始点メジャー	終点メジャー	開始日	左から	左へ	右から	右へ	道路名	速度制限	標識タイプ
Main St.	ライン	0	4	1/1/2000	1000	1040	1001	1039	Main St.	45
Main St.	ライン	4	7	1/1/2000	1042	1070	1041	1069	Main St.	35
Main St.	ポイント	7	7	1/1/2000					Main St.	35	停止
Main St.	ライン	7	10	1/1/2000	1072	1100	1071	1099	Main St.	35

最近隣アドレスポイントアドレスブロック分割タイプの出力

アドレスブロックスプリットタイプ パラメーターで 最近隣アドレスポイント オプションを選択すると、各セグメントでアドレス範囲の値は、最も近い上流および下流サイトのアドレスポイントに基づいて更新されます。

ルートのキャリブレーション方向が左から右に移動します。

最初のセグメントは、速度制限イベント 45 によって発生し、メジャー 0 から開始し、メジャー 4 で終了します。
2 つ目のセグメントは、速度制限イベント 35 によって発生し、メジャー 4 から開始し、標識イベント「停止」が存在するためメジャー 7 で終了します。
3 つ目のセグメントは、メジャー 7 で標識イベント「停止」によって発生します。
メジャー 7 ～ 10 の最後のセグメントは、速度制限イベント 35 によって発生します。

次の図は、最近隣アドレスポイント オプションを選択したときの出力データセットを示しています。

イベントのオーバーレイツールの出力データセット

次のテーブルは、最近隣アドレスポイント オプションを選択したときの出力データセットの詳細を示しています。


ルート ID	タイプ	始点メジャー	終点メジャー	開始日	左から	左へ	右から	右へ	道路名	速度制限	標識タイプ
Main St.	ライン	0	4	1/1/2000	1000	1052	1001	1051	Main St.	45
Main St.	ライン	4	7	1/1/2000	1054	1087	1053	1088	Main St.	35
Main St.	ポイント	7	7	1/1/2000					Main St.	35	停止
Main St.	ライン	7	10	1/1/2000	1090	1100	1089	1099	Main St.	35
