ルートの延長

Location Referencing ライセンスで利用可能。

ルートを延長すると、ルートの始点または終点に長さが追加されます。他のルート編集操作と同様に、中心線はルートを延長するロケーションとジオメトリーを提供します。

ルートの作成に使用される中心線フィーチャは、中心線フィーチャクラスの既存のフィーチャであるか、中心線フィーチャクラスにデジタイズされるか (航空写真、衛星写真、または他のベースマップをガイダンスとして使用)、他のフィーチャクラスからコピーされて貼り付けられるか、CAD ファイルまたは他の ArcGIS がサポートするデータソースからインポートされます。既存のルートに加えて、延長ツールはキャリブレーションポイントを更新できます。

注意:

ルート上のメジャーは、ルートの延長されたセクションから下流で再キャリブレーションされます。
上記の図で示されているように、延長前のルートのメジャーは 0 ～ 10 フィートになります。延長に使用される中心線のジオメトリーの長さは 10 フィートです。このルートを始点から延長する場合、延長セクションのメジャーは 0 フィートで開始し、10 フィートで終了します。

下流でメジャーを再キャリブレーションすると、ルートの元の部分が再キャリブレーションされ、ルートのメジャーは 0 ～ 20 フィートになります。
ルートを編集する際は、ギャップキャリブレーションルールが適用されます。

中心線フィーチャクラスとネットワークフィーチャクラスをマップに追加します。

または、中心線とネットワークフィーチャクラスが存在するマップを開きます。
注意:
- データモデルでは、特定の場所で 1 つの中心線のみが必要です。編集に使用している中心線が LRS で他の中心線とオーバーラップしていないことを確認します。
- ブランチバージョン対応ネットワーク (ユーザー生成ルート ID を使用して構成されたネットワークを含む) は、フィーチャサービスを通じて編集する必要があります。
ルートを延長するロケーションをズームします。

注意:

ルートを延長する前に、中心線フィーチャクラスに、ルートの延長に使用する中心線フィーチャが存在している必要があります。

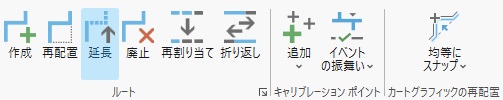

Location Referencing タブの ルート グループで延長をクリックします。

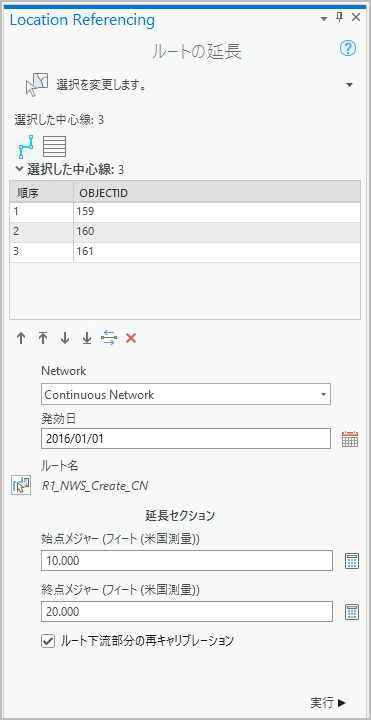

ルートの延長 ウィンドウが開き、四角形による選択 オプションがデフォルトで選択されています。

複数の中心線を使用してルートを延長することができます。
マウスを使用して、延長するルートのロケーションで四角形を描画することで、マップ上の 1 つまたは複数の中心線を選択します。

また、1 つ以上の中心線を選択 ドロップダウン矢印をクリックして、その他の選択ツール (ポリゴンによる選択 、なげなわによる選択 、円による選択 、ラインによる選択 、または トレースによる選択 ) のいずれかを選択することもできます。

または、マップ タブにある対話的な選択ツールを使用することもできます。

選択した中心線がマップ上でハイライト表示され、ルートの延長 ウィンドウに 1 つ以上の中心線の選択を許可 ボタンが表示されます。テーブルの上に 選択した中心線 の数が表示されます。
注意:
- デジタイズの方向によってキャリブレーションの方向が決まり、デジタイズの方向に増加します。 中心線の方向を反転 ボタンを使用して、選択した中心線の方向を反転させることができます。これにより、中心線の方向がメモリー内で反転します。方向の変化は永続的なものではありません。
- 延長されたロケーションで中心線がルートに接していない場合は、延長ロケーション ドロップダウン矢印をクリックして、始点または終点を選択します。
- ルートの延長後、中心線の選択状態を維持できます。
- 中心線が曲線として作成された場合、Roads and Highways は曲線を頂点の挿入されたポリラインフィーチャに変換します。
1 つ以上の中心線の選択を許可 をクリックします。

ルートの延長 ウィンドウにテーブルが表示され、選択した各中心線が、選択順に対応する番号付きの行に表示されます。選択した中心線は、マップ上で番号が付けられ、ハイライト表示されます。テーブルの下に数が表示されます。

注意:

ルート下流の再キャリブレーション チェックボックスは、ルートが始点で延長されている場合にのみ表示されます。このオプションをオンにすると、延長の下流のメジャーが更新されます。

必要に応じて、順序列から 1 つまたは複数の行を選択し、テーブルの下にあるボタンを使用して、中心線の選択順を変更します。行をドラッグして、順序を変更することもできます。

テーブルの選択順の変更は、マップ上にも表示されます。

中心線テーブルで使用できるツール


ツール	ツール名	ツールの説明
	1 つ以上の中心線の選択を許可	マップ上の中心線を選択し、選択順にテーブルに表示することができます。テーブルの下にある移動ボタンを使用するか、行をドラッグして、選択した中心線の順序を変更できます。
	現在選択されている中心線を消去	選択されている中心線を消去し、選択した中心線を維持します。このボタンをクリックした後に再度選択するか、1 つまたは複数の中心線の選択を許可ボタンをもう一度クリックします。
	選択した中心線を上に移動	選択した 1 つまたは複数の中心線を、テーブルの順序で 1 行上に移動します。
	選択した中心線を最上位へ移動	選択した 1 つまたは複数の中心線を、テーブルの順序の最上位へ移動します。
	選択した中心線を下に移動	選択した 1 つまたは複数の中心線を、テーブルの順序で 1 行下に移動します。
	選択した中心線を最下位へ移動	選択した 1 つまたは複数の中心線を、テーブルの順序の最下位へ移動します。
	中心線の方向を反転	選択した中心線の方向を反転させます。これにより、中心線の方向がメモリー内で反転します。方向の変化は永続的なものではありません。
	選択した中心線を削除	選択されている中心線をテーブルの順序から削除しますが、選択したままにします。

ヒント:

中心線テーブル内の表示フィールドを変更するには、コンテンツ ウィンドウで中心線フィーチャクラスを右クリックして、ショートカットメニューから プロパティ を選択します。 レイヤープロパティ ダイアログボックスの表示タブをクリックし、表示フィールド ドロップダウン矢印をクリックして値を変更します。前の画像では、表示フィールドが OBJECTID になっています。

延長するルートがある ネットワーク オプションを選択します。

注意:

フィーチャサービスを使用して編集するには、LRS ネットワークが、リニアリファレンスおよびバージョン管理機能を備えた状態で公開される必要があります。
マップからルートを選択 をクリックして、延長するルートを選択します。

注意:

マップからルートを選択 をクリックした後、ルートにポインターを合わせると、ポインターの位置のルートおよびメジャーを確認できます。

適用できるルートがマップ上の編集位置に 1 つのみ存在する場合は、ルート名をクリックして選択します。適用できるルートが複数ある場合は、その位置をクリックして、ルートの選択 ダイアログボックスから適用できるルートのいずれかを選択します。

オプション ダイアログボックスの Location Referencing タブで、ルートおよびメジャーの情報を表示するためのマップ縮尺オプションを設定できます。

ヒント:

ルートを延長して、ルート間のギャップを埋めることはできません。
カレンダー をクリックして開始日を指定します。
- または、発効日 テキストボックスに日付を入力します。
- 空の 発効日 テキストボックスをダブルクリックして、今日の日付を入力します。
自動入力された 始点メジャー の値が 延長セクション で想定通りに表示されていることを確認します。
- ルートが終点で延長されている場合、推奨される 始点メジャー 値は、元のルートの 終点メジャー 値と同じになります。
- ルートが始点から延長されている場合、推奨される 始点メジャー 値は 0 になります。
または、始点メジャー 値を入力します。

始点メジャーがわからない場合は、ArcGIS Roads and Highways の推奨値を使用します。それを行うには、開始メジャーの再計算 をクリックします。この値は、終点メジャー 値と中心線のジオメトリーの長さとの差として計算されます。
自動入力された 終点メジャー の値が 延長セクション で想定通りに表示されていることを確認します。
注意:
- 中心線のジオメトリーの長さを計算する際は、Z 値が考慮されます。
- 中心線とルートは、Z 値をサポートします。
- ルートが終点で延長されている場合、推奨される 終点メジャー 値は、推奨される 始点メジャー 値に中心線のジオメトリーの長さを加えた値になります。
- ルートが始点から延長されている場合、推奨される 終点メジャー 値は、推奨される 始点メジャー 値に中心線のジオメトリーの長さを加えた値になります。
または、任意の 終点メジャー 値を入力します。

終点メジャーがわからない場合は、Roads and Highways の推奨値を使用します。それを行うには、終点メジャーの再計算 をクリックします。この値は、始点メジャー 値と中心線のジオメトリーの長さの合計値として計算されます。
実行をクリックします。

注意:

ルートの編集により、ルート上に 1 つ以上の物理的ギャップが生じる場合、ツールが実行される前に警告するプロンプトが表示されます。ギャップを含むルートを作成しない場合、いいえ をクリックします。

編集中のルートにすでに 1 つ以上の物理的ギャップが存在し、編集によって追加の物理的ギャップが生じなかった場合、プロンプトは表示されません。

アクティブなマップでスナップを有効化するか、編集タブの スナップ グループの スナップ ボタンを使用して、スナップを有効化することで、予定外の中心線を防ぐことができます。

この警告を無効にするには、Location Referencing オプションに含まれる 物理的なギャップを作成する可能性があるルートの編集を許可する前に警告 チェックボックスをオフにします。

ルートが延長されます。元のルートは、発効日 の値が入力された 終了日 で廃止されます。新しく延長されたルートが 開始日 を 発行日 オプションとし、終了日 をに設定して作成されます。

注意:

ロックの取得やリコンサイルに関するメッセージが表示された場合、競合の防止が有効になっています。

ルートが選択された後、ルートのロックが別のバージョンのアクティブユーザーによって取得され、その解除可能ステータス値が Yes の場合、ツールはルートロックを解除しようとします。
