ASCII 3D → フィーチャクラス (3D Analyst ツール)
サマリー
XYZ、XYZI、またはジェネレート形式で保存された 1 つ以上の ASCII ファイルから新しいフィーチャクラスへ 3D フィーチャをインポートします。

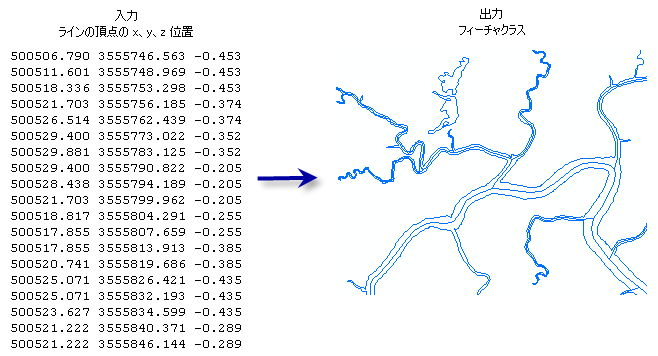

図
使用法
すべての入力ファイルの形式およびジオメトリー タイプが同じである必要があります。
XYZ および XYZI 形式はヘッダー ラインをサポートしており、3 つの連続した数値で始まる最初の行をポイント レコードの始点として処理します。 両方の形式でポイント、ライン、ポリゴンを格納できますが、各ファイルに含めることができるのは 1 つのシングルパート ラインまたはポリゴン フィーチャのみです。 ポリゴン フィーチャは、最後の頂点の座標が最初の頂点と同一であるように閉じている必要があり、自己交差してはいけません。
XYZ ファイルには、X、Y、Z 座標が浮動小数点値として格納され、各ラインが個別のポイント レコードを表します。 XYZ 座標の後に英数字のエントリーが続く場合がありますが、この情報は生成されるフィーチャクラスには転送されません。
XYZI ファイルには、X、Y、Z と強度の計測値が格納されます。 強度値は、マルチパッチ出力の場合は BLOB (Binary Large Object) フィールドに格納されます。
注意:
ASCII ファイルが XYZI 形式であっても強度の計測値が不要な場合は、XYZ を選択してください。 これにより、ファイルの読み取り時に強度値がスキップされます。
GENERATE 形式はヘッダー ラインをサポートしていませんが、各ポイントの ID と XYZ 座標を提供し、ファイルの最終ラインは必要に応じて END キーワードを使用して示されます:
<!--```nohighlight id x y z id x y z . . END
GENERATE 形式は、1 ファイルあたり複数のフィーチャをサポートしています。 ラインとポリゴンの場合、END キーワードはフィーチャの終了を示し、各フィーチャはシングルパート フィーチャである必要があります。 END キーワードが 2 つ連続している場合は、ファイルの終了を示します。
<!--```nohighlight id x y z x y z x y z END id x y z x y z END END
> [!NOTE] > ポリゴンは時計回りであり、自己交差がなく、閉じている (つまり、最後の頂点が最初の頂点と等しい) 必要があります。 これらの条件のいずれかが満たされない場合、出力ポリゴンは有効になりません。 [**ジオメトリーのチェック**](../data-management/check-geometry.yml) ツールを使用して、生成されるフィーチャを検証し、[**ジオメトリーの修正**](../data-management/repair-geometry.yml) ツールを使用してエラーを修正できます。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
ASCII 3D データ |
XYZ、XYZI (LiDAR 強度を含む)、または 3D ジェネレート形式のデータが格納された ASCII ファイルまたはフォルダー。 すべての入力ファイルは同じ形式である必要があります。 フォルダーを指定すると、ファイル接尾辞 パラメーターの指定が必要になり、指定した接尾辞と同じ拡張子を持つすべてのファイルが処理されます。 ファイル エクスプローラーでフォルダーを選択して、パラメーターの入力ボックスにドラッグすることで、ジオプロセシング ウィンドウでフォルダーを入力として指定することもできます。 |
Folder; File |
|
ファイル形式 |
フィーチャクラスに変換される ASCII ファイルの形式。
|
String |
|
出力フィーチャクラス |
生成されるフィーチャクラス。 |
Feature Class |
|
出力フィーチャクラス タイプ |
出力フィーチャクラスのジオメトリー タイプ。
|
String |
|
Z 係数 (オプション) |
Z 値に乗算する係数。 これは通常、Z 距離単位から X、Y 距離単位に変換する場合に使用されます。 デフォルトは 1 です。この場合、標高値は変更されません。 入力サーフェスの空間参照に距離単位の指定された Z 測地基準系がある場合、このパラメーターは使用できません。 |
Double |
|
座標系 (オプション) |
入力データの座標系です。 デフォルトは、不明な座標系です。 指定した場合、出力は別の座標系に投影されることも、されないこともあります。 これは、ジオプロセシング環境でターゲット フィーチャクラスの位置に対して座標系が定義されているかどうかに左右されます。 |
Coordinate System |
|
平均ポイント間隔 (オプション) |
入力ポイント間の平均平面距離。 このパラメーターは、出力ジオメトリーを MULTIPOINT に設定した場合のみ使用でき、その機能は、ポイントをグループ化するための手段を提供することです。 この値をシェープの制限ごとのポイント数と組み合わせて使用し、ポイントのグループ化に使用する仮想タイル システムを構築します。 タイル システムの原点は、ターゲット フィーチャクラスのドメインに基づきます。 ターゲット フィーチャクラスの水平単位で間隔を指定します。 |
Double |
|
ファイル接尾辞 (オプション) |
入力フォルダーからインポートされるファイルの接尾辞。 フォルダーが入力として指定されている場合は、このパラメーターが必要です。 |
String |
|
小数点の記号 (オプション) |
整数部と小数部を区別するためにテキスト ファイルで使用される小数記号。
|
String |
環境
現在のワークスペース, 範囲, 出力座標系, 地理座標系変換, XY 座標精度, XY 許容値, Z 座標精度, Z 許容値, 出力データのコンフィグレーション キーワード, 自動コミット
ライセンス情報
- Basic: はい
- Standard: はい
- Advanced: はい
