TIN の頂点を単純化 (3D Analyst ツール)
サマリー
ソース TIN のノードのサブセットを使用して TIN (Triangulated Irregular Networks) データセットを作成します。

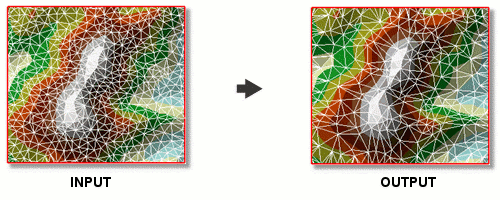

図
使用法
このツールは、オーバーサンプリングされたデータを間引くのに役立ち、その後の描画エクスペリエンスを向上させます。 次の間引きオプションが提供されています。
Z 許容値- 生成される TIN は、ソース TIN の鉛直精度を指定された Z 許容値の範囲内で維持します。この値は常にソース TIN のネイティブ Z 単位で表されます。 ソース TIN の任意のノードの偏差を、出力 TIN の内挿値と比較した際、Z 許容値を超えないようにします。
注意:
この方法では、オプションのノード数制限もサポートされています。これにより、Z 許容値が原因で、生成される TIN が最大ノード数を超過すると、ツールは処理を停止します。 この場合、TIN は生成されますが、警告が返されます。
個数- 出力 TIN のノード数を、ソース TIN のノード数より少ないと想定される指定値まで削減します。 ノードは一般的に、ソース TIN の範囲とサーフェスの特性を維持するように選択されます。
ブレークラインのコピー オプションが選択されている場合、ソース TIN 内のブレークラインがジェネラライズされずに出力に格納されます。 ブレークラインによって提供されるノードは、最大ノード数制限にはカウントされません。
生成される TIN のデータ境界は、ブレークラインをコピーするオプションが使用されたかどうか、または入力 TIN のデータ境界がブレークライン エッジで適用されているかどうかにかかわらず、ブレークライン エッジとして適用されます。 これにより、出力 TIN のサイズが増加する可能性があり、指定された最大ノード数制限とは無関係に動作します。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力 TIN |
処理対象の TIN データセット。 |
TIN Layer |
|
出力 TIN |
生成される TIN データセット。 |
TIN |
|
単純化方法 |
入力 TIN からノードのサブセットを選択するための間引き方法を指定します。
|
String |
|
ブレークラインのコピー (オプション) |
入力 TIN のブレークラインを出力にコピーするかどうかを示します。
|
Boolean |
|
Z 許容値 (オプション) |
出力 TIN で許容されるソース TIN の Z 値からの最大偏差で、Z 範囲の 10 分の 1 または 10 のいずれか小さいほうがデフォルトになります。 |
Double |
|
最大ノード数 (オプション) |
出力 TIN に保存できる最大ノード数で、ソース TIN の合計ノード数から 1 を引いた数がデフォルトになります。 Z 許容値の方法を使用する場合、指定した Z 許容値が原因で、生成される TIN が最大ノード数を超過すると、ツールは処理を停止します。 |
Long |
環境
現在のワークスペース, スクラッチ ワークスペース, 範囲, 出力座標系, 地理座標系変換, デフォルトの TIN 格納バージョン
ライセンス情報
- Basic: 3D Analyst が必要
- Standard: 3D Analyst が必要
- Advanced: 3D Analyst が必要
