サーフェス傾斜方向 (3D Analyst ツール)
サマリー
TIN、テレイン、または LAS データセット サーフェスから計測した傾斜方向を表すポリゴン フィーチャを作成します。

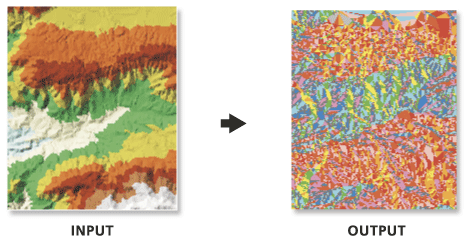

図
使用法
傾斜方向はサーフェスの水平方向を表し、度単位で決定されます。 サーフェスの各面には、その傾斜角の基本方位または中間方位を表すコード値が割り当てられ、同じコードを持つ隣接エリアが 1 つのフィーチャにマージされます。 デフォルトの分類スキーマは次のように定義されています:
コード
傾斜方向
傾斜角の範囲
-1
フラット
傾斜角なし
1
北
0° 〜 22.5°
2
北東
22.5° 〜 67.5°
3
東
67.5° 〜 112.5°
4
南東
112.5° 〜 157.5°
5
South
157.5° 〜 202.5°
6
南西
202.5° 〜 247.5°
7
西
247.5° 〜 292.5°
8
北西
292.5° 〜 337.5°
9
北
337.5° 〜 360°
カスタマイズされたクラス定義は、クラス閾値テーブル を通じて提供できます。 テーブルには 2 つの列が必要で、最初の列は傾斜方向ブレーク ポイント (度) を示し、2 つ目の列はそのコード値を定義します。 次の例を検討してください:
ブレーク
Aspect_Code
90.0
1
180.0
2
270.0
3
360.0
4
注意:
テーブルでは、サポートされている任意の形式 (.dbf、
.txt、またはジオデータベース テーブル) を使用できます。 フィールド名は関係ありません。最初のフィールドが常にクラス閾値に使用され、2 番目のフィールドが傾斜方向のコードに使用されるためです。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力サーフェス |
処理対象の TIN、テレイン、または LAS データセット サーフェス。 |
LAS Dataset Layer; Terrain Layer; TIN Layer |
|
出力フィーチャクラス |
生成されるフィーチャクラス。 |
Feature Class |
|
クラス閾値テーブル (オプション) |
出力フィーチャクラスの傾斜方向範囲を定義するのに使用する分類の閾値を含むテーブル。 |
Table |
|
傾斜方向フィールド (オプション) |
傾斜方向コードの値を格納するフィールド。 |
String |
|
ピラミッド レベル解像度 (オプション) |
使用されるテレイン ピラミッド レベルの Z 許容値またはウィンドウ サイズの解像度。 デフォルト値は 0 (最大解像度) です。 |
Double |
環境
現在のワークスペース, 出力座標系, 地理座標系変換, 範囲, XY 座標精度, XY 許容値, 出力データの XY ドメイン, 出力データのコンフィグレーション キーワード, 自動コミット, テレインの解析におけるメモリー使用を最小化
ライセンス情報
- Basic: 3D Analyst が必要
- Standard: 3D Analyst が必要
- Advanced: 3D Analyst が必要
