サーフェス傾斜角 (3D Analyst ツール)
サマリー
トライアングル サーフェスの傾斜角の値の範囲を表すポリゴン フィーチャを作成します。

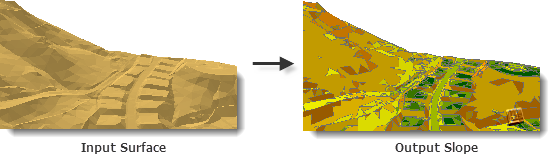

図
使用法
2 本の三角形の辺のベクター クロス積によって与えられる各三角形のサーフェス法線を使用して、パーセントまたは度単位で傾斜角を求めます。 勾配百分率は、水平距離の変化に対するサーフェス法線の高さの変化率を表し、傾斜角はサーフェス法線と水平面の間の鉛直角です。
生成される各ポリゴンは、ツールの実行時に使用された分類閾値に基づく傾斜角の値の範囲を表します。 デフォルトの分類閾値は、傾斜角の計測値を次の 9 つのグループに分割します:
傾斜角コード
パーセント
度の範囲
1
0.00 〜 1.00
0.00 〜 0.57
2
1.00 〜 2.15
0.57 〜 1.43
3
2.15 〜 4.64
1.43 〜 2.66
4
4.64 〜 10.0
2.66 〜 5.71
5
10.00 〜 21.50
5.71 〜 12.13
6
21.50 〜 46.40
12.13 〜 24.89
7
46.40 〜 100.0
24.89 〜 45.00
8
100.0 〜 1000.0
45.00 〜 84.29
9
1000.0 <
84.29 〜 90.0
傾斜角の分類は、クラス閾値テーブル パラメーターに最大 2 つの数値フィールドを持つテーブルを指定することでカスタマイズできます。 最初の列は傾斜角の分類のブレーク ポイントを識別します。 2 番目の列が指定されている場合、その値は各ポリゴン フィーチャに付与されるコードの関連付けに使用されます。 下記のテーブルが使用された場合、0 〜 10 のすべての傾斜角の値はコード 1、10 〜 25 はコード 2 のように表されます。 テーブルのクラス ブレーク単位は、傾斜角の単位 (
units) パラメーターで設定されます。CLASS_BREAK
コード
10.0
1
25.0
2
40.0
3
70.0
4
注意:
テーブルでは、サポートされている任意の形式 (.dbf、
.txt、またはジオデータベース テーブル) を使用できます。 フィールド名は関係ありません。最初のフィールドが常にクラス閾値に使用され、2 番目のフィールドが傾斜方向のコードに使用されるためです。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力サーフェス |
出力ポリゴン フィーチャに書き込まれる傾斜角の計測値を持つ TIN、テレイン、または LAS データセット。 |
LAS Dataset Layer; Terrain Layer; TIN Layer |
|
出力フィーチャクラス |
生成されるフィーチャクラス。 |
Feature Class |
|
傾斜角の単位 (オプション) |
傾斜角の計算に使用する計測単位。
|
String |
|
クラス閾値テーブル (オプション) |
出力フィーチャのグループ化に使用する、分類の閾値を含むテーブル。 このテーブルの 1 つ目の列は閾値を示し、2 つ目の列は分類コードを示します。 |
Table |
|
傾斜角フィールド (オプション) |
傾斜角の値を格納するフィールド。 |
String |
|
Z 係数 (オプション) |
Z 値に乗算する係数。 これは通常、Z 距離単位から X、Y 距離単位に変換する場合に使用されます。 デフォルトは 1 です。この場合、標高値は変更されません。 入力サーフェスの空間参照に距離単位の指定された Z 測地基準系がある場合、このパラメーターは使用できません。 |
Double |
|
ピラミッド レベル解像度 (オプション) |
使用されるテレイン ピラミッド レベルの Z 許容値またはウィンドウ サイズの解像度。 デフォルト値は 0 (最大解像度) です。 |
Double |
環境
現在のワークスペース, スクラッチ ワークスペース, 範囲, 出力座標系, 地理座標系変換, XY 座標精度, XY 許容値, 出力データの XY ドメイン, 出力データのコンフィグレーション キーワード, 自動コミット, テレインの解析におけるメモリー使用を最小化
ライセンス情報
- Basic: 3D Analyst が必要
- Standard: 3D Analyst が必要
- Advanced: 3D Analyst が必要
