ユニオン 3D (3D Analyst ツール)
サマリー
入力フィーチャクラスから重複しているクローズド マルチパッチ フィーチャをマージします。

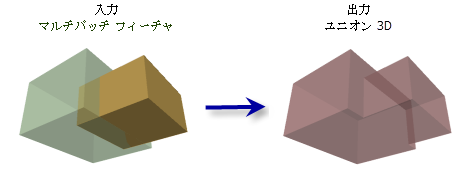

図
使用法
この解析には、クローズド マルチパッチ ジオメトリーが必要です。 クローズド 3D ツールを使用すると、マルチパッチ フィーチャクラスにクローズド フィーチャが含まれているかどうかを判定できます。また、クローズド マルチパッチの作成 ツールを使用すると、マルチパッチ フィーチャのギャップを除去できます。
このツールは、入力フィーチャの最も外側の部分を維持し、結合されたフィーチャの内部にあるジオメトリーを削除して、重複している体積を取り含む交差マルチパッチ フィーチャを結合します。 個別のテーブルを作成して、結合された各出力を生成するためにマージされたソース フィーチャを特定することができます。
たとえば、複数のフィーチャが同じ建物の各部分を表している場合は、グループ フィールドを使用して、結合されるフィーチャを特定できます。 グループ フィールドを使用することにより、データセットでツールを実行する回数を減らせるため、パフォーマンスを著しく向上させることができます。 1 つのフィーチャをすべてのフィーチャと比較するのではなく、そのグループに属するフィーチャとだけ比較します。
最適化を有効にすると、ツールは、各フィーチャのバウンディング ボックスを解析することによって、自動的にフィーチャをグループに分けます。 グループ フィールドを指定したら、最適化を無効にすることで、ツールのパフォーマンスが向上する可能性があります。 目的の出力が、重なり合うすべてのフィーチャを単一のマルチパッチに結合することになっている場合は、グループ フィールドがないため、この場合も最適化を無効にできます。 出力フィーチャクラス内に非常に大きく複雑なフィーチャが作成されると、表示パフォーマンスが低下する可能性があるため、集約するフィーチャの数を決定する際には注意が必要です。
複数のマルチパッチ フィーチャが 1 つのエッジまたは頂点を共有している場合、作成されるフィーチャがシンプルでないため、作成されない可能性もあるという警告が表示されます。 このメッセージは、フィーチャが空間を共有していないので、フィーチャのマージができなかったことを示します。
入力マルチパッチ フィーチャのテクスチャーと色は、出力では維持されません。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力マルチパッチ フィーチャ |
結合するマルチパッチ フィーチャ。 |
Feature Layer |
|
出力フィーチャクラス |
集約されたフィーチャを格納する出力マルチパッチ フィーチャクラス。 |
Feature Class |
|
グループ フィールド (オプション) |
グループ化するフィーチャを特定する際に使用するフィールド。 |
Field |
|
最適化の無効化 (オプション) |
入力データの最適化を実行するかどうかを指定します。 最適化では、パフォーマンスを向上させるために入力データをグループ化して前処理し、重複フィーチャごとに一意の出力を生成します。
|
Boolean |
|
すべてのソリッドの出力 (オプション) |
出力フィーチャクラスに、すべてのフィーチャを含めるか、結合された重複フィーチャだけを含めるかを指定します。
|
Boolean |
|
出力テーブル (オプション) |
各出力に影響を与える入力フィーチャを特定する多対 1 のテーブル。 |
Table |
環境
現在のワークスペース, 範囲, 出力座標系, 地理座標系変換, 出力データのコンフィグレーション キーワード, 自動コミット, 出力データの XY ドメイン, 出力データの Z ドメイン
ライセンス情報
- Basic: 3D Analyst が必要
- Standard: 3D Analyst が必要
- Advanced: 3D Analyst が必要
