スキャンされたポリゴンを抽出 (変換ツール)
サマリー
スキャン画像からポリゴン フィーチャを生成します。

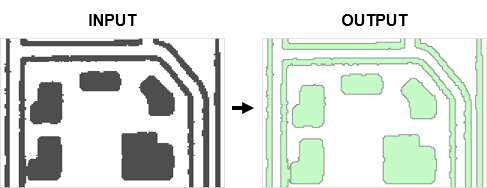

図
使用法
フィーチャを抽出するには、ラスターが 2 つのクラス (バイナリー イメージ) に分類されている必要があります。
結果は、抽出時にスキャンされたマップの状態によって左右されることがあります。 ノイズや不要なピクセルを除去するために、フィーチャを抽出する前に画像を修正する必要がある場合があります。
パラメーターによって、抽出するセルや、出力ポリゴン フィーチャに適用されるジェネラライズやスムージングの度合いを制御します。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力スキャン マップ画像 |
入力ラスター データセット。 ラスターは 2 つのクラス (バイナリー イメージ) に分類する必要があります。 |
Raster Layer |
|
前景値 |
ライン フィーチャに抽出されるラスター セルを表す前景値。 |
Long |
|
出力ポリゴン フィーチャ |
ラスター セルのアウトラインを表す、変換されたポリゴンを格納する出力フィーチャクラス。 |
Feature Class |
|
圧縮許容値 (オプション) |
所定の許容値に基づいて頂点を取り除くことによって、ラインを単純化します。 圧縮許容値を高くすると頂点の数が減り、元のライン形状からの逸脱が大きくなります。 圧縮許容値とは、マップ単位やピクセル単位ではなく、ジェネラライズの度合いを示します。 |
Double |
|
スムージングの適用 (オプション) |
抽出時に、ポリゴン フィーチャにスムージングを適用するかどうかを指定します。
|
Boolean |
|
スムージングの加重 (オプション) |
スムージングの強度。 スムージングの加重値が大きくなるほどラインは滑らかになりますが、出力が元の形状から逸脱する可能性があります。 スムージングの加重値は、特定のマップ単位またはピクセル単位ではありません。 |
Double |
|
ホール サイズ (オプション) |
ホールの対角線の長さが指定された距離以下であれば、抽出時にラスター ラインの一部として扱われます。 このパラメーターでは、抽出時にラスター ラインのホール (前景ピクセルで完全に囲まれた小さなギャップ) を無視できます。 ホールは、ソースの品質が低い場合や、スキャニング エラーが発生した場合に生じます。 |
Long |
環境
現在のワークスペース, 範囲, 出力座標系, 地理座標系変換, 出力データのコンフィグレーション キーワード, 出力データの XY ドメイン, 出力データの Z ドメイン
ライセンス情報
- Basic: いいえ
- Standard: いいえ
- Advanced: はい
