マルチパッチ → ラスター (変換ツール)
サマリー
マルチパッチ フィーチャをラスター データセットに変換します。

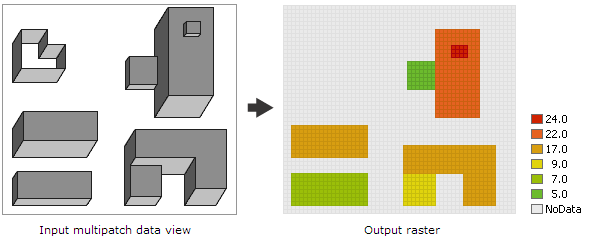

図
使用法
出力ラスターには、入力マルチパッチ フィーチャの、各セルの中心位置の Z 値が格納されます。 各セルの Z 値を決定するために、入力マルチパッチ フィーチャと交差するように、セルの中心位置から垂直線が伸ばされます。 それらの交点の最大または最小 Z 値が出力ラスターに割り当てられます。 セルの中心が 1 つ以上の入力マルチパッチ フィーチャのフットプリント内にある場合、出力セルに値が割り当てられます。そうでない場合、NoData が割り当てられます。
Vertical triangles—基本的に屋根を持たない垂直の壁は、ラスター化処理から除外されるため、出力ラスターには現れません。
出力セル サイズ は、数値で定義するか、既存のラスター データセットから取得することができます。 セル サイズがパラメーター値として明示的に指定されていない場合、セル サイズ 環境が指定されていれば、そこから取得されます。 パラメーター セル サイズも環境セル サイズも指定されていないが、スナップ ラスター 環境が設定されている場合は、スナップ ラスターのセル サイズが使用されます。 何も指定されていない場合、セル サイズは範囲の幅または高さ (どちらか短い方) を 250 で割って求められます。この範囲は環境で指定された 出力座標系 にあります。
セル サイズが数値によって指定されている場合、このツールは出力ラスターに対してこの値を直接使用します。
セル サイズがラスター データセットを使用して指定されている場合、パラメーターはセル サイズの値ではなくラスター データセットのパスを示します。 データセットの空間参照が出力空間参照と同じであれば、そのラスター データセットのセル サイズが解析で直接使用されます。 データセットの空間参照が異なる場合は、選択した セル サイズ投影法 に基づいて投影されます。
このツールを使用すると、都市空間内の 3D 建物フィーチャを (マルチパッチとして) デジタル標高モデル (DEM) に組み込むことができます。 これを実行するには、最初にこのツールを使用してマルチパッチ フィーチャをラスターに変換します。 次に、モザイク ツールを使用して、建物ラスターを DEM ラスターにモザイク処理します。 結果の標高ラスターに、ラスター データを操作する他のツールを使用して、都市空間内の問題を解析することができます。 たとえば、可視領域 ツールを使用して可視性を計算したり、日射量ツールを使用して都市環境における建物屋上の太陽エネルギーを計算したりできます。
デフォルトでは、このツールは複数コアのプロセッサーを利用します。 使用できるコアの最大数は 4 です。
ツールが使用するコア数を減らすには、並列処理ファクター 環境設定を使用します。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力マルチパッチ フィーチャ |
ラスターに変換する入力マルチパッチ フィーチャ。 |
Feature Layer |
|
出力ラスター |
作成する出力ラスター データセット。 浮動小数点タイプになります。 出力ラスターをジオデータベースに保存しない場合、TIFF ファイル形式には |
Raster Dataset |
|
出力セル サイズ (オプション) |
作成される出力ラスターのセル サイズ。 このパラメーターは、数値で定義するか、既存のラスター データセットから取得することができます。 セル サイズがパラメーター値として明示的に指定されていない場合、環境のセル サイズの値が設定されていれば、その値が使用されます。そうでない場合は、追加のルールを使用して別の入力から計算されます。 詳細については、使用方法をご参照ください。 |
Analysis Cell Size |
|
集約方法 (オプション) |
入力マルチパッチ フィーチャと交差するように、セルの中心位置から垂直線が伸ばされる際に、セルの中心位置で Z 値が複数検出された場合に、セルに最大または最小 Z 値を使用するかどうかを指定します。
|
String |
環境
自動コミット, セル サイズ, セル サイズ投影法, 現在のワークスペース, 範囲, 地理座標系変換, NoData, 出力データのコンフィグレーション キーワード, 出力座標系, 並列処理ファクター, リサンプリング方法, スクラッチ ワークスペース, スナップ対象ラスター, タイル サイズ
ライセンス情報
- Basic: はい
- Standard: はい
- Advanced: はい
