属性の割り当て (編集ツール)
サマリー
ソース ライン フィーチャが空間的にターゲット ライン フィーチャと一致している場所を検索し、指定された属性をソース フィーチャから一致するターゲット フィーチャに割り当てます。
属性の割り当ては、通常、あるデータセット内のフィーチャの属性を別のデータセット内の対応するフィーチャにコピーするために使用されます。 たとえば、道路フィーチャの名前を、デジタイズして保持しているデータセットから、新たに収集した精度の高い新しいデータセット内のフィーチャに割り当てる場合に使用されます。 これら 2 つのデータセットは、通常、ソース フィーチャおよびターゲット フィーチャと呼ばれます。 このツールは、指定された検索距離の範囲内で対応するソース ライン フィーチャとターゲット ライン フィーチャを検索し、指定された属性をソース ラインからターゲット ラインに割り当てます。

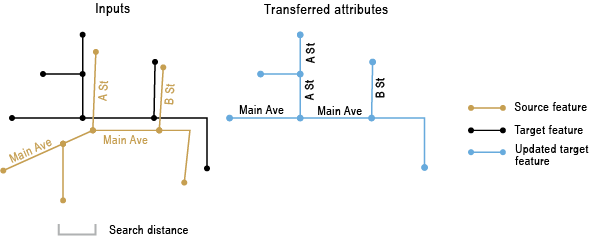

図
使用法
注意:
このツールを実行すると、入力データが変更されます。 詳細と不要なデータの変更を回避するための方法については、「入力データを変更または更新するツール」をご参照ください。
注意:
すべての入力は、同じ座標系に存在する必要があります。
入力データのすべての領域の範囲が、処理範囲として使用されます。 使用されるソース フィーチャとターゲット フィーチャの数は、処理メッセージにレポートされます。
割り当てフィールド パラメーターで、1 つ以上のフィールドを指定する必要があります。 割り当てフィールドの名前がターゲット フィーチャ テーブルのフィールドと同じである場合、割り当てフィールドの名前が他と重複することのないように、名前の末尾に _1 (あるいは _2、_3 など) が付加されます。
複数のソース フィーチャが 1 つ以上のターゲット フィーチャと一致した場合、ソース フィーチャのうちの 1 つのフィールド値のみがターゲット フィーチャに割り当てられます。 ソース フィールドに値がない場合、属性の割り当ては行われません。
検索距離 パラメーターは、一致候補の検索で使用されます。 対応するフィーチャ間のずれの大部分を捉えることができるほど十分な大きさの距離を使用しますが、候補が多くなって不必要な処理が発生し、不正な一致が得られる場合があるため、この値を大きくし過ぎないでください。
出力照合テーブル パラメーターの指定は任意です。 この照合テーブルには、ソース FID とターゲット FID、一致グループ、一致関係、空間と属性の一致条件から得られた一致の信頼度など、フィーチャの完全な一致情報が含まれています。 この情報は、一致状況の理解に役立ち、照合後の検査、編集、および解析を助けます。 詳細については、フィーチャの照合と照合テーブルについてをご参照ください。
割り当てルール フィールド パラメーターを使用し、複数のソース フィーチャが 1 つ以上のターゲット フィーチャと一致した場合に、m:n の一致における属性の割り当て方法を制御するルールを設定します。 ルールが設定されていない場合、一致した最も長いソース フィーチャから属性が割り当てられます。 ただし、割り当てが適切に行われるように、属性ベースのルールを使用できます。それぞれのルールは、フィールド名と値で定義されます。
次のフィールド タイプとルール値がサポートされています。
フィールド タイプ
ルール値
テキスト
ソース フィーチャ内に存在する可能性がある文字列値。
Integer
ソース フィーチャ内に存在する可能性がある整数、または最大値と最小値を表す 最大 と 最小。
Date
最も新しい日付と古い日付を表す 最大 と 最小。
フィールドとルール値の組は、必要な数だけ指定できます。 ルールは、リストされた順序で適用されます。
m:n の一致が見つかった場合、ツールは指定されたフィールドとルール値を確認して、次の方法で属性の割り当て元を決定します。
m ソース フィーチャの 1 つだけがルール リストの最初のフィールドにあるルール値を持つ場合、そのソース フィーチャが割り当てに使用されます。
m ソース フィーチャの複数がルール値を持つ場合や、ルール値を持つソース フィーチャがない場合は、このルールで割り当て元は決まりません。 他のルールが指定されていない場合、最も長いソース フィーチャが割り当てに使用されます。 他のルールが指定されている場合、リスト内の次のルールが確認され、割り当て元が決定されます。
すべてのルールが評価されるまで、このプロセスが続けられます。 割り当てに使用するソース フィーチャを決定できない場合、最も長いソース フィーチャが使用されます。

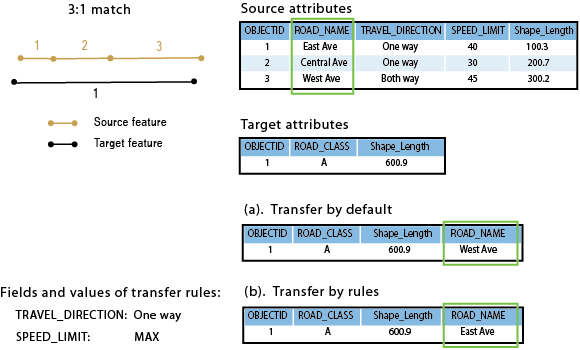

次の例では、このプロセスの仕組みについて説明します。 ソースとターゲットは 3:1 の一致で、
ROAD_NAMEフィールドをソースからターゲットに割り当てる必要があります。 デフォルトでは、ソース フィーチャ 3 が 3 つのソース フィーチャの中で最も長いため、割り当てに使用されます。以下の表 (a) に示すように、ターゲット フィーチャにはROAD_NAMEの値として West Ave が割り当てられます。次に、
TRAVEL_DIRECTIONフィールドにOne wayルール、SPEED_LIMITフィールドにMAXルールが設定されているとします。 割り当て元になるソース フィーチャを決定するために、ツールは最初に 3 つすべてのソース フィーチャのTRAVEL_DIRECTIONの値を評価し、2 つがOne wayと一致していることを見つけます。 次にツールは、これら 2 つのフィーチャのSPEED_LIMITの値を確認し、最大値が 40 であるOBJECTIDフィールド1に決定します。 したがって、以下の表 (b) に示すように、ROAD_NAMEフィールド値East Aveがこのフィーチャからターゲット フィーチャに割り当てられます。
フィーチャの照合の精度は、データの品質、複雑さ、および 2 つの入力の類似性に依存します。
前処理でデータ エラーを最小化し、関連するフィーチャを入力として選択します。 一般に、入力データセット内のフィーチャがトポロジ的に正しく、有効なジオメトリを有しており、シングルパートであって重複していないのは有効です。そうでない場合は、予期しない結果が発生するおそれがあります。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
ソース フィーチャ |
属性の割り当て元のライン フィーチャ。 |
Feature Layer |
|
ターゲット フィーチャ |
属性の割り当て先のライン フィーチャ。 割り当てフィールドが、ターゲット フィーチャに追加されます。 |
Feature Layer |
|
割り当てフィールド |
ターゲット フィーチャに割り当てられるソース フィールドのリスト。 少なくとも 1 つのフィールドを指定する必要があります。 |
Field |
|
検索距離 |
一致候補の検索に使用される距離。 ゼロより大きい距離を指定する必要があります。 優先的に適用される単位を選択できます。 デフォルトはフィーチャの単位です。 |
Linear Unit |
|
フィールドの照合 (オプション) |
ソース フィーチャおよびターゲット フィーチャのフィールドのリスト。 これを入力すると、照合候補に関して各フィールド ペアがチェックされるため、正しい適合の特定に役立ちます。 値テーブル列:
|
Value Table |
|
出力照合テーブル (オプション) |
完全なフィーチャ マッチング情報を含む出力テーブル。 |
Table |
|
割り当てルール フィールド (オプション) |
複数のソース フィーチャがターゲット フィーチャと一致する場合に、属性の割り当てに使用するソース フィーチャを制御するルール。 割り当てに使用するソース フィーチャは、指定したルール フィールドとルール値によって決定されます。これらは、指定されたリストに表示される順序で、優先度が高から低にランク付けされます。 ルールが指定されていない場合、一致した複数のソース フィーチャの中で最も長いものが割り当てに使用されます。 使用できるルール タイプは次のとおりです。
値テーブル列:
|
Value Table |
派生した出力
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
更新されたターゲット フィーチャ |
更新されたターゲット フィーチャ。 |
Feature Class |
環境
ライセンス情報
- Basic: いいえ
- Standard: いいえ
- Advanced: はい
