方向トレンド (Geostatistical Analyst ツール)
サマリー
特定の方向へのデータ値のトレンドを表示する散布図チャートをフィーチャ レイヤー上に作成します。

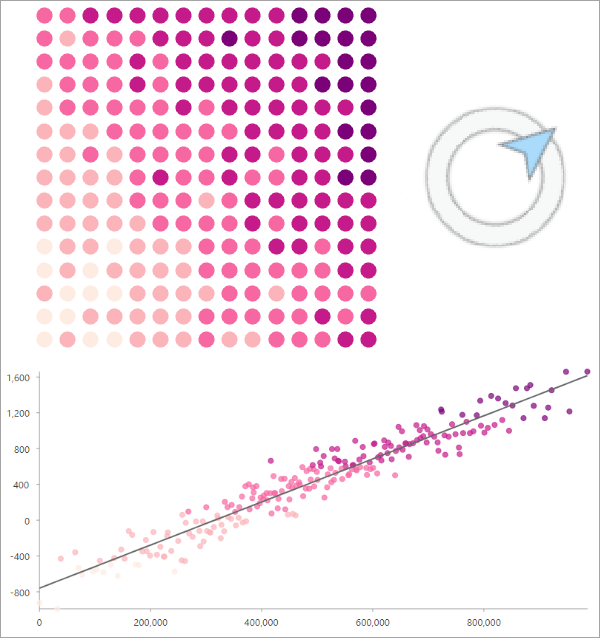

図
使用法
出力は、入力フィーチャに追加される 散布図チャート です。 入力はポイント フィーチャまたはポリゴン フィーチャでなければなりません。 ポリゴンの場合、ポリゴンの重心を使用してチャートが作成されます。 少なくとも 7 個のフィーチャが必要です。 このツールによって入力フィーチャに変更が加えられることはありません。
このツールにはアクティブなマップが必要です。 つまり、スタンドアロン Python スクリプトでこのツールを使用することはできません。 アクティブなマップがない場合、エラーが返されます。 アクティブなマップのフィーチャ レイヤーが入力フィーチャである場合、そのフィーチャ レイヤーにチャートが追加されます。 その他の場合は、派生した出力フィーチャ レイヤーが、チャートが含まれているアクティブなマップに追加されます。
このツールの適用例を次に示します。
トレンドの方向は北から時計回りの度数として提供されます。 たとえば、0 は北、90 は東、180 は南、270 は西に相当します。 方向は、一般に、真の基本方位と一致していません。 たとえば、0 はフィーチャの座標系の y 座標の方向と一致しており、これは一般的には真北ではありません。
このツールは、多項式の各次数 (1 ～ 6) の R2 値と AIC 値を示すメッセージを返します。 トレンドの方向を指定した場合、多項式トレンドの次数ごとにその方向での値が計算されます。 最も強いトレンドの方向を調べる場合、多項式の次数ごとに最も強いトレンドの方向が計算され、これは一般に、次数によって異なります。 このメッセージから、使用する多項式の次数を決定し、適切な多項式の次数を使用してこのツールを再実行することも、チャートの チャート プロパティ ウィンドウで多項式の次数を変更することもできます。
このツールでは 6 次多項式まで使用できますが、3 より大きい次数の使用が適切であることは稀です。
最も強いトレンドの方向を調べる際には、そのトレンドの方向と多項式トレンドの次数の R2 値が最大となる方向が計算されます。 最も強いトレンドの方向は 0 ～ 179 の整数になります。 これは、方向に 180 度を加算すると x 軸が反転するだけで、R2 値は同じになることが理由です。
入力フィーチャに選択セットがある場合、最も強いトレンドの方向と関連メッセージは選択されているフィーチャからのみ計算されます。 ただし、チャートは、選択されているフィーチャだけでなく、フィーチャ レイヤー全体について作成されます。 選択されているフィーチャだけをチャートに表示するには、チャート ウィンドウの 選択セットによるフィルター ボタンをクリックします。
複数の方向のトレンドを探索するには、バッチ ジオプロセシングを使用して、異なる方向で複数のチャートを作成します。

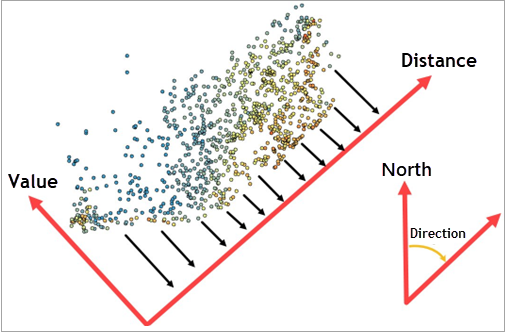

散布図の x 軸は、トレンドの方向に座標系を回転させて、回転した座標系でフィーチャの x 座標を特定することによって作成されます。 x 軸の値は、0 で始まるように縮尺が変更され、回転した x 軸方向の距離として解釈できます。
座標系の回転は、フィーチャの x 座標と y 座標の座標変換を使用して実行されます:
x*cos(direction) + y*sin(direction)。 座標変換を適用する前に、東から反時計回りのラジアンに方向が変換されます。アクティブなマップのフィーチャ レイヤーが入力フィーチャである場合、そのフィーチャ レイヤーに方向トレンド チャートが追加されます。 ディスク上のフィーチャクラスが入力である場合、チャートが含まれているアクティブなマップにフィーチャのレイヤーが追加されます。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力フィーチャ |
方向トレンドの計算に使用される入力フィーチャ レイヤー。 入力はポイント フィーチャまたはポリゴン フィーチャでなければなりません。 ポリゴンの場合、ポリゴンの重心を使用してチャートが作成されます。 |
Feature Layer |
|
分析フィールド |
方向トレンドの計算に使用される入力フィーチャ レイヤーの数値フィールド。 |
Field |
|
トレンドの方向 (オプション) |
トレンドの方向。 北から時計回りの度数で値を指定します。 たとえば、0 は北、90 は東、180 は南、270 は西に相当します。 値は 0 ～ 360 の間でなければなりません。 デフォルトは 0 です。 最も強いトレンドの方向を計算する場合、このパラメーターは適用されません。 方向は、一般に、真の基本方位と一致していません。 たとえば、0 はフィーチャの y 座標の方向と一致しており、これは真北でない場合があります。 |
Double |
|
最も強いトレンドの方向を計算 (オプション) |
最も強いトレンドの方向をこのツールで計算するかどうかを指定します。 最も強いトレンドの方向は、指定した多項式の次数の R2 値が最大となる方向を計算することによって求められます。 オンの場合、値は整数に丸められます。
|
Boolean |
|
多項式トレンドの次数 (オプション) |
データ値に適合させる多項式の次数を指定します。
|
Long |
派生した出力
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
チャートを含む更新された入力フィーチャ |
方向トレンド チャートを含むフィーチャ レイヤー。 アクティブなマップのフィーチャ レイヤーが入力フィーチャである場合、この値は空になります。 |
Feature Layer |
環境
このツールは、ジオプロセシング環境を一切使用しません。
ライセンス情報
- Basic: はい
- Standard: はい
- Advanced: はい
