レイヤーの反復 (Iterate Layers) (モデル ツール)

サマリー

マップ内のレイヤーを反復処理します。

ModelBuilder でのレイヤーの反復の詳細

使用法

• このツールはモデルで使用する ModelBuilder からのみ利用できます。 このツールは、ジオプロセシング ウィンドウまたは Python からは利用できません。

• レイヤー タイプ パラメーターが テーブル ビュー に設定されている場合、スタンドアロン テーブルのみが反復処理されます。 フィーチャ テーブルまたはラスター テーブルで作業するには、レイヤー タイプ パラメーターを フィーチャ レイヤー または ラスター レイヤー に設定します。

• 各反復処理では、ツールは次の出力を返します。

  • 出力レイヤー— マップのレイヤーで、設定されているパラメーター フィルターに基づきます。 このレイヤーには、レイヤーですでに設定されている選択内容と結合が含まれます。

  • 名前— レイヤーの名前。 この名前は、インライン変数置換で使用できます。

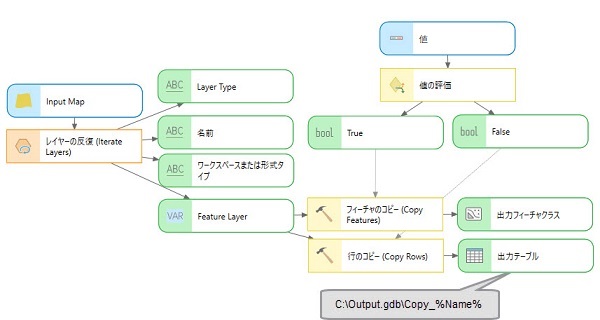

  • 出力レイヤー タイプ— レイヤーのタイプ。 この値は、レイヤー タイプ パラメーターで設定されたレイヤーのタイプに合致します。 出力値は定数で、ローカライズできません。 2 つ以上のレイヤー タイプが使用される場合、タイプを使用して下の画像に示すように、モデルを分割できます:

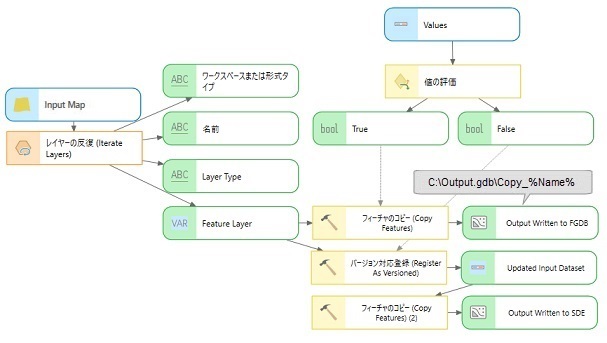

  • ワークスペースまたは形式タイプ— レイヤーのワークスペース タイプ。 この値は、フィーチャ レイヤー、ラスター レイヤー、テーブル ビューでのみ返されます。 出力値は定数で、ローカライズできません。 フォルダーベースのワークスペースに格納されたラスター レイヤーの場合、ファイル形式が返されます (たとえば TIFF)。この値を使用して、次の図に示すように、モデルを分割したり、診断として使用して反復処理されたレイヤー タイプを評価することができます:



• ツールは、レイヤー タイプ パラメーターで設定されたタイプと、表示設定 パラメーターおよび 状態 パラメーターで設定されたフィルターと合致するレイヤーを返します。 たとえば、レイヤー タイプ パラメーターが フィーチャ レイヤー と ラスター レイヤー に、表示設定 パラメーターが 非表示 に、そして 状態 パラメーターが 有効 に設定されている場合、ツールは、表示されておらず有効なフィーチャ レイヤーとラスター レイヤーを返します。

• レイヤー タイプ パラメーターが設定されていない、またはパラメーター基準に合致するレイヤーがない場合、出力レイヤー の値は OUTPUT_LAYER に設定され、名前 の値、出力レイヤー タイプ** の出力は FEATURE_LAYER に設定され、そして、ワークスペースまたは形式タイプ の出力は ワークスペース に設定されます。**

• The レイヤー タイプ パラメーターは、複数のタイプに設定できます。たとえば、フィーチャ レイヤー、ラスター レイヤー、テーブル ビュー などです。 ただし、ツールを フィーチャのコピー、ラスターのコピー、または 行のコピー など、一部のレイヤー タイプと互換性がない場合がある下流のツールに接続できます。 複数のレイヤー タイプをこのシナリオでサポートするには、レイヤー タイプ パラメーターを 1 つの特定のレイヤー タイプに設定する必要があります。 次に、出力を対応するツール (特定のデータ タイプで動作するもの) に接続します。 すべての下流の接続を行った後、3 つすべてのレイヤー タイプに レイヤー タイプ パラメーターを設定できます。 ツールの開始時のデフォルトはフィーチャ レイヤー タイプに設定されており、ラスターを入力として考慮するツールとは互換性がないため、このワークフローが必要です。 すべてのレイヤー タイプがモデルに追加されたら、整合チェックにより、ツールは有効な状態になります。

パラメーター

• Dialog

ラベル	説明	データ タイプ
入力マップ	反復処理されるレイヤーがある入力マップです。	Map
ワイルドカード (オプション)	結果を制限するために使用する、* と文字の組み合わせ。 アスタリスクは「すべて」の指定と同じです。 ワイルドカードを指定しない場合は、すべての値が返されます。 このパラメーターを使用すると、名前が特定の文字や語句で始まる入力だけを反復処理できます (A*、Ari*、Land* など)。	String
レイヤー タイプ (オプション)	反復処理されるレイヤーのフィルターに使用するレイヤー タイプを指定します。 レイヤー タイプが指定されない場合は、サポートしているすべてのレイヤー タイプが反復処理されます。 複数のレイヤー タイプ使用して、レイヤーをフィルターできます。 3D タイル レイヤー—3D タイル レイヤーが反復処理されます。 アノテーション レイヤー—アノテーション レイヤーが反復処理されます。 ビルディング レイヤー—ビルディング レイヤーが反復処理されます。 ビルディング シーン レイヤー—ビルディング シーン レイヤーが反復処理されます。 ディメンション レイヤー—ディメンション レイヤーが反復処理されます。 フィーチャ レイヤー—フィーチャ レイヤーが反復処理されます。 Geostatistical Analyst レイヤー—Geostatistical レイヤーが反復処理されます。 グループ レイヤー—グループ レイヤーが反復処理されます。 KML レイヤー—KML レイヤーが反復処理されます。 ナレッジ グラフ レイヤー—ナレッジ グラフ レイヤーが反復処理されます。 LAS データセット レイヤー—LAS データセット レイヤーが反復処理されます。 モザイク レイヤー—モザイク レイヤーが反復処理されます。 Network Analyst レイヤー—Network Analyst レイヤーが反復処理されます。 ネットワーク データセット レイヤー—ネットワーク データセット レイヤーが反復処理されます。 方向付き画像レイヤー—方向付き画像レイヤーが反復処理されます。 パーセル レイヤー—パーセル レイヤーが反復処理されます。 ラスター レイヤー—ラスター レイヤーが反復処理されます。 シーン サービス レイヤー—シーン サービス レイヤーが反復処理されます。 サブタイプ グループ レイヤー—サブタイプ グループ レイヤーが反復処理されます。 サブタイプ グループ テーブル—サブタイプ グループ テーブルが反復処理されます。 テーブル ビュー—テーブル ビューが反復処理されます。 テレイン レイヤー—テレイン レイヤーが反復処理されます。 TIN レイヤー—TIN レイヤーが反復処理されます。 トポロジー レイヤー—トポロジー レイヤーが反復処理されます。 トレース ネットワーク レイヤー—トレース ネットワーク レイヤーが反復処理されます。 軌道レイヤー—軌道レイヤーが反復処理されます。 ユーティリティー ネットワーク レイヤー—ユーティリティー ネットワーク レイヤーが反復処理されます。 ボクセル レイヤー—ボクセル レイヤーが反復処理されます。	String
ワークスペース タイプ	反復処理されるレイヤーのフィルターに使用するワークスペース タイプを指定します。 ワークスペース タイプが指定されていない場合は、サポートしているワークスペース タイプのすべてのレイヤーが反復処理されます。 このパラメーターは、レイヤー タイプ パラメーターが フィーチャ レイヤー、ラスター レイヤー、または テーブル ビュー に設定されている場合のみ有効です。 マルチファイル フィーチャ コネクション—マルチファイル フィーチャ コネクション ワークスペースのレイヤーが反復処理されます。 BIM ファイル—BIM ファイル ワークスペースのレイヤーが反復処理されます。 CAD—CAD ワークスペースのレイヤーが反復処理されます。 区切りテキスト ファイル—区切りテキスト ファイル ワークスペースのレイヤーが反復処理されます。 エンタープライズ ジオデータベース—エンタープライズ ジオデータベース ワークスペースのレイヤーが反復処理されます。 フィーチャ サービス—フィーチャ サービス ワークスペースのレイヤーが反復処理されます。 ファイル ジオデータベース—ファイル ジオデータベース ワークスペースのレイヤーが反復処理されます。 メモリー内データベース—メモリー内データベース ワークスペースのレイヤーが反復処理されます。 Microsoft Excel—Microsoft Excel ワークスペースのレイヤーが反復処理されます。 NetCDF—NetCDF ワークスペースのレイヤーが反復処理されます。 OLE DB—OLE DB ワークスペースのレイヤーが反復処理されます。 ラスター—ラスター ワークスペースのレイヤーが反復処理されます。 シェープファイル—シェープファイル ワークスペースのレイヤーが反復処理されます。 SQLite—SQLite ワークスペースのレイヤーが反復処理されます。 SQL クエリー レイヤー—SQL クエリー レイヤー ワークスペースのレイヤーが反復処理されます。 ストリーム サービス—ストリーム サービス ワークスペースのレイヤーが反復処理されます。 Web フィーチャ サービス—Web フィーチャ サービス ワークスペースのレイヤーが反復処理されます。	String
フィーチャ タイプ (オプション)	反復処理されるレイヤーのフィルターに使用するフィーチャ タイプを指定します。 フィーチャ タイプが指定されていない場合は、サポートしているすべてのフィーチャ タイプが反復処理されます。 アノテーション—アノテーション フィーチャクラスが反復処理されます。 ディメンション—ディメンション フィーチャクラスが反復処理されます。 シンプル エッジ—シンプル エッジ フィーチャクラスが反復処理されます。 コンプレックス エッジ—コンプレックス エッジ フィーチャクラスが反復処理されます。 シンプル ジャンクション—シンプル ジャンクション フィーチャクラスが反復処理されます。 コンプレックス ジャンクション—コンプレックス ジャンクション フィーチャクラスが反復処理されます。 ライン—ライン フィーチャクラスが反復処理されます。 ポイント—ポイント フィーチャクラスが反復処理されます。 ポリゴン—ポリゴン フィーチャクラスが反復処理されます。 マルチパッチ—マルチパッチ フィーチャクラスが反復処理されます。	String
ラスター タイプ (オプション)	ワークスペース タイプ パラメーターが ラスター に設定されているときに、ラスター レイヤーのフィルターに使用されるラスター形式タイプ。 ラスター タイプが指定されていない場合は、サポートしているラスター タイプのすべてのレイヤーが反復処理されます。	String
表示設定 (オプション)	レイヤーのフィルターにレイヤー表示設定を使用するかどうかを指定します。 すべて—レイヤーのフィルターにレイヤーの表示設定が使用されません。 表示—表示されているレイヤーが反復処理されます。 非表示—表示されていないレイヤーが反復処理されます。	String
状態 (オプション)	レイヤーのフィルターに使用するレイヤー状態を指定します。 パラメーターが無効に設定されていると、ソース パス レイヤーが分割されているレイヤーが返されます。 すべて—レイヤーのフィルターにレイヤーの状態が使用されません。 有効—有効なレイヤーが反復処理されます。 無効—無効なレイヤーが反復処理されます。	String
再帰 (オプション)	ネストされたグループ レイヤーが反復処理されるかどうかを指定します。 Checked—ネストされたグループ レイヤーは反復処理されます。 Unchecked—ネストされたグループ レイヤーは反復処理されません。	Boolean

派生した出力

ラベル	説明	データ タイプ
出力レイヤー	マップのレイヤーで、設定されているパラメーター フィルターに基づきます。 このレイヤーには、レイヤーですでに設定されている選択内容と結合が含まれます。	Any Value
名前	レイヤーの名前。	String
出力レイヤー タイプ	レイヤーのタイプ。	String
ワークスペースまたは形式タイプ	レイヤーのワークスペース タイプ。	String

環境

このツールは、ジオプロセシング環境を一切使用しません。

ライセンス情報

• Basic: はい
• Standard: はい
• Advanced: はい
