Что такое рабочая область наблюдений?
Обзор
Сбор наблюдений — это процесс визуального сбора и обработки информации из геопространственных изображений для понимания изменений в области интереса или поиска конкретных объектов, явлений или других феноменов. Наблюдения можно классифицировать как объектно-ориентированные или основанные на действиях. Объектно-ориентированные наблюдения фиксируют физические аспекты того, что наблюдается, например, тип объекта, измерения и другие физические характеристики. Наблюдения, основанные на действиях, часто представляют собой описание того, что происходит в определенном местоположении в конкретную точку во времени. Эти два типа наблюдений предоставляют подробные разведывательные данные, необходимые для решения конкретных разведывательных задач.Например, объектно-ориентированные наблюдения могут использоваться для анализа боевого состава или мониторинга портов для экономического анализа; наблюдения, основанные на действиях, могут фиксировать время и число людей или объектов, собирающихся в определенном местоположении.
Рабочая область наблюдений — это рабочая среда на основе изображений, готовая для сбора наблюдений. Рабочая область представляет собой вид карты, который содержит многие элементы данных, необходимые для анализа изображений, включая ортотрансформированные слои изображений для сбора наблюдений с более высокой степенью геопространственной корректности. Рабочая область наблюдений создается с помощью Создать рабочую область наблюдений. Создать рабочую область наблюдений — это единый инструмент, который объединяет несколько отдельных инструментов и многие шаги для более эффективного создания готовой к анализу среды наблюдений.
Узнайте больше о создании рабочей области наблюдений.
Компоненты
В зависимости от вашего выбора источников данных, рабочая область наблюдений может содержать:
Индивидуально ортотрансформированные слои изображений
Неортотрансформированные слои изображений
Новые и существующие векторные слои
Высоты
Базовые карты
Ортотрансформированные слои изображений
Ортокартографирование — это процесс, который устраняет искажения на изображении, вызванные сенсором изображения и ландшафтом. Результатом является постоянная шкала для всех частей изображения. Процесс создает новый временный слой изображения в проекте, который необходимо сохранить, чтобы он остался доступным снаружи проекта.
Создать рабочую область наблюдений использует растр Геометрическая функция для создания отдельных ортотрансформированных слоев изображений из ваших источников изображений. Параметр Константа Z не используется. При создании нового проекта можно выбрать множество входных изображений.
Функция Геометрическая требует изображения с определением модели сенсора. Информация о рациональных полиномиальных коэффициентах (RPC) включена в большинство коммерчески распространяемых спутниковых изображений или прилагается к ним. Функция Геометрическая не поддерживает аэрофотоснимки с табличными моделями камер.
Примечание:
Создать рабочую область наблюдений не поддерживает входные данные в виде сервисов изображений или наборов данных мозаики.
Слои изображений без ортотрансформирования
Входные изображения без поддерживаемой информации о модели сенсора или перекрытия высот, необходимого для ортокартографирования, добавляются в новую рабочую область, но остаются без коррекции. Эта опция позволяет отображать дополнительные источники изображений для справки или использовать ранее скорректированные изображения. Вы получите предупреждение, если какие-либо входные данные изображений не соответствуют этим критериям.
Векторные слои наблюдений
При создании новой рабочей области существующие векторные слои можно добавить в качестве слоев наблюдений для сбора интересующих пространственных объектов с изображения. Если в вашем проекте нет никаких пространственных объектов, вы можете создать новые векторные слои точек, линий, полигонов и мультиточечных объектов. Множество векторных слоев можно выбрать или создать с помощью Создать рабочую область наблюдений за один раз.
Примечание:
Два новых текстовых атрибутивных поля, Label и Analyst Comment, добавляются к существующим классам пространственных объектов и включаются в создаваемые классы пространственных объектов. Для включения существующих векторных данных необходимо иметь права на запись.
При добавлении новых векторных слоев применяются правила именования базы геоданных. Имена должны быть уникальными, начинаться с буквы и содержать только алфавитно-цифровые символы и символы подчеркивания. Пробелы и специальные символы не допускаются. Новый векторный слой будет отображаться под этим именем в рабочей области, если вы не укажете псевдоним. Псевдонимы более удобны для пользователя и могут содержать пробелы, специальные символы и начинаться с цифр.
Новые классы пространственных объектов наблюдений по умолчанию сохраняются в текущую базу геоданных проекта. Вы можете изменить местоположение, указав на другую файловую базу геоданных или многопользовательскую базу геоданных.
Редактирование векторных слоев
Новые и существующие векторные слои, добавленные в рабочую область, готовы к редактированию для добавления наблюдений. Дополнительные сведения о редактировании векторных слоев см. в кратком туре по редактированию.
Высота
Растровый набор данных высот или Elevation service требуется для ортокартографирования изображений, но в остальном является необязательным и отображается как растровый слой в новой рабочей области. Для создания рабочей области можно выбрать только один источник высот. Создать рабочую область наблюдений проверяет экстенты высот относительно экстентов изображений. Предупреждающее сообщение появляется для изображений, которые не полностью перекрывают экстент набора данных высот.
Важность коррекции ландшафта
Включение данных о высотах для коррекции изображения повышает точность собранных наблюдений. На графическом примере ниже показана часть спутникового изображения, полученного рядом с Редлендсом, Калифорния.

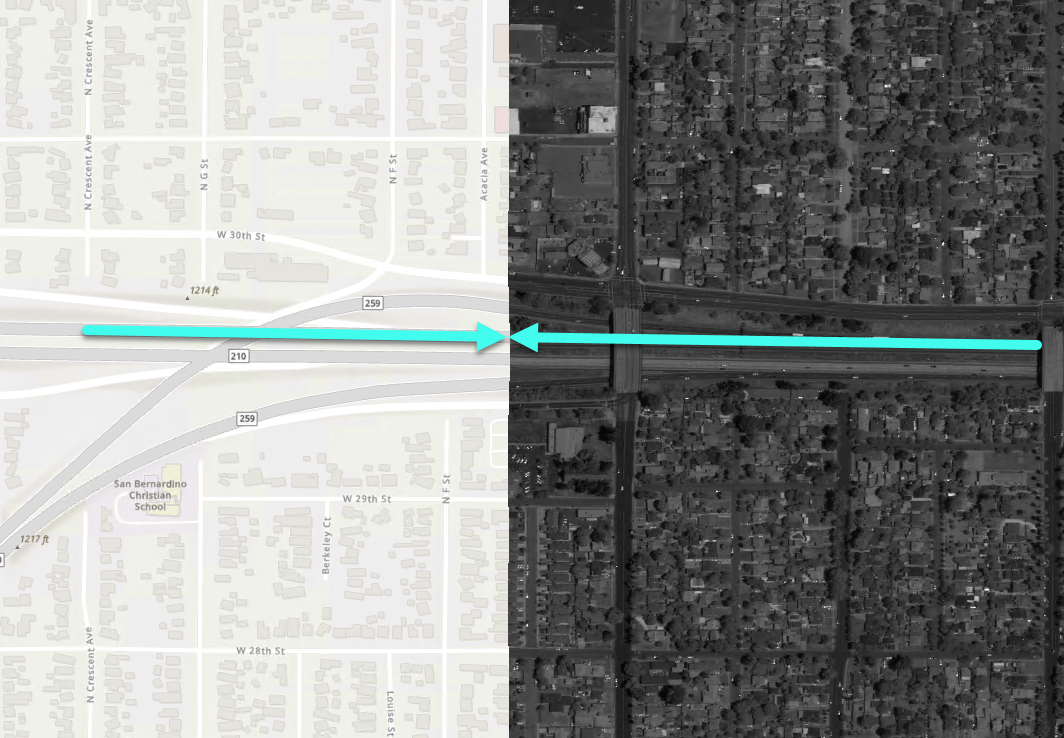

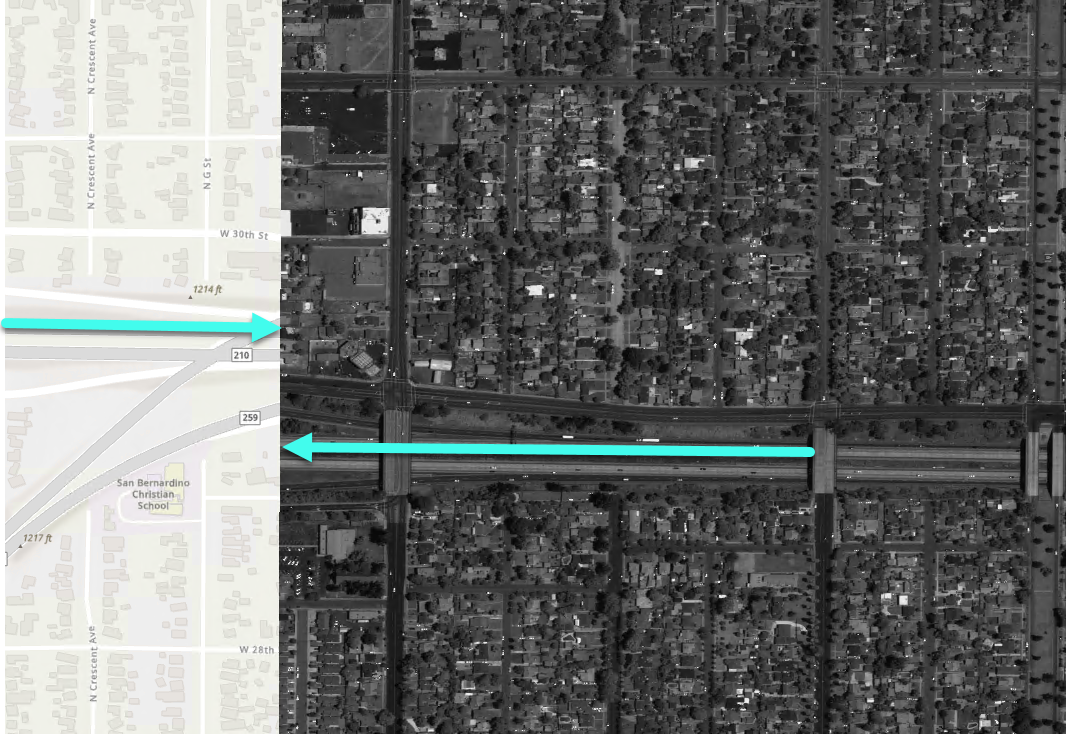

Слева изображение отображается как неортотрансформированное. Обратите внимание, что объекты на базовой карте не совпадают с соответствующими объектами на изображении. Справа то же ортотрансформированное изображение в рабочей области совпадает с базовой картой. Обе показывают одно и то же изображение поверх одной и той же базовой карты. Объем необходимой коррекции будет варьироваться в зависимости от изображения и ландшафта, но это иллюстрирует роль, которую данные о высотах могут играть в получении более геопространственно точных наблюдений.
Базовые карты

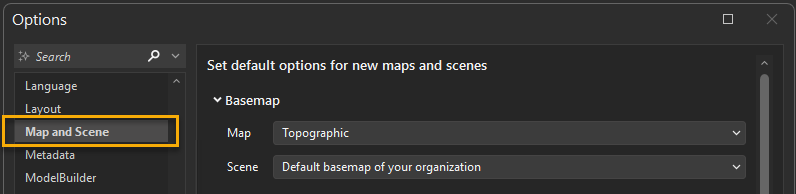

По умолчанию базовая карта не включена в новую рабочую область. При создании рабочей области у вас есть опция добавить базовую карту. Добавленная базовая карта указывается в ваших настройках приложения AllSource. Вы можете просмотреть или изменить настройки базовой карты в опциях Карты и сцены.
Более подробно о базовых картах
