Расширение содержания диаграммы связей

Чтобы узнать больше об элементе, например, розничном магазине, воспользуйтесь инструментом Расширить или инструментом Отфильтрованное расширение , чтобы добавить в диаграмму связей из связанного с ней графа знаний связанные с магазином элементы, включая сотрудников, склады, поставщиков и транспортные средства.

Когда вы используете какой-то из инструментов для добавления ресурсов в диаграмму связей, операция выполняется из элементов, выбранных в данный момент в диаграмме связей. Он расширяет содержимое диаграмм связей, выполняя запросы в графе знаний, чтобы получить отношения, связывающие с выбранными элементами. Полученные отношения и связанные с ними элементы добавляются в диаграмму связей, когда они еще не являются ее частью. В результате все выбранные элементы расширятся на одну степень (или "скачок"), показав своих ближайших соседей и отношения, соединяющие их.

Разверните элемент, используя все отношения

Когда вы используете инструмент Расширить для добавления содержимого в диаграмму связей, операция запускается для всех выбранных элементов. Определяются все отношения всех типов для всех выбранных элементов. Отношения и связанные элементы добавляются в диаграмму связей независимо от того, занимают ли выбранные элементы источник или место назначения отношения.

Чтобы расширить элемент, используя все отношения, выполните следующие шаги:

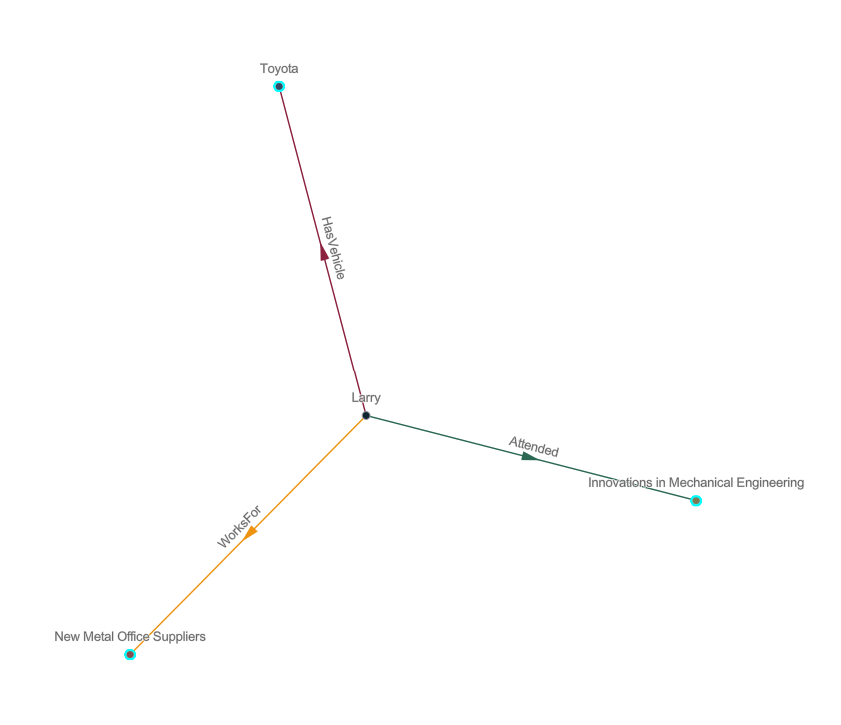

Выберите элементы и отношения, которые вы хотите развернуть в диаграмме связей.
Щелкните Инструменты анализа на контекстной панели инструментов.
Щелкните Расширить в ниспадающем меню.

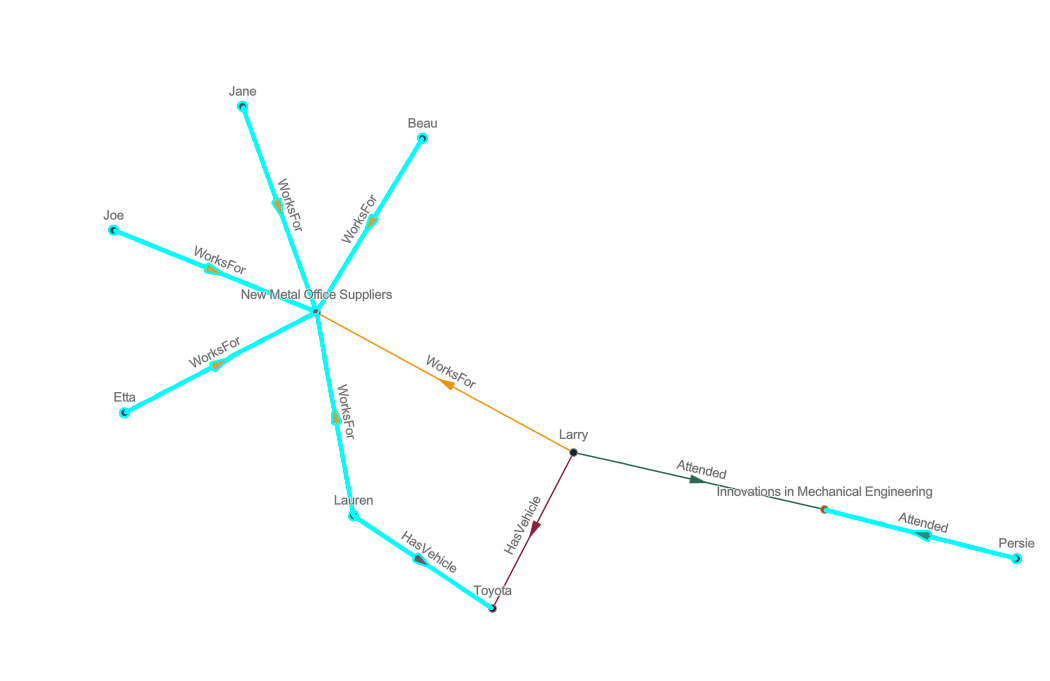

Выборка первоначально отмеченных элементов графа будет отменена. Отношения и связанные элементы, определенные операцией разворачивания, добавляются в диаграмму связей и становятся выбранными. Вы снова можете нажать Расширить, чтобы расширить на одну степень или несколько степеней новые добавленные элементы.
Если необходимо, очистите выборку и приблизьтесь, чтобы изучить добавленные отношения.

Разверните элемент, используя определенные отношения

Инструмент Отфильтрованное расширение работает так же, как инструмент Расширить, за исключением того, что он позволяет выборочно расширять типы отношений. Когда вы выбираете этот инструмент, появляется окно Отфильтрованное расширение, где перечислены все типы отношений, которые могут быть добавлены для выбранных элементов. Вы можете выбрать конкретные типы отношений, которые хотите добавить в диаграмму связей. Например, если в диаграмме связей выбран магазин, вы можете проверять только отношения HasSupplier и добавить элементы supplier в диаграмму связей.

Чтобы расширить элемент, используя определенные отношения, выполните следующие шаги:

Выберите элементы и отношения, которые вы хотите расширить в диаграмме связей.

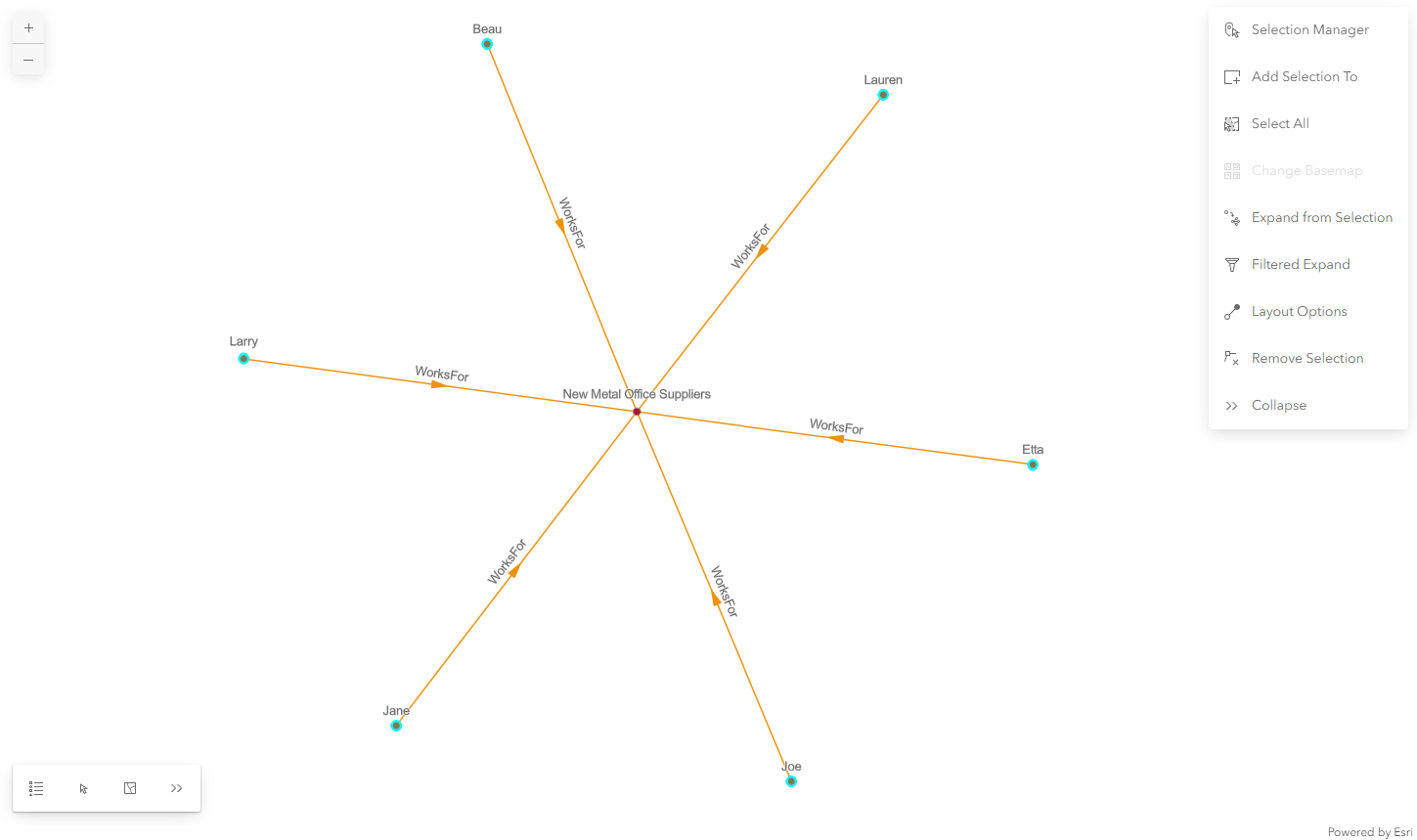

Элементы графа будут выбраны на диаграмме связей.
Щелкните Инструменты анализа на контекстной панели инструментов.
Щелкните Отфильтрованное расширение в ниспадающем меню.

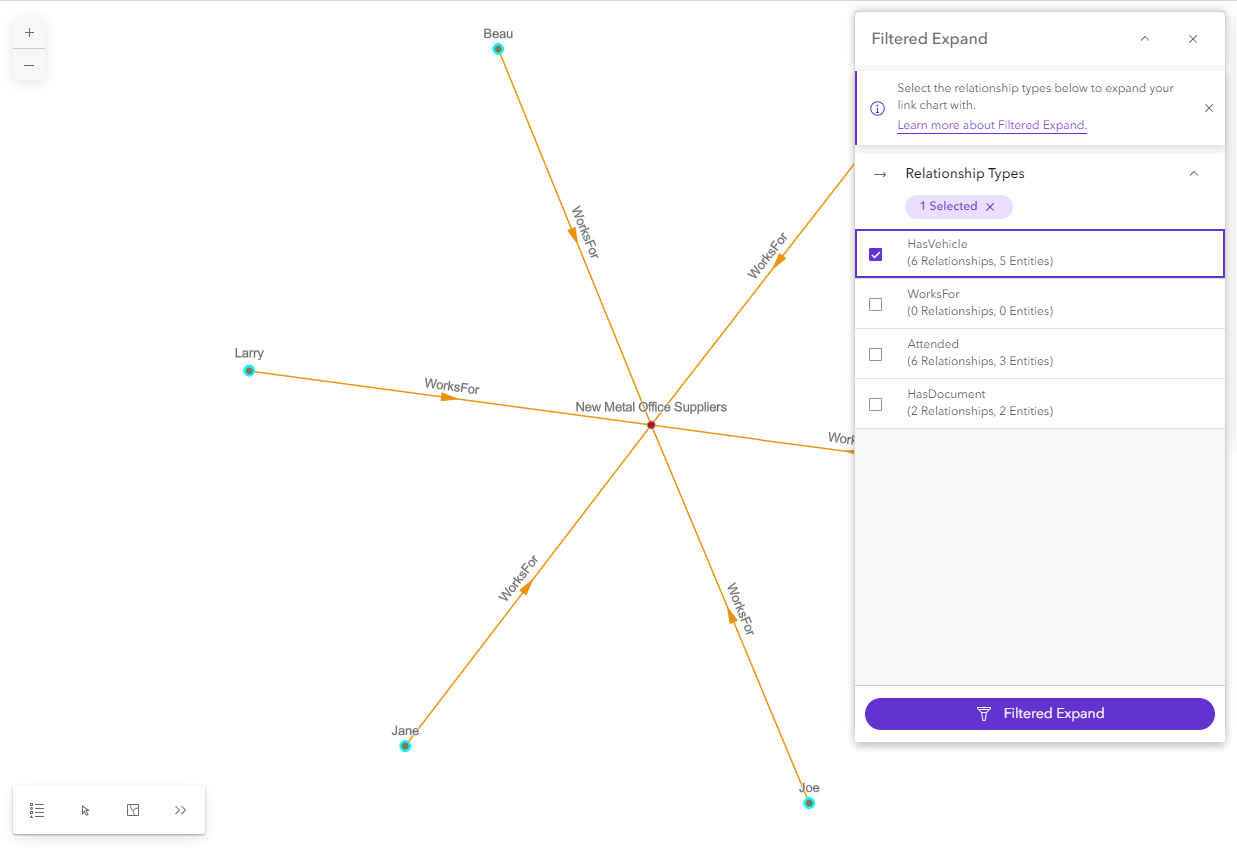

Появится панель Отфильтрованное расширение.

Перечислены все типы отношений, которые можно добавить в диаграмму связей для выбранных элементов. На панели для каждого типа отношений показано количество экземпляров этого отношения, существующих для выбранных элементов, которые можно добавить в диаграмму связей. Она также показывает, количество связанных элементов, которое будет добавлено в диаграмму связей при добавлении этих отношений.
Щелкните по типам отношений, которые будут использоваться при развертывании выбранных элементов.
Нажмите кнопку Отфильтрованное расширение в нижней части панели.

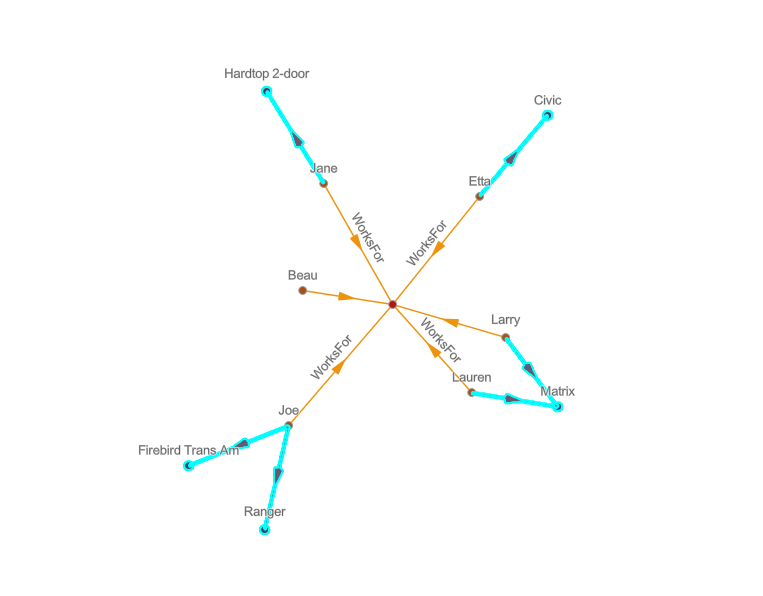

Выборка первоначально отмеченных элементов графа будет отменена. Отношения и связанные элементы, определенные отфильтрованной операцией разворачивания, добавляются в диаграмму связей и становятся выбранными.

Если между добавленными элементами есть отношения, они автоматически не добавляются.
При необходимости, используйте менеджер выборки или очистите выборку и приблизьтесь, чтобы изучить добавленные отношения.

Панель Отфильтрованное расширение останется открытым. Если элементы и отношения остаются выбранными на диаграмме связей, типы отношений, отображаемые на панели, обновятся, отразив типы отношений, в которых участвуют выбранные в данный момент элементы.

Подключение

Когда вы добавляете отношение на диаграмму связей, отношение добавляется вместе с элементами источника и назначения. Однако при добавлении элементов в диаграмму связей, их отношения и связанные элементы автоматически не добавляются. Два элемента могут участвовать в отношении, которое существует в графе знаний, но отношение может отсутствовать в диаграмме связей. Операция Соединить добавляет такие отсутствующие отношения. Добавляются только одиночные отношения, которые существуют между элементами в диаграмме связей.

Существует две операции Соединить:

Подключение из добавляет все отношения от выбранных элементов к любому другому элементу на диаграмме связей, независимо от того, выбран он или нет.
Соединить между добавляет все отношения между выбранными элементами.

Операция Подключение из оценивает все отношения всех типов, в которых участвуют элементы. Каждое отношение затем оценивается относительно диаграммы для определения наличия в ней элемента на другом конце отношения, источника или назначения (включая невыбранные элементы). Если оба элемента присутствуют, а отношение отсутствует, оно добавляется в диаграмму связей.

Операция Соединить между оценивает все отношения всех типов, в которых участвуют элементы. Каждое отношение затем оценивается относительно выбранных элементов диаграммы связей для определения наличия в ней элемента на другом конце отношения и выбрана ли она в диаграмме связей.

В диаграмме связей выберите элементы, которые вы хотите оценить, чтобы определить отсутствующие отошения.
- Используйте инструменты интерактивной выборки на панели инструментов рабочей области, чтобы выбирать элементы и отношения на диаграмме связей.
- Удерживайте клавишу Ctrl, щелкая элементы и отношения, которые вы хотите добавить.
- Щелкните Выбрать все на панели инструментов канвы.
- Выберите записи в таблице записей подслоя диаграммы связей.
- Удерживайте клавишу Ctrl, щелкая элементы и отношения, чтобы снять с них выделение.
- Воспользуйтесь Менеджером выборки, чтобы отменить выбор записей.
- Щелкните в любом месте диаграммы связей, чтобы отменить выбор всех элементов и отношений.
На контекстной панели инструментов щелкните Инструменты анализа.
В разделе Соединить выберите одну из следующих опций:
- Щелкните Подключение из, чтобы добавить отношения от выбранных элементов к любому другому элементу на диаграмме связей.
- Щелкните Подключение из, чтобы добавить отношения между выбранными объектами.
Отсутствующие отношения извлекаются из графа знаний и добавляются к диаграмме связей. Выборка первоначально отмеченных элементов графа будет отменена. Добавленные отношения выделяются.

Так как добавленные отношения выбраны, может быть сложно увидеть типы отношений.
Если необходимо, очистите выборку и приблизьтесь, чтобы изучить добавленные отношения.
