Что такое ModelBuilder?

ModelBuilder является языком визуального программирования для создания рабочих процессов геообработки. Модели геообработки помогают автоматизировать и документировать пространственный анализ и процессы управления данными. Вы создаете и изменяете модели геообработки в ModelBuilder, где модель представлена в виде диаграммы, соединяющей вместе последовательности процессов и инструментов геообработки, используя выходные данные одного процесса в качестве входных данных для другого.

ModelBuilder в ArcGIS Pro позволяет вам делать следующее:

• Создать модель путем добавления и подключения данных и инструментов.

• С помощью итераций обработать каждый класс объектов, растр, файл или таблицу в рабочей области.

• Визуализировать последовательность вашего рабочего процесса в виде простой и удобной диаграммы.

• Запустить модель пошагово, до определенного шага, или запустить модель целиком.

• Преобразовать вашу модель в инструмент геообработки, которым можно поделиться с коллегами или использовать в написании скриптов Python или в других моделях.

Это видео было создано с помощью ArcGIS Pro 3.7.

Более подробно о ModelBuilder

Пример

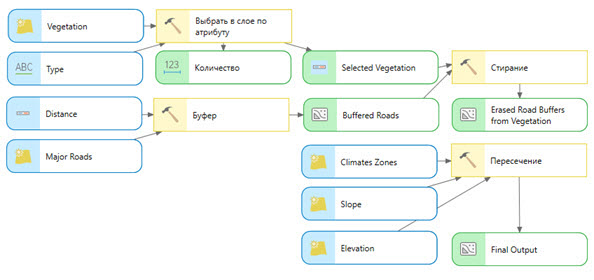

Эта модель геообработки используется организацией по охране природы для определения потенциальных мест обитания местных видов птиц на основе типа растительности, расстояния от основных магистралей, уклона и высоты.

Модель выполняет следующие инструменты последовательно:

1. Выбрать в слое по атрибуту – выбирает необходимый тип растительности в слое карты Vegetation.

2. Буфер – создает области в пределах расстояния 1 500 футов вокруг основных магистралей.

3. Стирание – стирает области буфера из выбранных областей растительности.

4. Пересечение – накладывает выходные данные инструмента Стирание на другие слои карты, включая слои уклона, высот и климата. Это помогает определить области, удовлетворяющие всем критериям.
