Проверка и исправление ошибок топологии

Доступно с лицензией Standard или Advanced.

Инспектор ошибок проверяет топологию объектов на карте и включает в себя инструменты и команды для просмотра, исправления результатов и управления ими с помощью вьюера таблиц. Он доступен на вкладке Редактировать в группе Управление изменениями и на панели Изменить объекты.

В строке меню команды разделены на три основные группы рабочих процессов: Источник, Фильтр и Выборка. Выбор исходной топологии и ее проверка отображают результаты на выделенных слоях карты и во вьюере таблиц.

При проверке, исправлении ошибок топологии и управлении ими учитывайте следующее:

• Команды Фильтр позволяют отображать определенные типы результатов во вьюере таблиц и упрощают управление ими.

• Вкладка Исправить содержит команды для пометки или удаления исключений и применения предопределенных исправлений для выбранных ошибок.

• Команда Копировать в группе Выборка копирует выбранные строки в буфер обмена и позволяет вставлять их во внешние приложения, такие как Microsoft Excel.

Топологии базы геоданных, опубликованные в сервисе объектов, можно редактировать в ArcGIS Pro, проверять и исправлять с помощью сервиса объектов.

Примечание:

Информацию о правилах топологии и предопределенных исправлениях см. в следующих разделах:

• Правила топологии базы геоданных для точечных объектов

• Правила топологии базы геоданных для полигональных объектов

• Правила топологии базы геоданных для полилинейных объектов

Чтобы проверить топологию и исправить ошибки, выполните следующие действия:

1. На ленте щелкните вкладку Редактирование. В группе Управление изменениями щелкните Инспектор ошибок .

   Откроется таблица Инспектор ошибок.

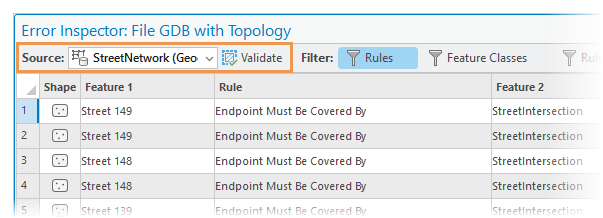

2. В строке меню в группе Источник выберите исходную топологию и подтвердите ее.



   1. Щелкните стрелку ниспадающего списка Источник и выберите топологию.

   2. Нажмите Проверить .

      Либо нажмите инструмент Проверить на панели Изменить параметры.

   Ошибки и исключения отображаются в таблице и обозначаются символами в слоях карты, которые классифицируются по типу объекта.

3. В группе Фильтр выберите правила, ошибки, исключения, типы правил, геометрию ошибок и экстент карты, отображаемый в виде таблицы.

   Настройки фильтра работают совместно с использованием булевых логических значений И. В совокупности они отображают информацию только в том случае, если каждый из фильтров возвращает результат. Если какой-либо из параметров фильтра возвращает нулевые результаты, в таблице ничего не отображается.

   Фильтры с включенными настройками фильтрации выделены синим цветом.

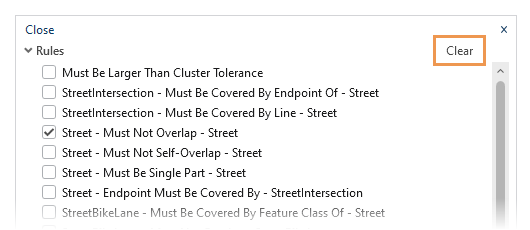

   1. Нажмите Правила , поставьте отметки во всплывающем меню для правил, которые собираетесь отобразить в таблице, и щелкните Закрыть .

      Чтобы снять все отметки, щелкните Очистить.



   2. Выберите Классы пространственных объектов , установите флажки во всплывающем меню для классов пространственных объектов, которые вы хотите отобразить в таблице, и нажмите кнопку Закрыть .

      Чтобы снять все отметки, щелкните Очистить.



   3. Щелкните Типы правил , поставьте отметки во всплывающем меню для тпов правил, которые вы собираетесь отобразить в таблице, и щелкните Закрыть .

      Правила топологии базы геоданных определяют допустимые пространственные отношения между геометрией определенных объектов в различных классах пространственных объектов или между подтипами объектов.

      Чтобы снять все отметки для набора правил для определенного типа геометрии, нажмите кнопку Очистить.



   4. Щелкните Геометрия ошибок , поставьте отметки во всплывающем меню для типов геометрии ошибок, которые вы собираетесь отобразить в таблице, и щелкните Закрыть .

      Чтобы снять все отметки, щелкните Очистить.



   5. Нажмите Исключения и выберите Ошибки, Ошибки и исключения или Исключения.

   6. Щелкните Экстент карты .

      Чтобы отфильтровать определенную область интереса, перетащите карту с помощью курсора и щелкните Экстент карты.

4. Чтобы выбрать и выделить ошибку в табличном представлении, щелкните серый квадрат рядом с полем Shape.

   • Чтобы выбрать диапазон строк ошибок, перетащите курсор по строкам или нажмите Shift и щелкните последнюю запись требующегося диапазона.

   • Чтобы выбрать несколько строк ошибок, нажмите Ctrl и щелкните каждую запись.

   Выбранные строки подсвечиваются в представлении таблицы, а команды в группе Выборка становятся активными.

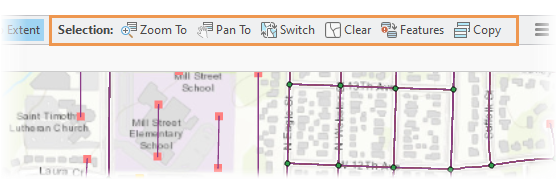

5. Для масштабирования или панорамирования выбранных записей используйте следующие команды в группе Выборка.



   Приблизить к выборке	Приблизить и центрировать карту к экстенту ошибок из выбранных строк. Либо нажмите Ctrl+Shift+Знак равно (=).
   Переместить к выборке	Центрировать карту вокруг ошибок из выбранных строк. Либо нажмите Ctrl+Shift+N.
   Переключить выборку	Снимите выделение со всех выбранных объектов и выделите все невыбранные. Либо нажмите Ctrl+U.
   Очистить выборку	Снять выделение со всех выбранных строк. Либо нажмите Ctrl+U. Чтобы выбрать все строки, нажмите Ctrl+A
   Выбрать объекты	Выбрать объекты, создающие ошибки в выбранных строках. Или нажмите F.
   Копировать	Скопируйте выбранные строки и заголовки столбцов в виде данных, разделенных табуляцией, в буфер обмена. Исключения копируются как Истина или Ложь. Подсказка: Вы можете вставить эти данные во внешние приложения, такие как Microsoft Excel.

6. Нажмите на вкладку Предварительный просмотр в средстве просмотра ошибок, чтобы отобразить объекты, создающие ошибку, оставив при этом экстент вида карты неизменным.

7. Нажмите вкладку Детали, чтобы просмотреть информацию об объекте и ошибке.

   Подсказка:

   Чтобы отобразить поля Length и Area в таблице, нажмите на кнопку меню на панели меню и включите опцию Показать длину/площадь формы.

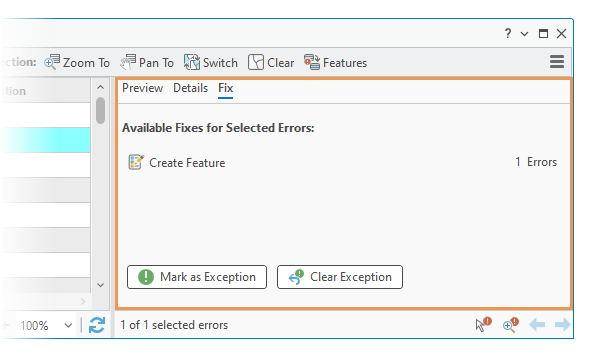

8. Нажмите вкладку Исправить и используйте доступные инструменты, чтобы исправить выбранную ошибку либо отметить или удалить исключение.



   Доступные способы исправления для выбранных ошибок	В этом разделе содержатся инструменты с определенными исправлениями конкретной ошибки. Если предопределенное исправление недоступно, выберите и отредактируйте объекты с помощью стандартных инструментов редактирования.
   Пометить как исключение	Нажмите эту команду, чтобы удалить выделенную ошибку из слоев топологии и игнорировать ее при проверке топологии. Вы можете восстановить статус ошибки, если решите, что объект должен соответствовать правилу топологии.
   Очистить исключение	Нажмите на эту команду, чтобы восстановить выделенную ошибку и отобразить ее на слоях топологии.

9. При желании воспользуйтесь командами в строке состояния, расположенной под средством просмотра ошибок, чтобы увеличить масштаб и исправить ошибки на карте или перейти к ошибкам в таблице.

   Приблизить к ошибке	Ошибка будет приближена на карте.
   Исправить ошибку	Щелкните ошибку на карте и исправьте ее с помощью команд во всплывающем меню. Доступные команды различаются в зависимости от ошибки. Примечание: Этот инструмент также доступен на панели Изменить объекты.
   Предыдущая ошибка	Если в таблице не выбрано ни одной ошибки, переместите курсор на предыдущую строку.
   Следующая ошибка	Если в таблице не выбрано ни одной ошибки, переместите курсор на следующую строку.

10. Чтобы убедиться в том, что внесенные вами изменения исправили ошибки, щелкните Проверить в строке меню.

Клавиши быстрого доступа для инспектора ошибок

Клавиши быстрого доступа для инспектора ошибок топологии

Сочетание клавиш	Действие	Комментарий
Клавиша со стрелкой вверх и Клавиша со стрелкой вниз	Переместить курсор.	Перемещает курсор вверх и вниз по строкам таблицы ошибок.
Ctrl+Знак равенства (=)	Приблизить и центрировать карту на объекте-ошибке объекте из текущей строки.	Это аналогично нажатию кнопки Увеличить на панели инструментов. Либо нажмите Ctrl+Shift+Знак равно (=)
Ctrl+N	Переместите активную карту к выбранной ошибке.	Это аналогично щелчку по кнопке Переместить на панели инструментов. Либо нажмите Ctrl+Shift+N
F	Выбрать первичные объекты, вызывающие ошибку.	Это аналогично щелчку по кнопке Выбрать объекты на панели инструментов.
X	Пометить ошибку как исключение.	Это аналогично щелчку правой кнопкой мыши на текущей строке и щелчку на Пометить как исключение .
E	Сбрасывает исключение и помечает запись как ошибку.	Это то же самое, что щелкнуть правой кнопкой мыши текущую строку и щелкнуть кнопку Очистить исключение .
R	Показать раскрывающееся меню Правила и включить фильтрацию для правил топологии.	Это аналогично щелчку по кнопке Правила на панели инструментов. Примечание: В контекстном меню строки с ошибкой эта клавиша быстрого доступа отображает описание правила.
М	Показать ошибки в текущем экстенте карты.	Это аналогично щелчку по кнопке Экстент карты на панели инструментов.
V	Идентифицировать топологические ошибки и обозначить их в слоях в текущем экстенте карты.	Это то же самое, что щелкнуть кнопку Проверить на панели инструментов.
Ctrl+U	Переключить выбранные строки.	Это аналогично щелчку по кнопке Переключить на панели инструментов.
Ctrl+Shift+A	Снять выборку со всех выбранных строк.	Это то же самое, что щелкнуть кнопку Очистить на панели инструментов.
Ctrl+Shift+C	Копировать выбранные строки в буфер обмена.	Это то же самое, что щелкнуть Копировать на панели инструментов.
Ctrl+8	Подсветить форму объекта-ошибки на карте.	Это то же самое, что щелкнуть правой кнопкой мыши текущую строку и щелкнуть кнопку Подсветить .
Ctrl+Знак равенства (=)	Приблизить и центрировать карту на объекте-ошибке.	Это аналогично щелчку правой кнопкой мыши на текущей строке и щелчку по кнопке Увеличить .
Ctrl + пробел	Выберите или отмените выборку текущей строки.	Это то же самое, что щелкнуть правой кнопкой мыши текущую строку и щелкнуть Выбрать/Отменить выборку
R	Просмотреть описание и пример графики правила, нарушенного этой ошибкой.	Это аналогично щелчку правой кнопкой мыши по текущей строке и щелчку по Описание правила. Примечание: На панели инструментов эта клавиша доступа отображает меню Правила .

Более подробнее о свойствах топологии и общих задачах топологии.
