Индикаторы экстента

Индикаторы экстента служат для отображения экстента одного из фреймов карт внутри другого фрейма карты в компоновке. Они часто используются для компоновок, содержащих карты-локаторы или обзорные карты. Обзорная карта показывает большую область, чем основная карта, чтобы предоставить пространственный контекст. Индикаторы экстента можно добавить на обзорную карту, чтобы показать область, которая отображается на основной карте. Карты-врезки показывают области основной карты более подробно. С помощью карт-врезок к основной карте можно добавить один или несколько индикаторов экстентов, чтобы показать области, представленные на картах-врезках.

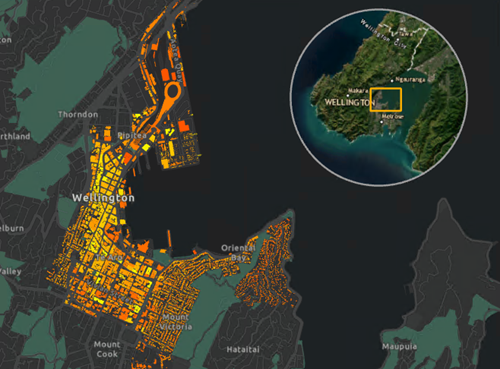

Компоновка, показывающая детальный вид района Веллингтона и обзорную карту меньшего масштаба с прямоугольным индикатором экстента, определяющим экстент карты района

Оранжевый прямоугольник в круглой рамке карты — это индикатор экстента. Индикатор экстента показывает, какая область отображается в большем фрейме карты.

Вставка индикатора экстента

Для индикаторов экстента требуется компоновка с двумя фреймами карты — фреймом карты, содержащим индикатор экстента, и фреймом карты с экстентом, который вы хотите показать, — и они работают только с 2D-картами. По этой причине кнопка Индикатор экстента будет недоступна до тех пор, пока на странице не будет по крайней двух фреймов 2D-карт.

Чтобы добавить в компоновку индикатор экстента, выполните следующие действия:

  1. Убедитесь, что компоновка, содержащая как минимум два фрейма карты, является активным видом.

  2. Выберите на панели Содержание фрейм карты, в который вы собираетесь добавить индикатор экстента. Это фрейм карты, на котором отображается индикатор экстента.

  3. На вкладке ленты Вставить, в группе Фреймы карты, нажмите на кнопку Индикатор экстента.

    Появится ниспадающее меню со списком всех других фреймов карт на данной странице.

  4. Выберите фрейм карты, в котором вы хотите отобразить экстент.

    Индикатор экстента будет показан во фрейме карты.

  5. При необходимости выберите индикатор экстента на панели Содержание, щелкните правой кнопкой мыши и выберите Свойства, чтобы открыть панель Элемент.

    На панели Элемент вы можете изменить символ, добавить линию выноски от индикатора экстента к фрейму карты, экстент которого он показывает, и свернуть индикатор в точку.

Индикаторы экстента перечислены под фреймом карты, с которой они связаны. Если вы не видите индикатор экстента на панели Содержание, разверните фрейм карты. Если фрейм содержит несколько индикаторов экстента, можно выбрать их все или некоторые из них и отформатировать. Можно также изменить порядок индикаторов экстента в пределах фрейма карты; для этого надо их перетащить на панель Содержание.

Изменение символа

Чтобы изменить символ индикатора экстента, выполните следующие действия:

  1. На панели Содержание щелкните правой кнопкой мыши индикатор экстента и выберите Свойства, чтобы открыть панель Элемент.

  2. На панели Элемент щелкните кнопку Символ и новый символ в галерее либо выберите Свойства, чтобы изменить имеющийся символ.

По умолчанию у индикаторов экстента такая же форма, как у фрейма карты, экстент которой они показывают. Чтобы изменить форму индикатора экстента, выберите вариант в ниспадающем списке Форма:

  • Фрейм - Рисует индикатор экстента той же формы, что и фрейм карты, экстент которой он показывает. Используется по умолчанию.

  • Прямоугольник - Рисует индикатор экстента в виде прямоугольника независимо от формы фрейма карты. Это может привести к тому, что индикатор экстента будет показывать немного большую территорию, по сравнению с фактическим экстентом.

  • Форма текущей серии карт - Рисует индикатор экстента той же формы, что и индексный элемент серии карт. Это применяться только при включении пространственных серий карт.

Поставьте отметку Применить символ вне экстента, чтобы индикатор экстента отрисовал область, окружающую экстент, а не экстент. Это может использоваться для маскирования объектов вне экстента - с дополнительным выделении отображаемого экстента карты.

Добавление выноски

Выноску можно добавить, чтобы подключить индикатор экстента к исходному фрейму карты. Это может быть линия или выноска. Доступны следующие варианты выноски:

  • <Нет> - линия выноски не отображается. Используется по умолчанию.

  • Кратчайшая линия - рисует линию, показывающую кратчайшее расстояние между индикатором экстента и исходным фреймом карты.

  • Линия к середине — нарисуйте линию между индикатором экстента и серединой ближайшей стороны исходного фрейма карты.

  • Линия к центру - рисует линию, соединяющую центральную точку индикатора экстента и фрейм исходной карты и обрезает линию по краям индикатора экстента и фрейма исходной карты.

  • Выноска к ребру - рисует фрейм исходной карты в виде выноски, создав многоугольник между индикатором экстента и геометрией фрейма исходной карты.

  • Выноска к центру - рисует фрейм исходной карты в виде выноски, создав многоугольник между центрами индикатора экстента и фрейма исходной карты.

  • Выноска к ребрам - рисует фрейм исходной карты как выноску, создав многоугольник между углами индикатора экстента и геометрией фрейма исходной карты.

Для добавления выноски выполните следующие действия:

  1. На панели Содержание щелкните правой кнопкой индикатор экстента и выберите Свойства, чтобы открыть панель Элемент.

  2. На панели Элемент, под заголовком Выноска, выберите нужный Стиль.

  3. Чтобы изменить символ выноски, щелкните кнопку Символ и выберите новый символ в галерее либо нажмите Свойства, чтобы изменить имеющийся символ.

Настройка свертывания в точку

Иногда область, отображаемая во фрейме исходной карты, может оказаться настолько маленькой по сравнению с фреймом основной карты, что индикатор экстента лучше обозначать точкой. Параметр «Свернуть в точку» позволяет установить наименьшее значение ширины или высоты в точках, при которых индикатор экстента будет отображаться в виде фигуры. Если же высота или ширина индикатора экстента окажется меньше этого значения, индикатор экстента будет отрисован в виде точки.

Чтобы свернуть в точку, выполните следующие действия:

  1. На панели Содержание щелкните правой кнопкой индикатор экстента и выберите Свойства, чтобы открыть панель Элемент.

  2. На панели Элемент, под заголовком Свернуть в точку, задайте для параметра Меньше минимальное значение ширины или высоты, при котором индикатор экстента будет показан в виде геометрической фигуры.

  3. Чтобы изменить символ, использующийся при сворачивании индикатора экстента в точку, щелкните кнопку Символ и выберите новый символ в галерее либо нажмите Свойства, чтобы изменить имеющийся символ.

Примечание:

Когда индикатор экстента отображается как точка и настройка Применить символ вне экстента отмечена, эта настройка игнорируется, и точка отображается внутри экстента карты, а не за его пределами.
