Введение в пространственные серии карт
Пространственные серии карт – это набор страниц, построенных из одной компоновки, в которой фрейм карты на каждой странице показывает различный экстент карты. Серия карт строится путем перебора всех объектов в слое, называемом индексным слоем, создавая страницу для каждого объекта. Экстент карты для каждой страницы является объектом. Например, пространственные серии карт могут содержать на отдельной странице по одному земельному участку в заданном районе. После создания серии могут быть экспортированы в виде одного файла .pdf, либо файлы могут быть созданы для каждой страницы.
Пространственные серии карт могут содержать и динамические, и статические элементы. Статические элементы компоновки остаются неизменными для каждой страницы серии карт. Динамические элементы в серии, такие как фрейм карты, обновляются для каждой страницы. Другие динамические элементы могут включать текст, фреймы таблиц, легенды и изображения. Дополнительные сведения об использовании динамических элементов в пространственной серии карт см. в разделе Пространственная серия карт и динамические элементы.
Для всех пространственных серий карт экстент карты берется из объектов в индексном слое. Карта остается неизменной для каждой страницы, но экстент меняется. При необходимости можно использовать поля в индексном слое для изменения поворота карты и пространственной привязки для каждой страницы серии карт.
В следующем видео показано, как создать пространственные серии карт.
Продолжительность видео: 1:30
Это видео было создано с помощью ArcGIS Pro 3.2.
Примеры серий карт
Существует множество причин для создания пространственных серий карт. Часто существующий слой является идеальным индексным слоем, например участки, штаты, страны или национальные парки. Иногда вам нужно создать индексный слой, чтобы показать подробные разделы большой области на странице. Двумя распространенными случаями для этого являются серии карт с индексной сеткой и маршрутные серии карт. Набор инструментов Серии карт содержит инструменты для создания таких индексных слоев.

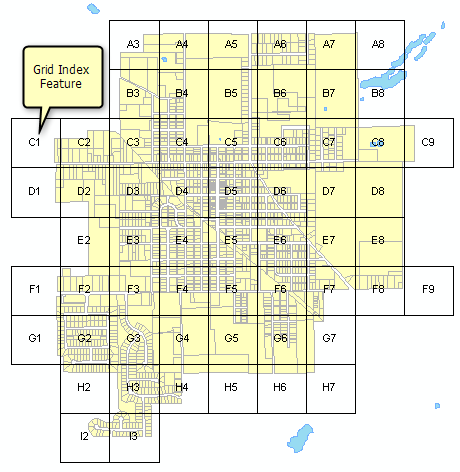

Серии карт с индексной сеткой
Для детальных карт, представляющих большие области, можно разбить область на меньшие экстенты карты и создать компоновку для каждого меньшего экстента. Сетка может разделить больший экстент так, чтобы область была покрыта без перекрытий. Затем вы можете использовать сетку в качестве индексного объекта для серии карт. Инструмент Объекты индексной сетки может применяться для автоматического создания сетки для заданной территории.

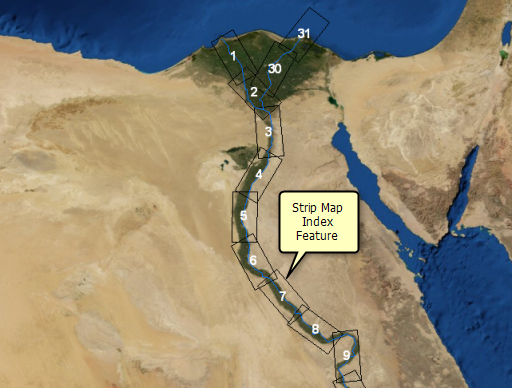

Маршрутные серии карт
Набор карт, листы которых следуют вдоль линейного объекта, например реки, дороги или трубопровода, называется маршрутной серией карт. Каждая страница серии карт показывает определенную географическую область по обе стороны от линейного объекта, а последующие страницы показывают области, расположенные дальше вдоль линии. Зачастую между смежными страницами карты имеется небольшое перекрытие. Инструмент Индексные объекты маршрутной карты автоматически создает сетку маршрутной карты поверх заданного линейного объекта.
