3D-эффекты
Грани
Можно изменить оформление 3D-сцены, применив эффекты к граням объектов.
Отображение граней
Изменение параметра Отключение отображения граней в слое позволяет видеть сквозь переднюю, заднюю или обе грани 3D-объектов, в зависимости от того, с какой стороны вы смотрите. Эта команда работает для слоев, содержащих площадные данные – вытянутые полигоны, мультипатчи, треугольники TIN и растры.
\
Вы можете задать режим отображения граней для слоев, выбрав их на панели Содержание и перейдя к группе Грани на контекстной вкладке слоя.
В меню Отображение граней выберите опцию, которую хотите использовать. Для отображения граней используются следующие опции:
Нет

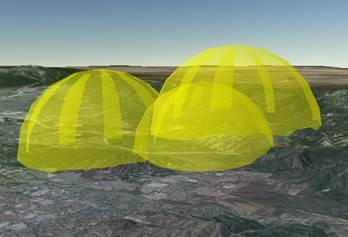

— режим отображения, при котором вы будете видеть обе стороны. Используется по умолчанию.Задняя сторона

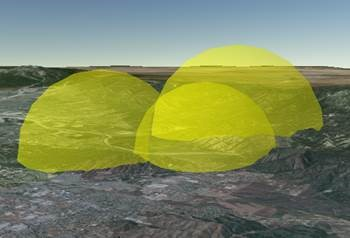

— включает отображение задней стороны, убирая из вида те объекты, которые смотрят в обратную от вас сторону.Передняя сторона
– включает отображение передней стороны, убирая из вида те объекты, которые повернуты к вам. Используйте эту опцию, чтобы видеть сквозь переднюю поверхность объектов.Встроенный
— включает встроенную функцию отображения граней. Этот параметр обычно используется с моделями glTF. Если встроенное отображение отсутствует, объект рисуется с отображением задней стороны.
Освещение
По умолчанию, параметры встроенной геометрии 3D-объекта используются для того, чтобы затенить его для текущей световой позиции сцены. Свойства, используемые для освещения, представлены 3D-векторами, или нормалями, которые определяют направление, в котором каждая грань будет отражать свет. Затенение каждой грани 3D-объекта рассчитывается от его нормали.
Нормали обычно перпендикулярны геометрии, но могут задаваться и в других направлениях, в частности, чтобы сгладить резкие линии сшивки в геометрии. Именно эти свойства способствуют отображению 3D-объектов в естественном, трехмерном виде. Если нормали для 3D-объектов отсутствуют или определены неправильно, части такой модели могут отображаться темнее или светлее, чем в естественных условиях, а встроенные текстуры могут отображаться не с той стороны грани.
\
Если вы столкнулись с аномалиями отображения данных 3D-объектов, попробуйте для улучшения отображения изменить свойства освещения слоя. Вы можете задать режим освещения для слоя, выбрав его на панели Содержание и перейдя в группу Грани контекстной вкладки слоя.
Щелкните ниспадающее меню Освещение и выберите один из следующих вариантов:
Одностороннее освещение с использованием нормалей данных – освещение влияет на одну сторону каждой грани трехмерного объекта, используется встроенная информация о направлении каждой грани. С помощью этой опции правильно созданные данные 3D-объектов будут отображаться корректно. Это опция по умолчанию в ArcGIS Pro.
Одностороннее освещение с использованием Сбросить нормали – освещение влияет на одну сторону каждой грани 3D-объекта. Информация о направленности каждой грани пересчитывается в зависимости от геометрии. Эта опция применяется в тех случаях, когда нормали, включенные в 3D-объект, неверны, но нет повторяющихся или совпадающих граней.
Двустороннее освещение с использованием нормалей данных – освещение влияет на обе стороны каждой грани 3D-объекта, встроенная информация о направлении каждой грани используется для обеих сторон. Эта опция применяется в тех случаях, когда нормали данных корректны, но есть повторяющиеся или совпадающие грани. Но иногда эта опция может привести к появлению темной тени на грани, если нормали не перпендикулярны к этой грани.
Двустороннее освещение с использованием Сбросить нормали – освещение влияет на обе стороны каждой грани 3D-объекта, а встроенная информация о направлении каждой грани пересчитывается в зависимости от геометрии. Это наилучшая опция для данных с нормалями, которые были созданы неправильно, с повторяющимися или совпадающими гранями.
Двустороннее освещение из порядка обхода, использующее нормали данных – освещение влияет на обе стороны каждой грани 3D-объекта, используя порядок, при котором задаются вершины, определяющие направленность каждой из сторон, а исходные нормали используются для вычисления освещения для каждой грани. Эта опция применяется для данных, когда нормали созданы корректно, но не перпендикулярно к каждой из граней, а порядок обхода одинаков по всем граням.
Двустороннее освещение из порядка обхода, с использованием Сбросить нормали – освещение влияет на обе стороны каждой грани 3D-объекта, используя порядок, при котором задаются вершины, определяющие направленность каждой из сторон, а также используются нормали, которые пересчитываются на основе геометрии. Эта опция применяется для данных, где нормали созданы корректно, но не перпендикулярно каждой из граней, а порядок обхода одинаков по всем граням.
Освещение и затенение
Освещение и затенение улучшает восприятие глубины и трехмерной геометрии, тем самым обеспечивая более точное отображение трехмерных элементов слоя. Этот эффект воспроизводится путем симуляции отбрасывания света и получающихся теней с угла обзора сцены.
Включить освещение
Эта настройка включает освещение для слоя. По умолчанию в сценах применяется один источник света ко всем слоям сцены. В некоторых случаях текстура объекта уже содержит блики и тени от реального или предварительно визуализированного освещения. В этом случае вы можете выключить освещение сцены для данного слоя с тем, чтобы использовать эту информацию об освещении в текстуре.
Отбрасывать тени
Используйте эту настройку для создания теней от 3D-объектов в сцене в зависимости от настроек освещения. По умолчанию во всех новых локальных и глобальных сценах тени отключены. Вы можете включить тени для всех 3D-слоев сцены на странице Освещение в свойствах сцены. Тени можно отключить для любого слоя отдельно в категории 3D на панели Содержание. Слои поверхности высот поддерживают отбрасывание теней как на себя, так и на другие слои поверхности высот. Включение теней может повлиять на производительность вашей 3D-сцены.
Примечание:
Для публикации веб-сцены все слои в вашей сцене должны иметь включенные или отключенные тени. Веб-сцены не поддерживают слои со смешанными настройками теней, а поверхность высот Земли отбрасывает тень сама на себя.
Eye Dome Lighting
Eye Dome Lighting – это метод затенения, который улучшает восприятие глубины и контура при просмотре наборов данных LAS и слоев сцены облака точек. Каждая точка затенена посредством гало, интенсивность которого зависит от близости окружающих объектов, делая точки, сгруппированные вместе, более отличимыми от пустых областей и других трехмерных элементов на заднем фоне.
Eye Dome Lighting включен по умолчанию при добавлении в сцену наборов данных LAS и слоев облаков точек.
Eye Dome Lighting доступно в опциях освещения в свойствах глобальной или локальной сцены. Если eye-dome lighting выключено в свойствах сцены, то оно будет недоступно для слоев в этой сцене.
\
Вы можете задать следующие свойства eye-dome lighting для слоя в контекстной вкладке слоя:
Радиус
Расстояние в пикселах для применения эффекта затемнения гало. Значения находятся в диапазоне от 1 до 5.
Интенсивность
Интенсивность эффекта затенения, выраженная в процентах. Значение 100 процентов означает самую интенсивную затененность.
