Выбор положения надписи для полигона
При использовании Maplex для размещения надписей полигональных объектов вы можете выбирать различные положения размещения. Вы также можете управлять тем, должны ли надписи размещаться точно в месте, заданном параметрами размещения, или их положение может варьироваться в пределах заданного расстояния от этого положения, или они даже будут размещены за границей полигона.

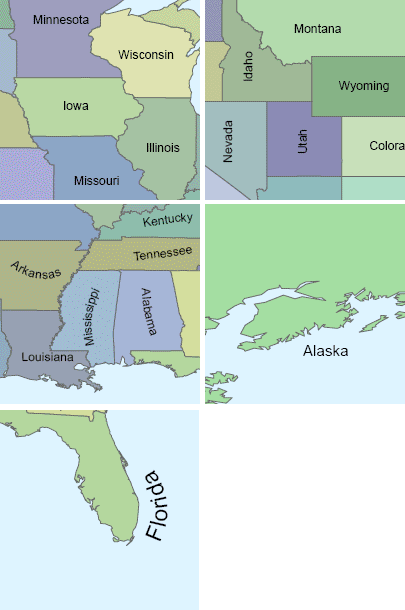

Механизм надписывания Maplex предлагает следующие типы положений размещения для полигонов:
Горизонтально внутри полигона - надпись размещается горизонтально внутри полигона. См. верхнее левое изображение ниже.
По прямой внутри полигона - надпись размещается по прямой внутри полигона. См. верхнее правое изображение ниже.
С изгибом внутри полигона - надпись размещается с изгибом внутри полигона. См. среднее левое изображение ниже.
Горизонтально вокруг полигона - надпись размещается горизонтально в наилучшем положении за пределами полигона. Для этой опции можно указать расстояние смещения. См. среднее правое изображение ниже.
С изгибом вокруг полигона - надпись размещается с изгибом в наилучшем положении за пределами полигона. Для этой опции можно указать расстояние смещения. См. нижнее левое изображение ниже.
Сперва пробовать горизонтальное размещение
Опция Сперва попробовать горизонтальное размещение доступна с позициями размещения По прямой внутри полигона и С изгибом внутри полигона. Когда эта опция отмечена, механизм надписывания Maplex пытается разместить надпись горизонтально внутри полигона прежде чем пробовать разместить надпись, используя выбранный стиль размещения (по прямой или с изгибом). Если эта опция не отмечена, механизм надписывания Maplex размещает надпись, используя выбранный стиль размещения.
Надписи могут размещаться вне границы полигона
Иногда надпись не помещается внутри заданного полигона. В случаях, когда важно надписать такие полигоны, вы можете разрешить размещение надписей, которые не помещаются внутри полигонов, вне полигонов. Если включить отметку Надписи могут размещаться вне границы полигона, эти надписи размещаются за пределами полигонов, а не отклоняются. Эта опция доступна для позиций размещения Горизонтально внутри полигона, По прямой внутри полигона и С изгибом внутри полигона. Вы также можете указать предпочтительные зоны для размещения надписей вне полигонов, используя параметр Внешние зоны. Вы можете управлять порядком зон, устанавливая зонам ранги по шкале от 1 до 8, где 1 — это первая пробуемая зона, а 8 — последняя. Вы можете присвоить зоне значение 0, чтобы запретить размещение в ней надписи. Возможность ранжирования внешних зон доступна с позициями размещения Горизонтально вокруг полигона и С изгибом вокруг полигона.
В фиксированной точке полигона
Опция В фиксированной точке полигона доступна с позициями размещения Горизонтально внутри полигона или По прямой внутри полигона. Если эта опция отмечена, у вас есть доступ к параметру Внутренние зоны и вы можете указать предпочтительные зоны для размещения надписей внутри объекта. Вы управляете порядком, ранжируя зоны по шкале от 1 до 9, где 1 — это первая зона, в которой вы хотите, чтобы механизм размещения надписей пытался разместить надпись, а 9 — последняя зона. Вы можете присвоить зоне значение 0, чтобы запретить размещение в ней надписи.
При использовании опции В фиксированной точке полигона станет доступна опция Разместить надпись, используя вырезанную геометрию объекта. Если эта опция отмечена, надпись будет размещена в той части объекта, которая находится в экстенте карты. Если эта опция не отмечена, при размещении надписей будет использоваться весь объект, а некоторые надписи могут быть размещены за пределами экстента карты. На первом рисунке показаны надписи, размещенные, если опция В фиксированной точке полигона задана в нижней правой позиции. На втором изображении отмечена опция Разместить надпись, используя вырезанную геометрию объекта, и теперь надписи используют вырезанную геометрию объектов для определения размещения надписей.
Избегать пробелов в полигонах
Опция Избегать пробелов в полигонах доступна для позиций размещения Горизонтально внутри полигона, По прямой внутри полигона и С изгибом внутри полигона. Недоступна со стилем Размещение по границам. Если эта опция не отмечена, механизм надписывания Maplex игнорирует пробелы в полигонах и надписи размещаются поверх них. Эту опцию можно использовать при надписывании зданий с внутренними дворами или рек с островами, чтобы разместить надпись поверх внутренних частей объектов.

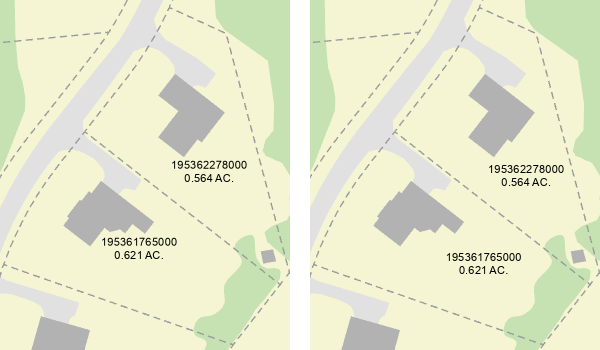

Избегать перекрывающихся надписанных полигонов как дыр
Опция Избегать перекрывающихся надписанных полигонов как дыр доступна для позиций размещения Горизонтально внутри полигона, По прямой внутри полигона и С изгибом внутри полигона. Вы можете выбрать, использовать ли ее с Обычным стилем размещения, при этом она автоматически устанавливается при использовании стиля Размещение как для участков. Если эта опция отмечена, то механизм надписывания Maplex будет рассматривать перекрывающиеся слои взвешенных аннотаций, размеров и графики, диаграммы, созданные из линейных и полигональных объектов, а также взвешенные или надписанные полигоны как отверстия в полигоне, который необходимо надписать, и будет найдено наилучшее положение для надписи в оставшемся пространстве. Если этот параметр не отмечен, перекрывающиеся объекты и взвешенные полигональные объекты рассматриваются как барьеры, и механизм надписывания Maplex может расположить надпись близко к краю объекта-барьера, поскольку он попытается избежать его, а не использовать его для создания области, которая будет использоваться для надписывания. Эту опцию можно использовать при надписывании участков, чтобы избегать зданий и разместить надпись, используя оставшееся свободное пространство участка. На рисунке слева показаны надписи участков, размещенные, когда к зданиям и подъездным путям применяется вес внутренних элементов, что делает их препятствием для размещения. Надпись участка размещается близко к его центру, просто избегая объекты-здания с большим весом. На рисунке справа используется параметр Избегать перекрывающихся надписанных полигонов как дыр. Надписи размещаются подальше от зданий, так как они используют оставшееся пространство на участке, поскольку здание и подъездная дорога рассматриваются как пустоты.
Примечание:
Параметр Избегать перекрывающихся надписанных полигонов как дыр переносит функциональность из стиля Размещение как для участков в стиль Регулярное размещение, а также добавляет дополнительные опции к надписыванию.
Убедитесь, что механизм надписывания Maplex включен.
Убедитесь, что опция По надписыванию является активным способом отображения панели Содержание. Щелкните вкладку По надписыванию
.Выберите класс надписей на панели Содержание и щелкните вкладку Надписи.
На вкладке Надписи в группе Размещение надписей щелкните Свойства размещения надписей.
На панели Надписи щелкните Положение и щелкните вкладку Положение
.Разверните Размещение.
Выберите стиль Обычное размещение в раскрывающемся списке Размещение и выберите позицию размещения в раскрывающемся списке Позиция.
При необходимости отметьте Избегать пробелов в полигонах.
Эта опция доступна только для стилей размещения Горизонтально внутри полигона, По прямой внутри полигона и С изгибом внутри полигона.
Дополнительно поставьте отметку для опции Избегать перекрывания надписанных полигонов как дыр.
Эта опция доступна только для стиля Регулярное размещение.
При необходимости отметьте Сперва пробовать горизонтальное размещение.
Эта опция доступна только для стилей размещения По прямой внутри полигона и С изгибом внутри полигона.
При необходимости отметьте опцию Надписи могут выступать за границы полигона.
Эта опция доступна только для стилей размещения Горизонтально внутри полигона, По прямой внутри полигона и С изгибом внутри полигона.
При необходимости отметьте опцию В фиксированной точке полигона.
- Дополнительно отметьте опцию Геометрия, к которой будет применена опция вырезания.
Эта опция доступна только для стилей размещения Горизонтально внутри полигона и По прямой внутри полигона.
