Разбиение центральной линии на простые объекты

Доступно с лицензией Location Referencing.

Инструмент Разбить центральную линию на простые объекты является инструментом редактирования класса объектов центральных линий, доступным в ArcGIS Roads and Highways. Этот инструмент разбивает центральные линии на простые объекты для использования в сложных маршрутах.

Этот инструмент обычно используется для разделения составных центральных линий или центральных линий с промежутками, для разделения самопересекающихся центральных линий в точках их соединения или для разделения замкнутых петель.

Примечание:

Также можно разбить центральную линию по точке или разбить центральную линию по измерению.

Чтобы разбить центральную линию на простые объекты, выполните следующие шаги:

1. Добавьте на карту класс объектов центральных линий и класс сетевых объектов.

   Также можно открыть карту, на которой уже имеется класс объектов центральных линий и класс сетевых объектов.

   Примечание:

   • В модели данных в каждом местоположении может быть только одна центральная линия. Убедитесь, что центральные линии, которые вы используете для редактирования, не перекрывают другие центральные линии в LRS.

   • Сети с версиями ветвей, включая любые сети, настроенные с использованием созданным пользователем ID маршрута, должны редактироваться через сервис объектов.

2. Приблизьтесь к центральным линиям, которые нужно разбить.

3. На вкладке Location Referencing в группе Инструменты щелкните ниспадающую стрелку Разбить центральную линию и щелкните На простые объекты .

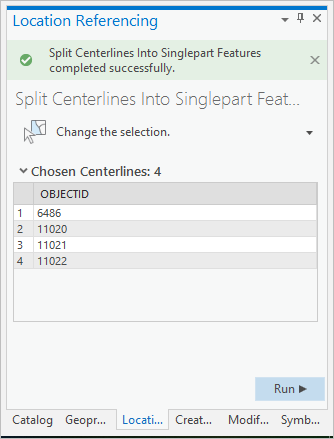

   Появится панель Разбить центральную линию на простые объекты.



4. Щелкните ниспадающую стрелку Выбрать одну или несколько центральных линий и выберите метод выборки.

5. На карте выберите одну или несколько центральных линий, которые вы хотите разбить.

   Выбранные центральные линии выделяются на карте, и на панели появляется раздел Выбранные центральные линии, где центральные линии перечислены в порядке их выбора.



6. Щелкните Запустить.

   Выбранные составные центральные линии разбиваются, а вновь разбитые центральные линии мигают на карте голубым цветом.

   В разделе Выбранные центральные линии перечислены все вновь созданные простые объекты центральных линий.



   Если щелкнуть простой объект центральной линии в разделе Выбранные центральные линии, он начнет мигать на карте.

   Примечание:

   • Атрибуты разбитых центральных линий добавляются к результирующим простым объектам центральной линии.

   • Если появляется сообщение о получении блокировок или согласовании, предотвращение конфликтов включено.
